申请日2018.01.12
公开(公告)日2018.10.12
IPC分类号C02F9/06
摘要
本实用新型公开了一种生产真空镀涂料的废水处理装置，包括废水处理装置，所述废水处理装置的顶部安装有电机和污水进管，且废水处理装置的内部设有旋转轴，所述旋转轴的顶端与电机通过减速器传动连接，且旋转轴上通过螺钉安装有若干个搅拌杆，所述废水处理装置的内部还设有微孔曝气器，所述微孔曝气器水平安装在废水处理装置内部的底部。本实用新型通过撒药絮凝、曝气和脉冲电解絮凝的配合运作完成涂料废水的净化工作，大大提高工作效率，降低净化成本，采用脉冲直流方式，反应时间短，降低能耗，减少阳极钝化而产生的问题，使得电解絮凝反应能高效地进行，处理时废水可流动，在实际应用过程中可操作性强。
权利要求书

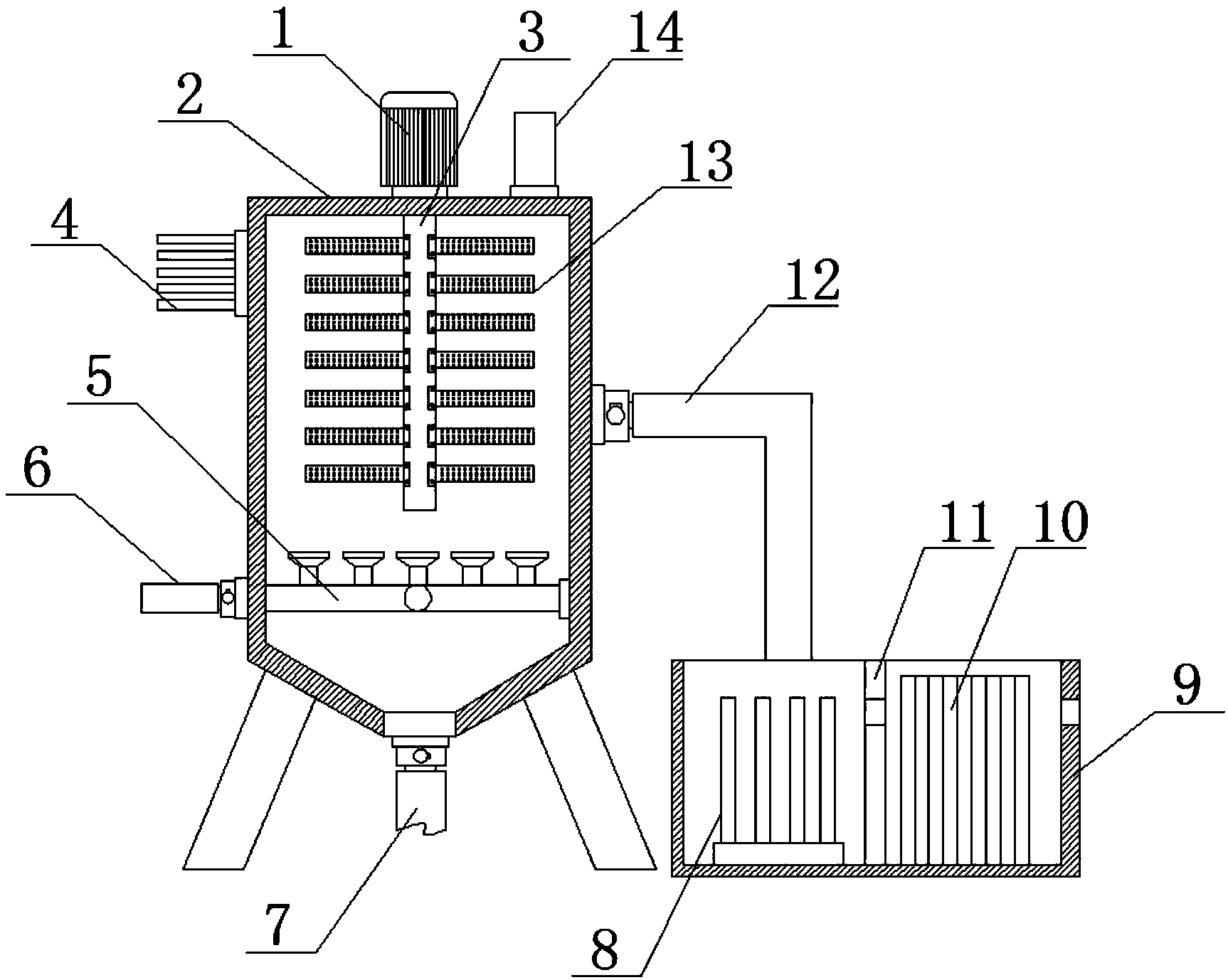

1.一种生产真空镀涂料的废水处理装置，包括废水处理装置(2)，其特征在于：所述废水处理装置(2)的顶部安装有电机(1)和污水进管(14)，且废水处理装置(2)的内部设有旋转轴(3)，所述旋转轴(3)的顶端与电机(1)通过减速器传动连接，且旋转轴(3)上通过螺钉安装有若干个搅拌杆(13)，所述废水处理装置(2)的内部还设有微孔曝气器(5)，所述微孔曝气器(5)水平安装在废水处理装置(2)内部的底部，且微孔曝气器(5)的一端与压缩空气管道(6)固定连接，所述废水处理装置(2)的底部设有排污管(7)，且废水处理装置(2)的侧面设有漂浮物排出管(4)，所述漂浮物排出管(4)设置在靠近废水处理装置(2)顶部的位置，所述废水处理装置(2)与絮凝箱(9)通过污水排出管(12)连接，所述污水排出管(12)的一端设置在废水处理装置(2)的中间位置，所述絮凝箱(9)的内部垂直设有隔板(11)，所述隔板(11)的一侧设有电极板(8)，且隔板(11)的另一侧设有弹性填料(10)。
2.根据权利要求1所述的一种生产真空镀涂料的废水处理装置，其特征在于，所述搅拌杆(13)的表面均布有微孔结构，所述微孔的直径为5-10mm之间。
3.根据权利要求1所述的一种生产真空镀涂料的废水处理装置，其特征在于，所述电极板(8)包括至少一个单金属电极和一个涂层钛电极，且电极板(8)的输出端与脉冲电源的输入端电性连接。
4.根据权利要求3所述的一种生产真空镀涂料的废水处理装置，其特征在于，所述单金属电极为铁电极、铝电极或不锈钢电极中的一种，所述涂层钛电极为氧化铅钛电极、钌铱钛电极、铂钛电极或铱钛电极中的一种。
5.根据权利要求1所述的一种生产真空镀涂料的废水处理装置，其特征在于，相邻所述电极之间的间距至少为1cm。
6.根据权利要求1所述的一种生产真空镀涂料的废水处理装置，其特征在于，所述压缩空气管道(6)、排污管(7)和污水排出管(12)上均安装有电控阀。
说明书
一种生产真空镀涂料的废水处理装置
技术领域
本实用新型涉及真空镀涂料生产设备技术领域，具体为一种生产真空镀涂料的废水处理装置。
背景技术
近年来，国内房地产呈现爆炸式增长的局面，带动房地产附属产业，如家电、装修和涂料行业的快速发展。在涂料企业生产过程中，产生的废水由于其高污染、含毒已成为环境污染治理难点，如果不妥善处理涂料废水为代表的高污染废水，将对环境造成严重污染。
针对涂料废水的处理方式一般采用物化-生物法，物化法可去除部分固体悬浮物，提高废水可生化性，随后再经过生物法处理，能够达到涂料废水的Ⅱ级排放标准，但该种方法处理效率较低、成本高，且不易控制。
实用新型内容
本实用新型的目的在于提供一种生产真空镀涂料的废水处理装置，解决了现有涂料生产废水处理效率较低、成本高，且不易控制的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种生产真空镀涂料的废水处理装置，包括废水处理装置，所述废水处理装置的顶部安装有电机和污水进管，且废水处理装置的内部设有旋转轴，所述旋转轴的顶端与电机通过减速器传动连接，且旋转轴上通过螺钉安装有若干个搅拌杆，所述废水处理装置的内部还设有微孔曝气器，所述微孔曝气器水平安装在废水处理装置内部的底部，且微孔曝气器的一端与压缩空气管道固定连接，所述废水处理装置的底部设有排污管，且废水处理装置的侧面设有漂浮物排出管，所述漂浮物排出管设置在靠近废水处理装置顶部的位置，所述废水处理装置与絮凝箱通过污水排出管连接，所述污水排出管的一端设置在废水处理装置的中间位置，所述絮凝箱的内部垂直设有隔板，所述隔板的一侧设有电极板，且隔板的另一侧设有弹性填料。
优选的，所述搅拌杆的表面均布有微孔结构，所述微孔的直径为5-10mm之间。
优选的，所述电极板包括至少一个单金属电极和一个涂层钛电极，且电极板的输出端与脉冲电源的输入端电性连接。
优选的，所述单金属电极为铁电极、铝电极或不锈钢电极中的一种，所述涂层钛电极为氧化铅钛电极、钌铱钛电极、铂钛电极或铱钛电极中的一种。
优选的，相邻所述电极之间的间距至少为1cm。
优选的，所述压缩空气管道、排污管和污水排出管上均安装有电控阀。
与现有技术相比，本实用新型的有益效果是：本实用新型 (1)通过撒药絮凝、曝气和脉冲电解絮凝的配合运作完成涂料废水的净化工作，使其达到排放标准，大大提高工作效率，降低净化成本。
(2)采用脉冲直流方式，反应时间短，降低能耗，减少阳极钝化而产生的问题，使得电解絮凝反应能高效地进行。
(3)处理时废水可流动，既可一次性处理废水，又可循环多次连续处理废水，在实际应用过程中可操作性强。
