申请日2017.12.11
公开(公告)日2018.08.07
IPC分类号C02F9/10
摘要
本实用新型公开了一种高浓度废水离子膜处理装置，包括箱体、除杂槽、电解槽、蒸馏槽和净水槽，所述箱体内部分别设置有除杂槽、电解槽和蒸馏槽，所述除杂槽连接于电解槽一侧，所述电解槽另一侧与蒸馏槽连接，所述箱体一端连接有蒸汽管，所述箱体通过蒸汽管与净水槽连接，所述除杂槽内部设置有搅拌轴，所述搅拌轴下端设置有过滤网。本实用新型通过在除杂槽内部设置搅拌轴，并在搅拌轴下端设置过滤网，对其进行搅拌以实现水杂分离，并完成对杂质的过滤，通过在电解槽内部设置离子膜板，对废水达到浓缩、脱盐、净化、提纯以及电化合成的目的，通过在净水槽上端连接回流管，可将净化水经回流管传导至蒸馏池，进行再次蒸馏提纯。
权利要求书

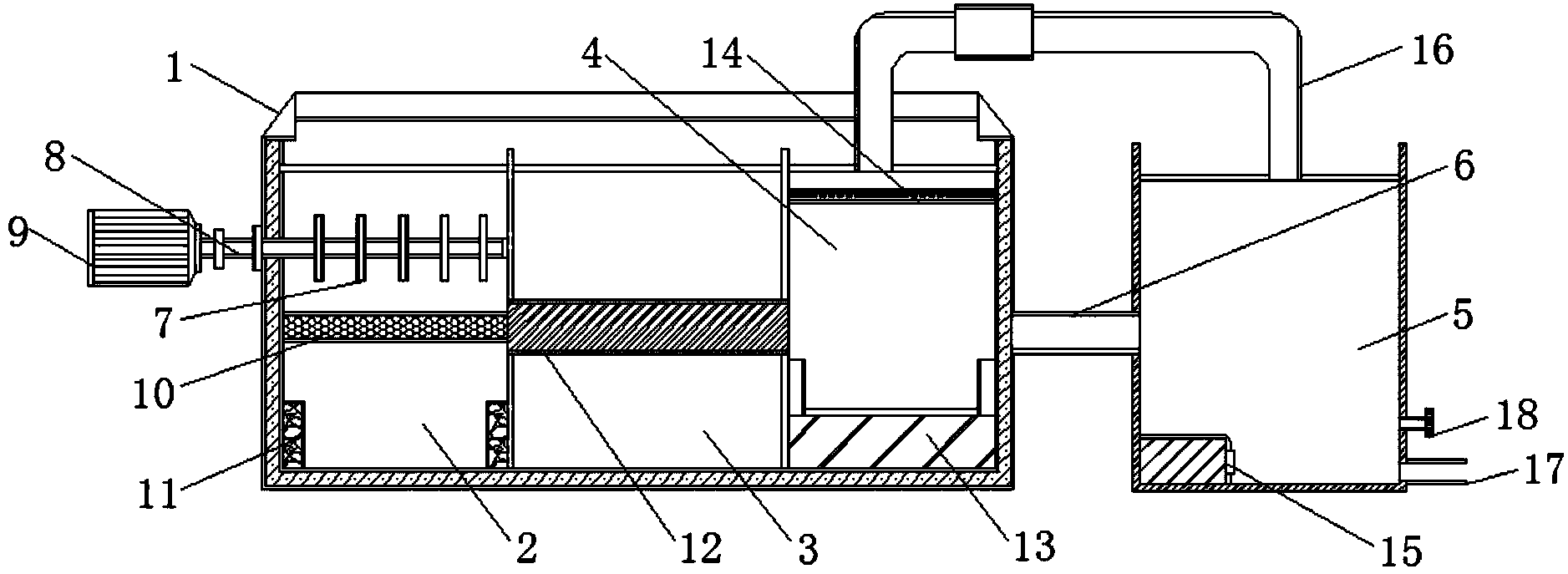

1.一种高浓度废水离子膜处理装置，包括箱体(1)、除杂槽(2)、电解槽(3)、蒸馏槽(4)和净水槽(5)，所述箱体(1)内部分别设置有除杂槽(2)、电解槽(3)和蒸馏槽(4)，所述除杂槽(2)连接于电解槽(3)一侧，所述电解槽(3)另一侧与蒸馏槽(4)连接，所述箱体(1)一端连接有蒸汽管(6)，所述箱体(1)通过蒸汽管(6)与净水槽(5)连接，其特征在于：所述除杂槽(2)内部设置有搅拌轴(7)，所述搅拌轴(7)下端设置有过滤网(10)，所述电解槽(3)内部连接有离子膜板(12)，所述蒸馏槽(4)上端连接有回流管(16)且蒸馏槽(4)通过回流管(16)与净水槽(5)连接。
2.根据权利要求1所述的一种高浓度废水离子膜处理装置，其特征在于：所述搅拌轴(7)一端活动连接有联轴器(8)，所述搅拌轴(7)通过联轴器(8)连接有电机(9)。
3.根据权利要求1所述的一种高浓度废水离子膜处理装置，其特征在于：所述除杂槽(2)下端设置有活性炭吸附层(11)，所述蒸馏槽(4)下端连接有加热板(13)，所述蒸馏槽(4)上方设置有挡板(14)。
4.根据权利要求1所述的一种高浓度废水离子膜处理装置，其特征在于：所述净水槽(5)内部设置有泵机(15)，所述净水槽(5)一端连接有排水口(17)，所述排水口(17)一侧连接有调节阀(18)。
说明书
一种高浓度废水 离子膜处理装置
技术领域
本实用新型涉及水处理领域，特别涉及一种高浓度废水离子膜处理装置。
背景技术
众所周知，高浓度废水是指有机物含量在2000mg/L以上的废水，这类废水主要来源于造纸业废水、纺织业、工业含油废水等，由于高浓度废水中含有的有机物浓度高，大大超过了国家的排放标准，直接排放到自然界就会严重污染环境，为此必须将高浓度废水处理后才排放，或者将其回收再利用，实现循环经济。
目前，高浓度废水的处理方法主要有物化处理法和生化处理法，但其具体涉猎范围仍不够精确，存在一定的改进空间，例如其在处理过程中的环节较为单一，处理纯度效果不佳，并且在处理完成后对净水中的金属元素及微生物直接排放造成浪费，此外针对于初次处理不净的情况，缺乏相应的应对改进措施，水处理纯度不足，推广价值有待提高。为此，我们提出一种高浓度废水离子膜处理装置。
实用新型内容
本实用新型的主要目的在于提供一种高浓度废水离子膜处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种高浓度废水离子膜处理装置，包括箱体、除杂槽、电解槽、蒸馏槽和净水槽，所述箱体内部分别设置有除杂槽、电解槽和蒸馏槽，所述除杂槽连接于电解槽一侧，所述电解槽另一侧与蒸馏槽连接，所述箱体一端连接有蒸汽管，所述箱体通过蒸汽管与净水槽连接，所述除杂槽内部设置有搅拌轴，所述搅拌轴下端设置有过滤网，所述电解槽内部连接有离子膜板，所述蒸馏槽上端连接有回流管且蒸馏槽通过回流管与净水槽连接。
进一步地，所述搅拌轴一端活动连接有联轴器，所述搅拌轴通过联轴器连接有电机。
进一步地，所述除杂槽下端设置有活性炭吸附层，所述蒸馏槽下端连接有加热板，所述蒸馏槽上方设置有挡板。
进一步地，所述净水槽内部设置有泵机，所述净水槽一端连接有排水口，所述排水口一侧连接有调节阀。
与现有技术相比，本实用新型具有如下有益效果：该种高浓度废水离子膜处理装置：
1、本实用新型通过在除杂槽内部设置搅拌轴，并在搅拌轴下端设置过滤网，利用搅拌轴对其进行搅拌以实现水杂分离，并通过过滤网完成对杂质的过滤，同时在除杂槽底端设置活性炭吸附层，能够进一步减少有害物。
2、本实用新型通过在除杂槽一侧连接电解槽，并在电解槽内部设置离子膜板，对废水达到浓缩、脱盐、净化、提纯以及电化合成的目的，提升废水的加工利用效率。
3、本实用新型通过在净水槽上端连接回流管，并在净水槽内部设置泵机，利用泵机可将净化水进行吸收提升并经回流管传导至蒸馏池，进行进一步蒸馏提纯，且水蒸气由蒸汽管再次疏导至净水槽，最后由排水口导出使用。
