申请日2018.07.13
公开(公告)日2018.10.19
IPC分类号C02F11/00; C02F11/12; B01D33/06; B01D33/74; B02C19/22
摘要
本发明涉及污泥处理领域，特别是涉及一种市政污泥处理用泥沙分离装置，包括进泥初筛筒组件、分离筒组件、细化破碎组件、落料筒组件、分离箱组件、驱动组件和传动轮组件，所述进泥初筛筒组件设有两个，两个进泥初筛筒组件分别连接在分离筒组件上端的左右两侧;所述细化破碎组件的上端固定连接在分离筒组件的上端，细化破碎组件的下端转动配合连接在分离筒组件的内部;所述落料筒组件固定连接在分离筒组件的下端;本发明内部设有进泥初筛筒组件，可以对污泥中的污水和污泥进行初步的筛除处理，设有分离筒组件，分离筒组件的内部设有细化破碎组件，细化破碎组件可以对污泥进行破碎均质处理，便于将污泥与细沙分离，从而便于将污泥中的细沙筛分。
权利要求书

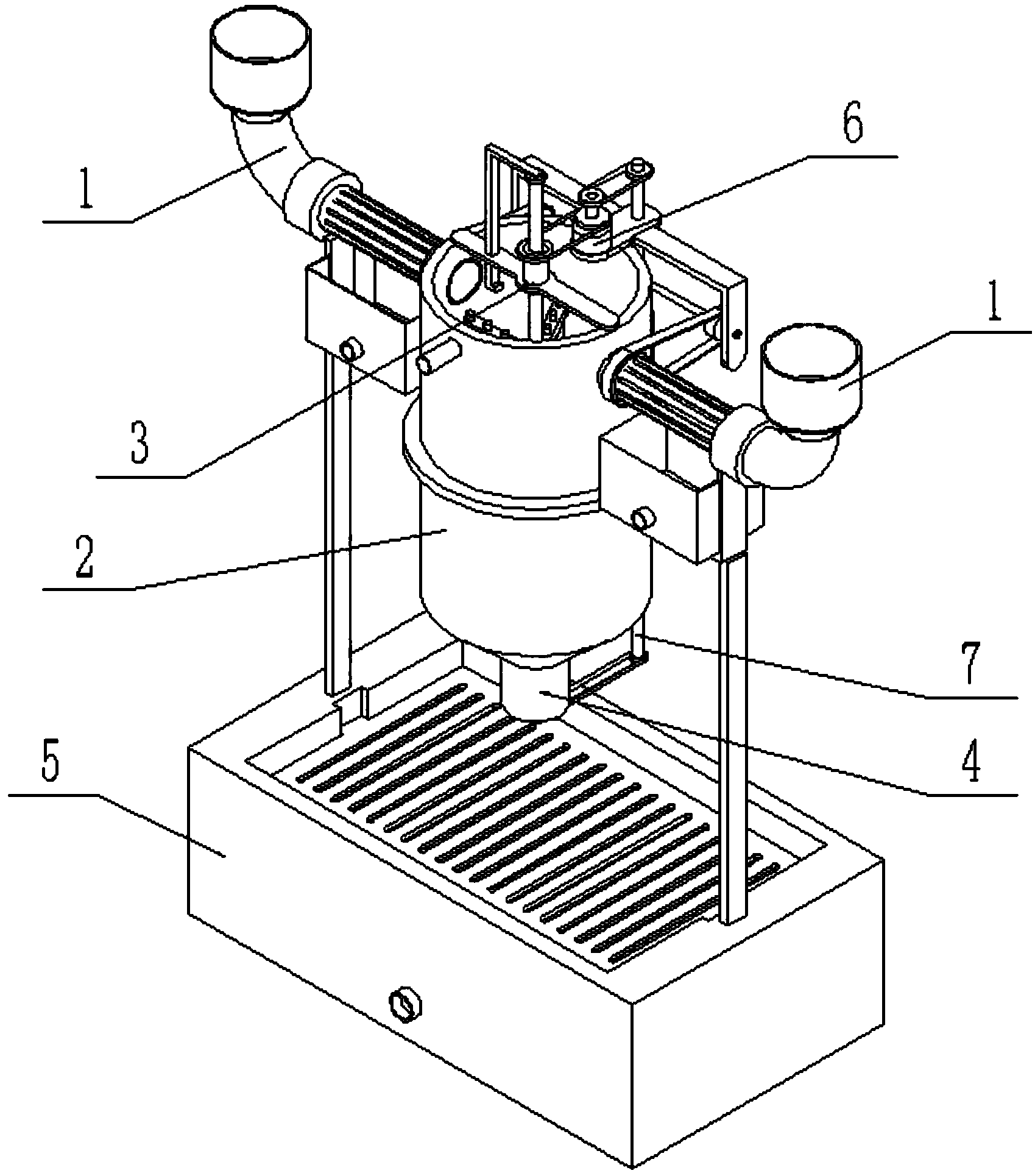

1.市政污泥处理用泥沙分离装置，包括进泥初筛筒组件(1)、分离筒组件(2)、细化破碎组件(3)、落料筒组件(4)、分离箱组件(5)、驱动组件(6)和传动轮组件(7)，其特征在于：所述进泥初筛筒组件(1)设有两个，两个进泥初筛筒组件(1)分别连接在分离筒组件(2)上端的左右两侧;所述细化破碎组件(3)的上端固定连接在分离筒组件(2)的上端，细化破碎组件(3)的下端转动配合连接在分离筒组件(2)的内部;所述落料筒组件(4)固定连接在分离筒组件(2)的下端;所述分离筒组件(2)的下端固定连接在分离箱组件(5)上，分离箱组件(5)设置在落料筒组件(4)的正下方;所述驱动组件(6)固定连接在分离筒组件(2)的上端，驱动组件(6)传动连接细化破碎组件(3)、进泥初筛筒组件(1)和传动轮组件(7)，所述传动轮组件(7)固定连接在分离筒组件(2)的外端;所述传动轮组件(7)传动连接落料筒组件(4)。
2.根据权利要求1所述的市政污泥处理用泥沙分离装置，其特征在于：所述分离筒组件(2)包括分离筒本体(2-1)、喷淋水管(2-2)、圆环架(2-3)和L形支架(2-4);所述分离筒本体(2-1)固定连接圆环架(2-3)的内侧;所述圆环架(2-3)的两端各焊接一个L形支架(2-4);两个L形支架(2-4)的下端固定连接在分离箱组件(5)的上端;所述分离筒本体(2-1)的上端固定连接并连通喷淋水管(2-2)。
3.根据权利要求2所述的市政污泥处理用泥沙分离装置，其特征在于：所述驱动组件(6)包括驱动电机(6-1)、驱动链轮(6-2)、驱动带轮(6-3)、被动带轮(6-4)、被动轴(6-5)、安装架(6-6)、蜗杆(6-7)、蜗轮(6-8)、转动轴(6-9)、联动轮(6-10)和单向传动轮I(6-11);所述安装架(6-6)固定连接在分离筒本体(2-1)的顶端;所述驱动电机(6-1)固定连接在安装架(6-6)上;所述驱动电机(6-1)的输出轴上固定连接驱动链轮(6-2)和驱动带轮(6-3);所述驱动链轮(6-2)通过链条传动连接细化破碎组件(3);所述驱动带轮(6-3)通过皮带连接被动带轮(6-4);所述被动带轮(6-4)固定连接在被动轴(6-5)上，被动轴(6-5)通过带座轴承转动连接在安装架(6-6)上;被动轴(6-5)的下端通过联轴器连接蜗杆(6-7);所述蜗杆(6-7)的下端固定连接单向传动轮I(6-11);所述蜗杆(6-7)传动连接蜗轮(6-8);所述蜗轮(6-8)固定连接在转动轴(6-9)的中端，转动轴(6-9)的两端分别通过带座轴承转动连接在安装架(6-6)的两端;所述转动轴(6-9)的两端分别固定连接一个联动轮(6-10)，两个联动轮(6-10)分别通过皮带传动连接两个进泥初筛筒组件(1);所述单向传动轮I(6-11)的下端传动连接传动轮组件(7)。
4.根据权利要求3所述的市政污泥处理用泥沙分离装置，其特征在于：所述进泥初筛筒组件(1)包括落泥筒(1-1)、弯曲输泥管(1-2)、管连接环(1-3)、设有过滤孔的旋转筛泥管(1-4)、旋转带轮(1-5)、直输泥管(1-6)、竖架板(1-7)和收集箱(1-8);所述落泥筒(1-1)固定连接并连通弯曲输泥管(1-2)的一端，弯曲输泥管(1-2)的另一端固定连接并连通管连接环(1-3)，旋转筛泥管(1-4)的一端密封转动连接在管连接环(1-3)的内侧，旋转筛泥管(1-4)的另一端密封转动连接在直输泥管(1-6)的内侧，直输泥管(1-6)的另一端固定连接并连通分离筒本体(2-1);所述旋转带轮(1-5)固定连接在旋转筛泥管(1-4)上，旋转带轮(1-5)通过皮带连接联动轮(6-10);所述管连接环(1-3)固定连接在竖架板(1-7)上，竖架板(1-7)固定连接在圆环架(2-3)上;所述收集箱(1-8)固定连接在竖架板(1-7)上，收集箱(1-8)设置在旋转筛泥管(1-4)的正下方。
5.根据权利要求4所述的市政污泥处理用泥沙分离装置，其特征在于：所述传动轮组件(7)包括单向传动轮II(7-1)、设有滑柱的传动轴(7-2)、设有滑槽的传动管(7-3)、压缩弹簧(7-4)、传动杆(7-5)、杆架板(7-6)和传动带轮(7-7);所述单向传动轮I(6-11)传动连接单向传动轮II(7-1);所述单向传动轮II(7-1)固定连接在传动轴(7-2)的上端，传动轴(7-2)的下端滑动配合连接在传动管(7-3)的内侧，传动轴(7-2)上的滑柱间隙配合连接在传动管(7-3)的滑槽内;所述压缩弹簧(7-4)的上下两端分别固定连接在传动轴(7-2)和传动管(7-3)上，压缩弹簧(7-4)设置在传动管(7-3)的内侧;所述传动管(7-3)的下端固定连接传动杆(7-5);所述传动杆(7-5)通过带座轴承转动连接在杆架板(7-6)上，杆架板(7-6)固定连接在分离筒本体(2-1)上;所述传动带轮(7-7)固定连接在传动杆(7-5)上，传动带轮(7-7)通过皮带传动连接落料筒组件(4)。
6.根据权利要求5所述的市政污泥处理用泥沙分离装置，其特征在于：所述落料筒组件(4)包括落料筒本体(4-1)、落料螺旋体(4-2)、转动带轮(4-3)、轮轴(4-4)和横架板(4-5);所述落料筒本体(4-1)的上端固定连接并连通分离筒本体(2-1);所述轮轴(4-4)通过带座轴承转动连接在横架板(4-5)上，轮轴(4-4)的上端固定连接落料螺旋体(4-2)，落料螺旋体(4-2)转动配合连接在落料筒本体(4-1)和分离筒本体(2-1)的内部，轮轴(4-4)的下端固定连接转动带轮(4-3)，转动带轮(4-3)通过皮带连接传动带轮(7-7)。
7.根据权利要求6所述的市政污泥处理用泥沙分离装置，其特征在于：所述分离箱组件(5)包括分离箱本体(5-1)和可拆卸筛板(5-2);所述两个L形支架(2-4)的下端固定连接在分离箱本体(5-1)上，分离箱本体(5-1)的内侧通过螺栓连接可拆卸筛板(5-2);所述分离箱本体(5-1)上设有带有控制阀门的排泥管。
8.根据权利要求7所述的市政污泥处理用泥沙分离装置，其特征在于：所述细化破碎组件(3)包括旋转杆(3-1)、限位块(3-2)、旋转套管(3-3)、被动链轮(3-4)、横托板(3-5)、旋转盘(3-6)、多块旋转横板(3-7)、多根破碎轴(3-8)和L形导向杆(3-9);所述旋转杆(3-1)的顶端转动配合连接在L形导向杆(3-9)的横杆上，L形导向杆(3-9)的竖杆间隙配合滑动连接在横托板(3-5)上，L形导向杆(3-9)的底端固定连接限位块(3-2);所述旋转杆(3-1)固定连接在旋转套管(3-3)的内侧;旋转套管(3-3)通过带座轴承转动连接在横托板(3-5)的中心;所述旋转套管(3-3)上固定连接被动链轮(3-4)，被动链轮(3-4)通过链条连接驱动链轮(6-2);所述旋转杆(3-1)的下端固定连接旋转盘(3-6);所述旋转盘(3-6)的外侧面上均匀固定连接多块旋转横板(3-7);所述旋转横板(3-7)上由内至外依次固定连接多根破碎轴(3-8);所述横托板(3-5)固定连接在分离筒本体(2-1)的顶面上;所述旋转盘(3-6)转动配合连接在分离筒本体(2-1)的内部。
9.根据权利要求5所述的市政污泥处理用泥沙分离装置，其特征在于：所述单向传动轮I(6-11)上设有两个沿顺时针方向逐渐增高的卡块，单向传动轮I(6-11)和单向传动轮II(7-1)的结构相同，单向传动轮I(6-11)和单向传动轮II(7-1)相对设置;所述单向传动轮I(6-11)上的两个卡块和单向传动轮II(7-1)上的两个卡块相互卡挡配合。
说明书
市政污泥处理用泥沙分离装置
技术领域
本发明涉及污泥处理领域，特别是涉及一种市政污泥处理用泥沙分离装置。
背景技术
污水生化处理伴生污泥，污泥处理处置不妥可能会对环境和人类及动物健康造成较大的危害。市政污泥中含有70%左右的有机物，导致COD、BOD和氨氮过高，通常会利用堆肥、厌氧/好氧、焚烧等方式将上述有机物氧化降解掉，但我国污泥中的有机质含量偏低，国外有机质含量是60-70%，中国有机质含量是30-50%，从而导致热值低，难以支持燃烧;产气率低，厌氧消化效率低等问题。污泥既是一种环境的废气物，同时污泥也是一种可以利用的资源。污泥中含有的泥沙可以进行筛分，筛分出的细沙可以进行利用;在污泥处理的过程中，一般需要对泥沙进行分离，便于对污泥进行进一步处理的同时，回收细沙。
发明内容
本发明的目的是提供一种市政污泥处理用泥沙分离装置，内部设有进泥初筛筒组件，可以对污泥中的污水和污泥进行初步的筛除处理，内部设有分离筒组件，分离筒组件的内部设有细化破碎组件，细化破碎组件可以对污泥进行破碎均质处理，便于将污泥与细沙分离，从而便于将污泥中的细沙筛分出来;本发明的内部设有落料筒组件，可以对细化破碎后的泥沙混合物进行排料处理，使得细化破碎后的泥沙混合物间断性的落在分离箱组件内部，从而进行泥沙分离处理。
本发明的目的通过以下技术方案来实现：
市政污泥处理用泥沙分离装置，包括进泥初筛筒组件、分离筒组件、细化破碎组件、落料筒组件、分离箱组件、驱动组件和传动轮组件，所述进泥初筛筒组件设有两个，两个进泥初筛筒组件分别连接在分离筒组件上端的左右两侧;所述细化破碎组件的上端固定连接在分离筒组件的上端，细化破碎组件的下端转动配合连接在分离筒组件的内部;所述落料筒组件固定连接在分离筒组件的下端;所述分离筒组件的下端固定连接在分离箱组件上，分离箱组件设置在落料筒组件的正下方;所述驱动组件固定连接在分离筒组件的上端，驱动组件传动连接细化破碎组件、进泥初筛筒组件和传动轮组件，所述传动轮组件固定连接在分离筒组件的外端;所述传动轮组件传动连接落料筒组件。
所述分离筒组件包括分离筒本体、喷淋水管、圆环架和L形支架;所述分离筒本体固定连接圆环架的内侧;所述圆环架的两端各焊接一个L形支架;两个L形支架的下端固定连接在分离箱组件的上端;所述分离筒本体的上端固定连接并连通喷淋水管。
所述驱动组件包括驱动电机、驱动链轮、驱动带轮、被动带轮、被动轴、安装架、蜗杆、蜗轮、转动轴、联动轮和单向传动轮I;所述安装架固定连接在分离筒本体的顶端;所述驱动电机的输出轴上固定连接驱动链轮和驱动带轮;所述驱动电机固定连接在安装架上;所述驱动链轮通过链条传动连接细化破碎组件;所述驱动带轮通过皮带连接被动带轮;所述被动带轮固定连接在被动轴上，被动轴通过带座轴承转动连接在安装架上;被动轴的下端通过联轴器连接蜗杆;所述蜗杆的下端固定连接单向传动轮I;所述蜗杆传动连接蜗轮;所述蜗轮固定连接在转动轴的中端，转动轴的两端分别通过带座轴承转动连接在安装架的两端;所述转动轴的两端分别固定连接一个联动轮，两个联动轮分别通过皮带传动连接两个进泥初筛筒组件;所述单向传动轮I的下端传动连接传动轮组件。
所述进泥初筛筒组件包括落泥筒、弯曲输泥管、管连接环、设有过滤孔的旋转筛泥管、旋转带轮、直输泥管、竖架板和收集箱;所述落泥筒固定连接并连通弯曲输泥管的一端，弯曲输泥管的另一端固定连接并连通管连接环，旋转筛泥管的一端密封转动连接在管连接环的内侧，旋转筛泥管的另一端密封转动连接在直输泥管的内侧，直输泥管的另一端固定连接并连通分离筒本体;所述旋转带轮固定连接在旋转筛泥管上，旋转带轮通过皮带连接联动轮;所述管连接环固定连接在竖架板上，竖架板固定连接在圆环架上;所述收集箱固定连接在竖架板上，收集箱设置在旋转筛泥管的正下方。
所述传动轮组件包括单向传动轮II、设有滑柱的传动轴、设有滑槽的传动管、压缩弹簧、传动杆、杆架板和传动带轮;所述单向传动轮I传动连接单向传动轮II;所述单向传动轮II固定连接在传动轴的上端，传动轴的下端滑动配合连接在传动管的内侧，传动轴上的滑柱间隙配合连接在传动管的滑槽内;所述压缩弹簧的上下两端分别固定连接在传动轴和传动管上，压缩弹簧设置在传动管的内侧;所述传动管的下端固定连接传动杆;所述传动杆通过带座轴承转动连接在杆架板上，杆架板固定连接在分离筒本体上;所述传动带轮固定连接在传动杆上，传动带轮通过皮带传动连接落料筒组件。
所述落料筒组件包括落料筒本体、落料螺旋体、转动带轮、轮轴和横架板;所述落料筒本体的上端固定连接并连通分离筒本体;所述轮轴通过带座轴承转动连接在横架板上，轮轴的上端固定连接落料螺旋体，落料螺旋体转动配合连接在落料筒本体和分离筒本体的内部，轮轴的下端固定连接转动带轮，转动带轮通过皮带连接传动带轮。
所述分离箱组件包括分离箱本体和可拆卸筛板;所述两个L形支架的下端固定连接在分离箱本体上，分离箱本体的内侧通过螺栓连接可拆卸筛板;所述分离箱本体上设有带有控制阀门的排泥管。
所述细化破碎组件包括旋转杆、限位块、旋转套管、被动链轮、横托板、旋转盘、多块旋转横板、多根破碎轴和L形导向杆;所述旋转杆的顶端转动配合连接在L形导向杆的横杆上，L形导向杆的竖杆间隙配合滑动连接在横托板上，L形导向杆的底端固定连接限位块;所述旋转杆固定连接在旋转套管的内侧;旋转套管通过带座轴承转动连接在横托板的中心;所述旋转套管上固定连接被动链轮，被动链轮通过链条连接驱动链轮;所述旋转杆的下端固定连接旋转盘;所述旋转盘的外侧面上均匀固定连接多块旋转横板;所述旋转横板上由内至外依次固定连接多根破碎轴;所述横托板固定连接在分离筒本体的顶面上;所述旋转盘转动配合连接在分离筒本体的内部。
所述单向传动轮I上设有两个沿顺时针方向逐渐增高的卡块，单向传动轮I和单向传动轮II的结构相同，单向传动轮I和单向传动轮II相对设置;所述单向传动轮I上的两个卡块和单向传动轮II上的两个卡块相互卡挡配合。
本发明的有益效果：本发明的一种市政污泥处理用泥沙分离装置，内部设有进泥初筛筒组件，可以对污泥中的污水和污泥进行初步的筛除处理，内部设有分离筒组件，分离筒组件的内部设有细化破碎组件，细化破碎组件可以对污泥进行破碎均质处理，便于将污泥与细沙分离，从而便于将污泥中的细沙筛分出来;本发明的内部设有落料筒组件，可以对细化破碎后的泥沙混合物进行排料处理，使得细化破碎后的泥沙混合物间断性的落在分离箱组件内部，从而进行泥沙分离处理;本发明内部的进泥初筛筒组件、细化破碎组件、落料筒组件采用同一驱动组件进行控制，配合紧密，工作效率高。
