申请日2018.07.13
公开(公告)日2018.10.23
IPC分类号C02F1/40; C02F1/24; C02F1/02
摘要
本发明公开了一种污水处理厂用的除油撇渣装置，其结构包括上盖板、污水导入管道、杂质清理槽、底板、除油撇渣装置，上盖板的下表面与除油撇渣装置的上表面相贴合并且通过螺纹相连接，污水导入管道的后表面与除油撇渣装置的右侧表面，杂质清理槽嵌入安装于除油撇渣装置中并且相吸合，污水导入管道的下方设有杂质清理槽，底板的上表面与除油撇渣装置的下表面相焊接。本发明当该设备工作时水位达到一定高度，就会开始启动除油装置来对污水进行除油，并且在污水流动时会进行格栅框的清洗，来防止油脂外溢和人们手动清洗格栅框，大大提高了除油撇渣装置的使用便捷性。
权利要求书

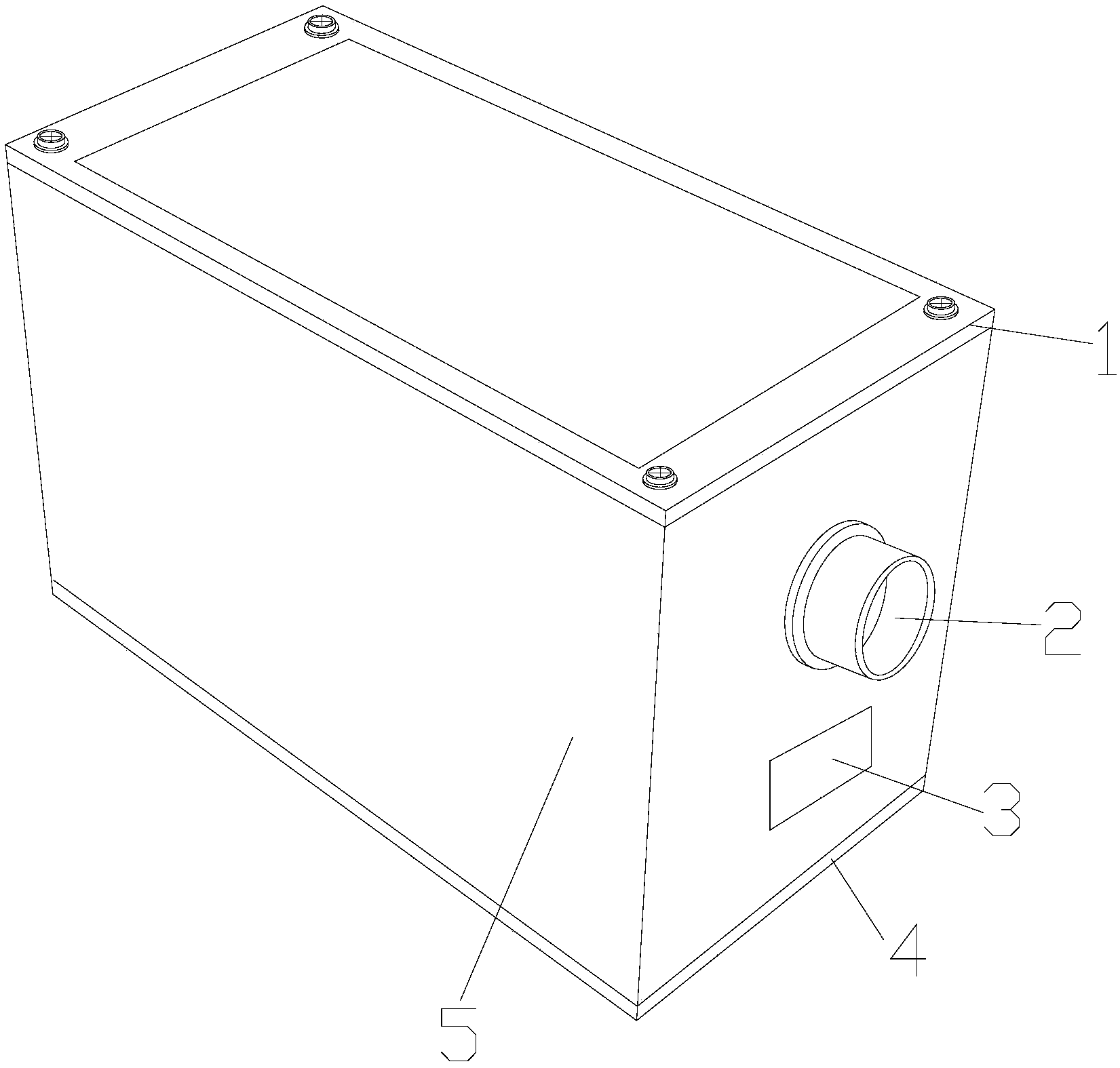

1.一种污水处理厂用的除油撇渣装置，其结构包括上盖板(1)、污水导入管道(2)、杂质清理槽(3)、底板(4)、除油撇渣装置(5)、加热器(6)、气浮器(7)，其特征在于：
所述上盖板(1)的下表面与除油撇渣装置(5)的上表面相贴合并且通过螺纹相连接，所述污水导入管道(2)的后表面与除油撇渣装置(5)的右侧表面，所述杂质清理槽(3)嵌入安装于除油撇渣装置(5)中并且相吸合，所述污水导入管道(2)的下方设有杂质清理槽(3)，所述底板(4)的上表面与除油撇渣装置(5)的下表面相焊接，所述除油撇渣装置(5)的内表面与气浮器(7)的下表面相贴合，所述除油撇渣装置(5)的内表面与加热器(6)的左侧表面相贴合，所述加热器(6)的下表面设有气浮器(7);
所述除油撇渣装置(5)包括格栅框清洗装置(51)、除油装置(52)、启动装置(53)、移动机构(54)、撇渣装置(55)、污水排水装置(56)，所述格栅框清洗装置(51)安装于除油装置(52)的下方，所述格栅框清洗装置(51)位于撇渣装置(55)的上方，所述格栅框清洗装置(51)与启动装置(53)相连接，所述启动装置(53)的左侧表面与除油装置(52)的右侧表面相连接，所述移动机构(54)与撇渣装置(55)电连接，所述撇渣装置(55)的侧表面设有气浮器(7)，所述启动装置(53)安装于移动机构(54)的上方，所述加热器(6)位于除油装置(52)的下方，除油装置(52)设于污水排水装置(56)的上方。
2.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述格栅框清洗装置(51)包括污水水流缓冲器(5101)、传动皮带(5102)、连接杆(5103)、旋转盘(5104)、清洗器连接架(5105)、格栅框清洗器(5106)、格栅框(5107)，所述污水水流缓冲器(5101)与传动皮带(5102)活动链接，所述传动皮带(5102)与旋转盘(5104) 活动链接，所述连接杆(5103)的后表面与旋转盘(5104)的前表面相贴合，所述连接杆(5103)远离旋转盘(5104)的一段与清洗器连接架(5105)通过嵌套相连接在一起，所述清洗器连接架(5105)的侧表面与格栅框清洗器(5106)的侧表面相焊接，所述格栅框清洗器(5106)的邮右侧表面与格栅框(5107)的左侧表面相贴合，所述格栅框(5107)的上表面设有启动装置(53)。
3.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述除油装置(52)包括集油槽(5201)、刮油器(5202)、吸油钢带(5203)、驱动器(5204)、传动导柱(5205)，所述集油槽(5201)的上方设有刮油器(5202)，所述刮油器(5202)的内侧面与吸油钢带(5203)的外表面相贴合，所述驱动器(5204)与吸油钢带(5203)机械连接，所述吸油钢带(5203)与传动导柱(5205)活动连接，所述吸油钢带(5203)内设有集油槽(5201)。
4.根据权利要求1或2所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述启动装置(53)包括连接导线(5301)、启动控制器(5302)、第二导线(5303)、移动浮标(5304)，所述连接导线(5301)与启动控制器(5302)的左侧表面电连接，所述启动控制器(5302)的右侧表面与第二导线(5303)电连接，所述移动浮标(5304)的上方设有启动控制器(5302)，所述移动浮标(5304)位于格栅框(5107)右上方。
5.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述移动机构(54)包括杂质称放板(5401)、电动机启动器(5402)、铰链推动架(5403)、移动齿条(5404)、旋转齿轮(5405)、移动触点架(5406)、弹簧座(5407)、斜隔板块(5408)，所述斜隔板块(5408)的下方设有杂质清理槽(3)，所述杂质称放板(5401)的下表面与铰链推动架(5403)的上表面相焊接，所述铰链推动架(5403)左端的下表面与移动齿条(5404)的上表面相焊接，所述电动机启动器(5402)的右侧表面与弹簧座(5407)的左侧表面相贴合，所述移动齿条(5404)的下表面与旋转齿轮(5405)的外表面相啮合，所述移动齿条(5404)的左端与移动触点架(5406)的右侧表面相焊接，所述移动触点架(5406)的左侧表面与弹簧座(5407)的右侧表面相连接，所述电动机启动器(5402)通过导线与撇渣装置(55)电连接。
6.根据权利要求1或5所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述撇渣装置(55)包括电动机(5501)、减速箱(5502)、斜齿轮(5503)、第二斜齿轮(5504)、连接皮带(5505)、传动皮带轮(5506)、第二连接皮带(5507)、撇渣推动杆(5508)，所述撇渣推动杆(5508)的下方设有电动机(5501)，所述电动机(5501)位于撇渣装置(55)的右下方并且前表面设有减速箱(5502)，所述斜齿轮(5503)嵌入安装于减速箱(5502)中并且间隙配合，所述斜齿轮(5503)的外表面与第二斜齿轮(5504)的外表面相啮合，所述第二斜齿轮(5504)与连接皮带(5505)活动连接，所述连接皮带(5505)与传动皮带轮(5506)活动连接，所述传动皮带轮(5506)与第二连接皮带(5507)活动连接，所述第二连接皮带(5507)通过焊接方式与撇渣推动杆(5508)相连接，所述撇渣推动杆(5508)位于撇渣装置(55)的上方并且下方设有传动皮带轮(5506)，所述减速箱(5502)位于撇渣推动杆(5508)的下方，所述电动机(5501)通过导线与电动机启动器(5402)电连接。
7.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述污水排水装置(56)包括外罩壳(5601)、排水口(5602)、隔油板(5603)，所述排水口(5602)嵌入安装于外罩壳(5601)中并且为一体化结构，所述排水口(5602)位于隔油板(5603)的左侧表面，所述隔油板(5603)位于加热器(6)远离传动皮带轮(5506)的一端的上表面。
8.根据权利要求1所述的一种污水处理厂用的除油撇渣装置，其特征在于：所述气浮器(7)远离传动皮带轮(5506)一端的下表面通过导线与加热器(5602)电连接，所述气浮器(7)远离传动皮带轮(5506)一端的左侧表面与污水排水装置(57)的内表面相贴合。
说明书
一种污水处理厂用的除油撇渣装置
技术领域
本发明涉及污水处理领域，更确切地说，是一种污水处理厂用的除油撇渣装置。
背景技术
油水分离主要是根据水和油的密度差或者化学性质不同，利用重力沉降原理或者其他物化反应去除杂质或完成油份和水份的分离。但是，目前这种污水处理厂用的除油撇渣装置存在如下缺点：
1、人工操作依赖性强，需要工作人员时时监管一旦捞油人员疏忽管理，就很容易造成油脂外溢。
2、污水智能光的油脂容易粘附在格栅框时，需要工作人员人工清洗格栅框，但是油脂清洗较为麻烦导致加强工作人员劳动强度。
发明内容
针对现有技术存在的不足，本发明目的是提供一种污水处理厂用的除油撇渣装置，以解决现有技术人工操作依赖性强，需要工作人员时时监管一旦捞油人员疏忽管理，就很容易造成油脂外溢，污水智能光的油脂容易粘附在格栅框时，需要工作人员人工清洗格栅框，但是油脂清洗较为麻烦导致加强工作人员劳动强度。
为了实现上述目的，本发明是通过如下的技术方案来实现：
一种污水处理厂用的除油撇渣装置，其结构包括上盖板、污水导入管道、杂质清理槽、底板、除油撇渣装置、加热器、气浮器，所述上盖板的下表面与除油撇渣装置的上表面相贴合并且通过螺纹相连接，所述污水导入管道的后表面与除油撇渣装置的右侧表面，所述杂质清理槽嵌入安装于除油撇渣装置中并且相吸合，所述污水导入管道的下方设有杂质清理槽，所述底板的上表面与除油撇渣装置的下表面相焊接，所述除油撇渣装置的内表面与气浮器的下表面相贴合，所述除油撇渣装置的内表面与加热器的左侧表面相贴合，所述加热器的下表面设有气浮器;所述除油撇渣装置包括格栅框清洗装置、除油装置、启动装置、移动机构、撇渣装置、污水排水装置，所述格栅框清洗装置安装于除油装置的下方，所述格栅框清洗装置位于撇渣装置的上方，所述格栅框清洗装置与启动装置相连接，所述启动装置的左侧表面与除油装置的右侧表面相连接，所述移动机构与撇渣装置电连接，所述撇渣装置的侧表面设有气浮器，所述启动装置安装于移动机构的上方，所述加热器位于除油装置的下方，除油装置设于污水排水装置的上方。
作为本发明进一步地方案，所述格栅框清洗装置包括污水水流缓冲器、传动皮带、连接杆、旋转盘、清洗器连接架、格栅框清洗器、格栅框，所述污水水流缓冲器与传动皮带活动链接，所述传动皮带与旋转盘活动链接，所述连接杆的后表面与旋转盘的前表面相贴合，所述连接杆远离旋转盘的一段与清洗器连接架通过嵌套相连接在一起，所述清洗器连接架的侧表面与格栅框清洗器的侧表面相焊接，所述格栅框清洗器的邮右侧表面与格栅框的左侧表面相贴合，所述格栅框的上表面设有启动装置。
作为本发明进一步地方案，所述除油装置包括集油槽、刮油器、吸油钢带、驱动器、传动导柱，所述集油槽的上方设有刮油器，所述刮油器的内侧面与吸油钢带的外表面相贴合，所述驱动器与吸油钢带机械连接，所述吸油钢带与传动导柱活动连接，所述吸油钢带内设有集油槽。
作为本发明进一步地方案，所述启动装置包括连接导线、启动控制器、第二导线、移动浮标，所述连接导线与启动控制器的左侧表面电连接，所述启动控制器的右侧表面与第二导线电连接，所述移动浮标的上方设有启动控制器，所述移动浮标位于格栅框右上方。
作为本发明进一步地方案，所述移动机构包括杂质称放板、电动机启动器、铰链推动架、移动齿条、旋转齿轮、移动触点架、弹簧座、斜隔板块，所述斜隔板块的下方设有杂质清理槽，所述杂质称放板的下表面与铰链推动架的上表面相焊接，所述铰链推动架左端的下表面与移动齿条的上表面相焊接，所述电动机启动器的右侧表面与弹簧座的左侧表面相贴合，所述移动齿条的下表面与旋转齿轮的外表面相啮合，所述移动齿条的左端与移动触点架的右侧表面相焊接，所述移动触点架的左侧表面与弹簧座的右侧表面相连接，所述电动机启动器通过导线与撇渣装置电连接。
作为本发明进一步地方案，所述撇渣装置包括电动机、减速箱、斜齿轮、第二斜齿轮、连接皮带、传动皮带轮、第二连接皮带、撇渣推动杆，所述撇渣推动杆的下方设有电动机，所述电动机位于撇渣装置的右下方并且前表面设有减速箱，所述斜齿轮嵌入安装于减速箱中并且间隙配合，所述斜齿轮的外表面与第二斜齿轮的外表面相啮合，所述第二斜齿轮与连接皮带活动连接，所述连接皮带与传动皮带轮活动连接，所述传动皮带轮与第二连接皮带活动连接，所述第二连接皮带通过焊接方式与撇渣推动杆相连接，所述撇渣推动杆位于撇渣装置的上方并且下方设有传动皮带轮，所述减速箱位于撇渣推动杆的下方，所述电动机通过导线与电动机启动器电连接。
作为本发明进一步地方案，所述污水排水装置包括外罩壳、排水口、隔油板，所述排水口嵌入安装于外罩壳中并且为一体化结构，所述排水口位于隔油板的左侧表面，所述隔油板位于加热器远离传动皮带轮的一端的上表面。
作为本发明进一步地方案，所述气浮器远离传动皮带轮一端的下表面通过导线与加热器电连接，所述气浮器远离传动皮带轮一端的左侧表面与污水排水装置的内表面相贴合。
发明有益效果
本发明的一种污水处理厂用的除油撇渣装置，在通过污水导入管道将污水导入除油撇渣装置中时，除油撇渣装置内的水会逐渐上升，当水位上升到一定高度时污水会推动移动浮标向上移动，从而移动浮标与启动控制器相接触，从而启动控制器通过连接导线启动驱动器工作，从而驱动器带动吸油钢带来对污水中的油脂进行吸附，再通过刮油器来将吸油钢带上的油脂挂除下来放入集油槽中，同时动控制器通过第二导线来启动气浮器和加热器工作，从而大大提高污水的油水分离程度，同时污水流动会带动污水水流缓冲器旋转，从而污水水流缓冲器旋转通过传动皮带来带动旋转盘旋转，从而旋转盘带动连接杆上下移动，从而连接杆带动清洗器连接架上下移动，进而使得格栅框清洗器对格栅框进行清洗，当被格栅框阻隔下来的杂质达到移动重量时，杂质称放板会向下移动，从而杂质称放板向下移动带动铰链推动架推动移动齿条移动杆，从而移动齿条移动来带动移动触点架与电动机启动器相接触，从而使得电动机启动器启动电动机，再通过减速箱对电动机进行减速处理，在带动斜齿轮旋转来与第二斜齿轮相啮合，从而使得第二斜齿轮旋转再通过连接皮带来带动传动皮带轮旋转，传动皮带轮旋转通过第二连接皮带来带动撇渣推动杆移动，从而撇渣推动杆移动将杂质清理到杂质清理槽中。
本发明的一种污水处理厂用的除油撇渣装置，当该设备工作时水位达到一定高度，就会开始启动除油装置来对污水进行除油，并且在污水流动时会进行格栅框的清洗，来防止油脂外溢和人们手动清洗格栅框，大大提高了除油撇渣装置的使用便捷性。
