申请日2018.07.13
公开(公告)日2018.11.23
IPC分类号C02F9/02; C02F1/28
摘要
本发明公开了一种活性炭吸附式污水处理装置，机箱的上部为锥形结构、中部为圆筒形结构、下部为锥形结构，进水罩的数量为若干组，芯管上端插入到外套管内，芯管的上端与外套管顶板之间具有间隙，外套管下部的侧壁上设有若干个通孔，芯管的下端固定在进水管上，进水管的一端插入到机箱下部的内侧，滤筒的侧壁和底板上均设有通流孔，滤筒的侧壁和底板的外侧固定有金属滤网，滤筒上部与出水支管相连接，出水支管的上端与出水管相连接，出水管的一端插入到机箱上部的内侧，机箱中下部的内侧设有喷头，喷头的数量为若干组，喷头固定在冲洗管的下部，冲洗管的一端插入到机箱内，本发明具有处理效率高、节能环保的优点。
权利要求书

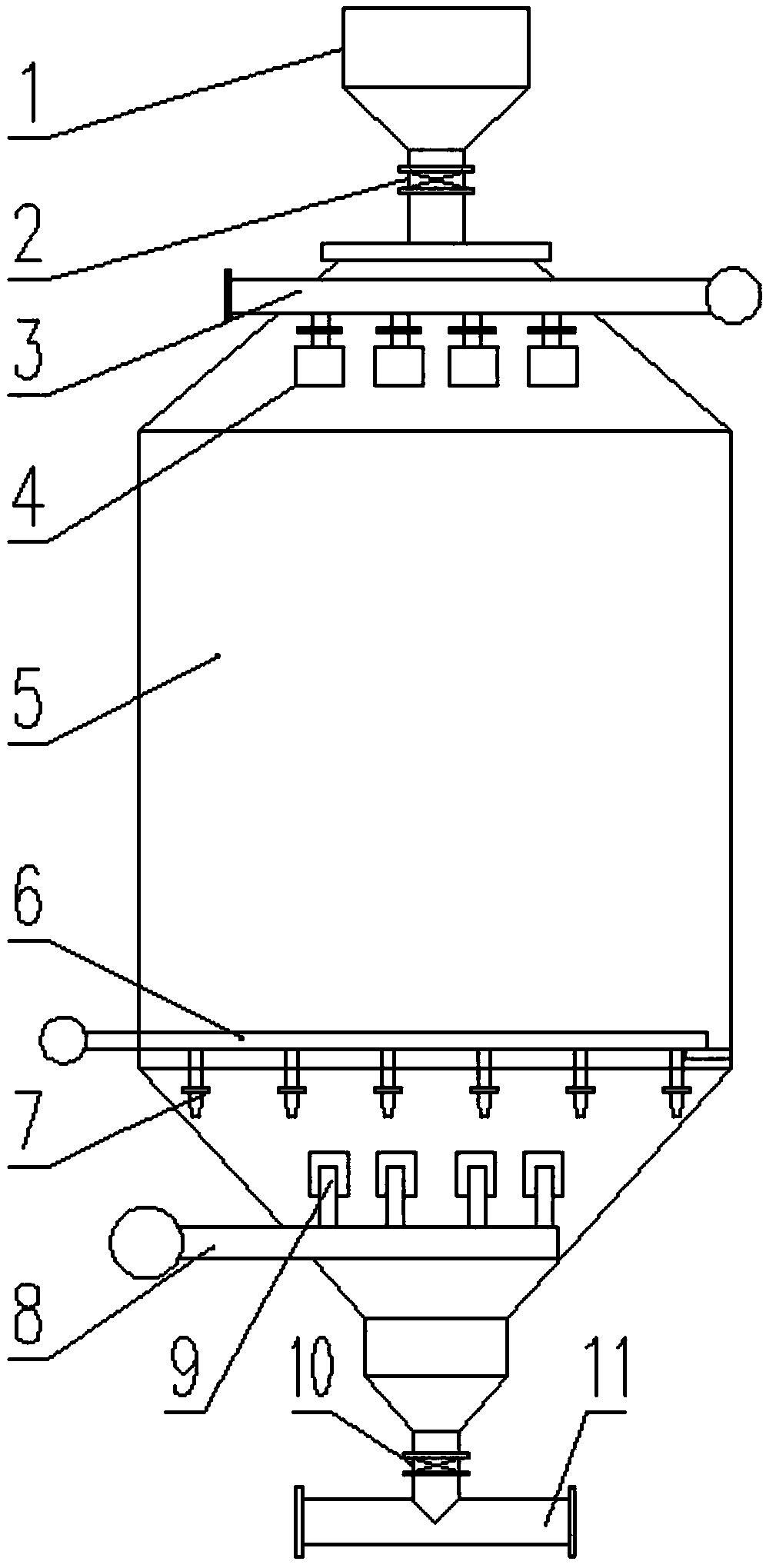

1.一种活性炭吸附式污水处理装置，包括机箱(5)、进水罩(9)、出水罩(4)，其特征在于：所述机箱(5)的上部为锥形结构、中部为圆筒形结构、下部为锥形结构，所述进水罩(9)的数量为若干组，若干组的进水罩(9)均布在机箱(5)内部的下方，所述出水罩(4)的数量为若干组，若干组的出水罩(4)均布在机箱(5)内部的上方，所述进水罩(9)由外套管(901)、芯管(902)组成，所述芯管(902)上端插入到外套管(901)内，所述芯管(902)的上端与外套管(901)顶板之间具有间隙，所述外套管(901)下部的侧壁上设有若干个通孔，所述芯管(902)的下端固定在进水管(8)上，所述进水管(8)的一端插入到机箱(5)下部的内侧，所述出水罩(4)由滤筒(402)、金属滤网(403)组成，所述滤筒(402)的侧壁和底板上均设有通流孔，所述滤筒(402)的侧壁和底板的外侧固定有金属滤网(403)，所述滤筒(402)上部与出水支管(401)相连接，所述出水支管(401)的上端与出水管(3)相连接，所述出水管(3)的一端插入到机箱(5)上部的内侧，所述机箱(5)中下部的内侧设有喷头(7)，喷头(7)的数量为若干组，所述喷头(7)固定在冲洗管(6)的下部，所述冲洗管(6)的一端插入到机箱(5)内。
2.如权利要求1所述的一种活性炭吸附式污水处理装置，其特征在于：所述机箱(5)的上端通过进料管与活性炭料斗(1)相连接，所述进料管上安装有供料阀门(2)。
3.如权利要求1所述的一种活性炭吸附式污水处理装置，其特征在于：所述机箱(5)的下端通过出料管与排料管(11)相连接，出料管上安装有排料阀(10)。
说明书
一种活性炭吸附式污水处理装置
技术领域
本发明属于环保设备技术领域，具体涉及一种活性炭吸附式污水处理装置。
背景技术
对于化工生产产生的有机废水通常选择生物降解法来处理，但是生物降解法只能处理容易降解的有机物，一些很难被生物降解的有机物，需要使用活性炭吸附的方法处理。现有的活性炭污水处理装置往往存在运行稳定性差、处理效率不高等诸多缺陷，导致活性炭污水处理装置难以进行大规模的推广应用。
发明内容
本发明的目的在于克服上述现有技术的不足，提供一种活性炭吸附式污水处理装置。
一种活性炭吸附式污水处理装置，包括机箱、进水罩、出水罩，所述机箱的上部为锥形结构、中部为圆筒形结构、下部为锥形结构，所述进水罩的数量为若干组，若干组的进水罩均布在机箱内部的下方，所述出水罩的数量为若干组，若干组的出水罩均布在机箱内部的上方，所述进水罩由外套管、芯管组成，所述芯管上端插入到外套管内，所述芯管的上端与外套管顶板之间具有间隙，所述外套管下部的侧壁上设有若干个通孔，所述芯管的下端固定在进水管上，所述进水管的一端插入到机箱下部的内侧，所述出水罩由滤筒、金属滤网组成，所述滤筒的侧壁和底板上均设有通流孔，所述滤筒的侧壁和底板的外侧固定有金属滤网，所述滤筒上部与出水支管相连接，所述出水支管的上端与出水管相连接，所述出水管的一端插入到机箱上部的内侧，所述机箱中下部的内侧设有喷头，喷头的数量为若干组，所述喷头固定在冲洗管的下部，所述冲洗管的一端插入到机箱内。
优选地，所述机箱的上端通过进料管与活性炭料斗相连接，所述进料管上安装有供料阀门。
优选地，所述机箱的下端通过出料管与排料管相连接，出料管上安装有排料阀。
与现有技术相比，本发明的有益效果：
本发明在使用时，活性炭从活性炭料斗加入到机箱内，正常运行时，机箱装满活性炭，污水经进水管、进水罩进入机箱，污水穿过活性炭层，污水中的有机物、颗粒物被活性炭吸附，经过净化后的污水从出水罩、出水管排出，当需要更换活性炭时，打开排料阀，向排料管内通水，将进入到排料管内的活性炭冲走，活性炭经过干燥再生后可重新使用。通过活性炭对污水进行处理，具有处理效率高，节能环保的优点;通过设置进水罩能够有效避免活性炭进入进水管中，导致进水管堵塞，具有运行稳定性好的优点;通过设置出水罩，能够有效避免活性炭颗粒进入出水管内，能够进一步提高处理效率。
