申请日2018.07.13
公开(公告)日2018.11.30
IPC分类号B01D33/11; B01D33/58; B01D33/80; B01F7/04; B01F15/00; B02C13/02; B02C13/30
摘要
本发明公开了一种转鼓真空过滤式给水工业废水处理装置，其结构包括动力电机、连接横转轴、料浆储蓄槽、搅拌连接臂、过滤转鼓器、搅拌破碎装置、废水分配端、控制操作机架、动力传导装置、转鼓支撑垫、电机缓冲垫，电机缓冲垫的上端装设于动力电机的下端，动力电机的上端机械连接于连接横转轴的下端，本发明的有益效果：通过在设备上增加了搅拌破碎装置，使其设备在进行工业废水的处理作业时，能够有效并进行一定程度上破碎其废水中较为坚硬或无法过滤处理的物质，从而能够使其设备能够更为有效的进行废水处理作业，并能够大大的提升其设备的工作效率，并减少其设备的运行压力。
权利要求书

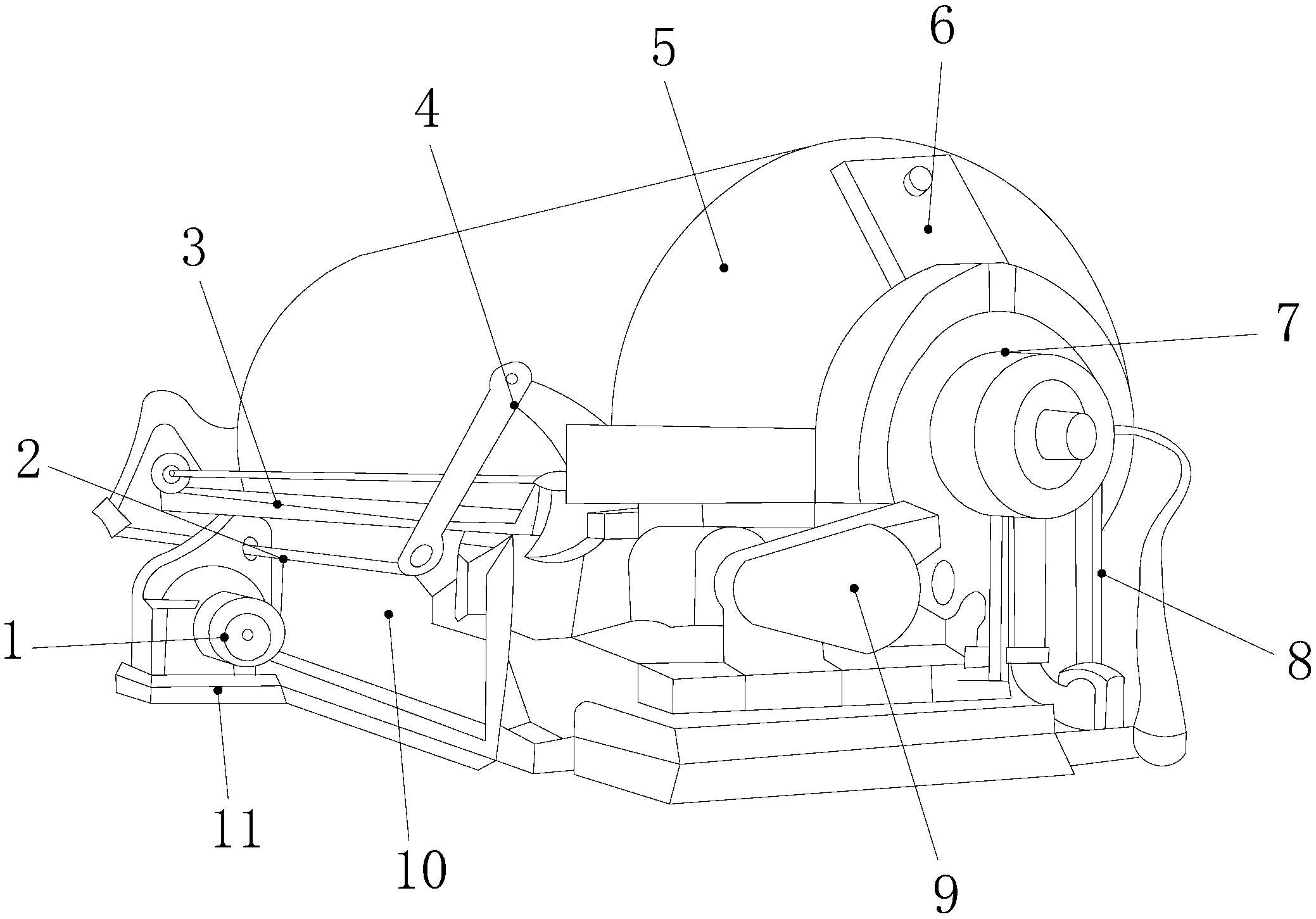

1.一种转鼓真空过滤式给水工业废水处理装置，其结构包括动力电机(1)、连接横转轴(2)、料浆储蓄槽(3)、搅拌连接臂(4)、过滤转鼓器(5)、搅拌破碎装置(6)、废水分配端(7)、控制操作机架(8)、动力传导装置(9)、转鼓支撑垫(10)、电机缓冲垫(11)，其特征在于：
所述电机缓冲垫(11)的上端装设于动力电机(1)的下端，所述动力电机(1)的上端机械连接于连接横转轴(2)的下端，所述电机缓冲垫(11)的右端焊接于转鼓支撑垫(10)的左端，所述转鼓支撑垫(10)的上端装设于过滤转鼓器(5)的下端且为一体化结构，所述过滤转鼓器(5)前端的上侧机械连接于搅拌破碎装置(6)的后端，所述搅拌破碎装置(6)的下端装设于废水分配端(7)的上表面，所述废水分配端(7)的后端与过滤转鼓器(5)的前端相连接，所述过滤转鼓器(5)的外表面间隙配合于料浆储蓄槽(3)的外表面，所述过滤转鼓器(5)的前端下侧装设于动力传导装置(9)的后端，所述动力传导装置(9)的右端装设于控制操作机架(8)的左端，所述控制操作机架(8)的后端机械连接于转鼓支撑垫(10)的前端;
所述搅拌破碎装置(6)包括电源分配器(601)、电源连接线(602)、电源控制机构(603)、限位支撑横板(604)、搅拌破碎机构(605)、下导向传导机构(606)、隔绝防护外壳(607)、电机传动连接机构(608)、按钮控制机构(609)、压力按钮(610)、上导向传导机构(611);
所述压力按钮(610)的左端转设于按钮控制机构(609)上端的右侧，所述按钮控制机构(609)下端的左侧机械连接于上导向传导机构(611)右端的下侧，所述上导向传导机构(611)上端的左侧相啮合于电源控制机构(603)的上端，所述电源控制机构(603)下端的左侧通过电源连接线(602)与电源分配器(601)的下端相连接，所述电源分配器(601)下端的左侧与电机传动连接机构(608)的左侧通过电源连接线(602)相连接，所述电源分配器(601)左端的下侧通过电源连接线(602)与电机传动连接机构(608)的左侧相连接，所述电源分配器(601)的外表面贯穿于隔绝防护外壳(607)上端的左侧，所述电机传动连接机构(608)右端的下侧相啮合于下导向传导机构(606)的上端，所述下导向传导机构(606)左侧的上侧与搅拌破碎机构(605)的右端相连接，所述搅拌破碎机构(605)的左端贯穿于隔绝防护外壳(607)左端的下侧，所述电机传动连接机构(608)上端的左侧焊接于限位支撑横板(604)的上端，所述限位支撑横板(604)的左端焊接于隔绝防护外壳(607)内壁的左侧，所述压力按钮(610)的外表面贯穿于隔绝防护外壳(607)右端的上侧。
2.如权利要求1所述的一种转鼓真空过滤式给水工业废水处理装置，其特征在于：所述按钮控制机构(609)由一号连接导带(6091)、第一导轮支撑杆(6092)、导带限位导轮(6093)、二号连接导带(6094)、卡齿支撑轮(6095)、传导横向齿板(6096)、压力弹簧(6097)、固定限位挡板(6098)组成，所述压力按钮(610)左端的上侧装设于压力弹簧(6097)的右端，所述压力弹簧(6097)的左端机械连接于固定限位挡板(6098)的右端，所述固定限位挡板(6098)的上端焊接于隔绝防护外壳(607)内壁的上侧，所述压力按钮(610)左端的下侧焊接于传导横向齿板(6096)的右端，所述传导横向齿板(6096)的下侧相啮合于卡齿支撑轮(6095)的外表面，所述卡齿支撑轮(6095)的前端与导带限位导轮(6093)的前端通过二号连接导带(6094)相连接，所述导带限位导轮(6093)的前后两端机械连接于第一导轮支撑杆(6092)的左端，所述第一导轮支撑杆(6092)的右端焊接于隔绝防护外壳(607)内壁的右侧，所述导带限位导轮(6093)的外表面通过一号连接导带(6091)与上导向传导机构(611)右端的下侧相连接。
3.如权利要求1或2所述的一种转鼓真空过滤式给水工业废水处理装置，其特征在于：所述上导向传导机构(611)由限位支撑轴承(6111)、固定横向转轴(6112)、上凹槽互动带(6113)、二号凹槽轮(6114)、横向螺纹轴杆(6115)、一号凹槽轮(6116)、固定横向轴(6117)、一号斜向轮(6118)、二号斜向轮(6119)、竖半螺纹滚轮(61110)、竖向螺纹轴杆(61111)组成，所述导带限位导轮(6093)的外表面通过一号连接导带(6091)与竖半螺纹滚轮(61110)的前端相连接，所述竖半螺纹滚轮(61110)后端的外侧相啮合于竖向螺纹轴杆(61111)的外表面，所述竖向螺纹轴杆(61111)的上端焊接于二号斜向轮(6119)的下端，所述二号斜向轮(6119)的上端相啮合于一号斜向轮(6118)的外表面，所述一号斜向轮(6118)的左端焊接于固定横向轴(6117)的右端，所述固定横向轴(6117)的左端焊接于一号凹槽轮(6116)的右端，所述一号凹槽轮(6116)的外表面通过上凹槽互动带(6113)与二号凹槽轮(6114)的外表面相连接，所述二号凹槽轮(6114)的右端焊接于固定横向转轴(6112)的左端，所述固定横向转轴(6112)的右侧装设于限位支撑轴承(6111)的左侧，所述二号凹槽轮(6114)的左端焊接于横向螺纹轴杆(6115)的右端。
4.如权利要求1所述的一种转鼓真空过滤式给水工业废水处理装置，其特征在于：所述电源控制机构(603)由螺纹固定导轮(6031)、上连接皮带(6032)、固定限位滚轮(6033)、一号导杆(6034)、二号导杆(6035)、卡齿传动轮(6036)、上导电板(6037)、下导电板(6038)、横向凸块导电板(6039)组成，所述螺纹固定导轮(6031)的前端与固定限位滚轮(6033)的前端通过上连接皮带(6032)相连接，所述固定限位滚轮(6033)前端的外侧机械连接于一号导杆(6034)的上端，所述一号导杆(6034)的下端活动连接于二号导杆(6035)的上端，所述二号导杆(6035)的下端装设于卡齿传动轮(6036)前端的外侧，所述卡齿传动轮(6036)的外表面相啮合于横向凸块导电板(6039)的外表面，所述横向凸块导电板(6039)的左侧间隙配合于上导电板(6037)与下导电板(6038)的外表面，所述下导电板(6038)的下端通过电源连接线(602)与电机传动连接机构(608)的左端相连接。
5.如权利要求1或4所述的一种转鼓真空过滤式给水工业废水处理装置，其特征在于：所述电机传动连接机构(608)由支撑卡齿导轮(6081)、第二导轮支撑杆(6082)、斜横齿导轮(6083)、固定竖向轴(6084)、双向卡齿轮(6085)、右斜齿轮(6086)、齿轮限位杆(6087)、左斜齿轮(6088)、电机转动轴(6089)、电机端子(60810)、独立电机(600811)、电机支撑底座(60812)组成，所述下导电板(6038)的下端通过电源连接线(602)与独立电机(600811)的左端相连接，所述独立电机(600811)的下端焊接于电机支撑底座(60812)的上端，所述电机支撑底座(60812)的下端焊接于限位支撑横板(604)的上端，所述独立电机(600811)的上端设有电机端子(60810)，所述独立电机(600811)的右端机械连接于电机转动轴(6089)的左端，所述电机转动轴(6089)的右端焊接于左斜齿轮(6088)的左端，所述左斜齿轮(6088)的外表面通过双向卡齿轮(6085)与右斜齿轮(6086)的外表面相连接，所述右斜齿轮(6086)的右端焊接于齿轮限位杆(6087)的左侧，所述双向卡齿轮(6085)的下端焊接于固定竖向轴(6084)的上端，所述固定竖向轴(6084)的下端装设于固定竖向轴(6084)的上端，所述固定竖向轴(6084)、的下侧相啮合于支撑卡齿导轮(6081)的外表面，所述支撑卡齿导轮(6081)的前后两端机械连接于第二导轮支撑杆(6082)的左侧，所述第二导轮支撑杆(6082)与齿轮限位杆(6087)的右端焊接于隔绝防护外壳(607)内壁的右侧。
6.如权利要求1所述的一种转鼓真空过滤式给水工业废水处理装置，其特征在于：所述下导向传导机构(606)由导向支撑导轮(6061)、第三导轮支撑杆(6062)、左传导杆(6063)、右传导杆(6064)、限位固定齿轮(6065)、凸块横向转轴(6066)、转轴支撑轴承(6067)、下连接皮带(6068)、固定卡齿导轮(6069)、第四导轮支撑杆(60610)组成，所述凸块横向转轴(6066)的右端设有转轴支撑轴承(6067)，所述凸块横向转轴(6066)的下表面装设于限位固定齿轮(6065)的外表面，所述限位固定齿轮(6065)前端的外侧机械连接于右传导杆(6064)的右端，所述右传导杆(6064)的左端活动连接于左传导杆(6063)的右端，所述左传导杆(6063)的左端装设于导向支撑导轮(6061)前端的外侧，所述导向支撑导轮(6061)的前后两端机械连接于第三导轮支撑杆(6062)的上端，所述导向支撑导轮(6061)的前端通过下连接皮带(6068)与固定卡齿导轮(6069)的前端相连接，所述固定卡齿导轮(6069)的前后两端机械连接于第四导轮支撑杆(60610)的下端，所述第四导轮支撑杆(60610)的上端焊接于限位支撑横板(604)的下端，所述固定卡齿导轮(6069)的外表面相啮合于搅拌破碎机构(605)的右端。
7.如权利要求1或6所述的一种转鼓真空过滤式给水工业废水处理装置，其特征在于：所述搅拌破碎机构(605)由三号凹槽轮(6051)、下凹槽互动带(6052)、防护固定端块(6053)、浆叶固定端(6054)、破碎浆叶(6055)、端块横向轴(6056)、密封防尘块(6057)、四号凹槽轮(6058)、斜竖齿导轮(6059)、互动连接轴杆(60510)组成，所述固定卡齿导轮(6069)的外表面相啮合于斜竖齿导轮(6059)右侧，所述斜竖齿导轮(6059)的左端焊接于互动连接轴杆(60510)的右端，所述互动连接轴杆(60510)的左端装设于三号凹槽轮(6051)的右侧，所述三号凹槽轮(6051)的外表面通过下凹槽互动带(6052)与四号凹槽轮(6058)的外表面相连接，所述四号凹槽轮(6058)的左端焊接于端块横向轴(6056)的右端，所述端块横向轴(6056)的外表面间隙配合于密封防尘块(6057)的内壁，所述密封防尘块(6057)的外表面贯穿于隔绝防护外壳(607)左端的下侧，所述端块横向轴(6056)的左端焊接于防护固定端块(6053)与浆叶固定端(6054)的右端，所述浆叶固定端(6054)的外表面设有破碎浆叶(6055)。
8.如权利要求1所述的一种转鼓真空过滤式给水工业废水处理装置，其特征在于：所述限位支撑轴承(6111)的右侧机械连接于固定限位挡板(6098)的左侧，所述横向螺纹轴杆(6115)的外表面相啮合于螺纹固定导轮(6031)后端的外侧，所述支撑卡齿导轮(6081)的外表面相啮合于凸块横向转轴(6066)的上表面。
说明书
一种转鼓真空过滤式给水工业废水处理装置
技术领域
本发明是一种转鼓真空过滤式给水工业废水处理装置，属于废水真空过滤处理设备领域。
背景技术
转鼓真空过滤装置连续式过滤机的一种。构造与转筒真空过滤机相似，操作原理也相同。以负压作过滤推动力，过滤面在圆柱形转鼓表面的连续过滤机。这种过滤机最初用于制碱和采矿工业，后来应用扩展到化工、煤炭和污泥脱水等部门。
现有技术中设备在进行工业废水的处理作业时，因设备处理的废水，为二次过滤废水，所含有的杂质和其他物体较多，而设备在进行处理作业时，常常会有到较为坚硬或无法过滤处理的物品，而设备无法将其破碎过滤，从而进行废水处理作业，从而影响其设备的处理效率，并进一步的增加了设备的运行压力。
发明内容
针对现有技术存在的不足，本发明目的是提供一种转鼓真空过滤式给水工业废水处理装置，以解决现有技术中设备在进行工业废水的处理作业时，因设备处理的废水，为二次过滤废水，所含有的杂质和其他物体较多，而设备在进行处理作业时，常常会有到较为坚硬或无法过滤处理的物品，而设备无法将其破碎过滤，从而进行废水处理作业，从而影响其设备的处理效率，并进一步的增加了设备的运行压力的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种转鼓真空过滤式给水工业废水处理装置，其结构包括动力电机、连接横转轴、料浆储蓄槽、搅拌连接臂、过滤转鼓器、搅拌破碎装置、废水分配端、控制操作机架、动力传导装置、转鼓支撑垫、电机缓冲垫，所述电机缓冲垫的上端装设于动力电机的下端，所述动力电机的上端机械连接于连接横转轴的下端，所述电机缓冲垫的右端焊接于转鼓支撑垫的左端，所述转鼓支撑垫的上端装设于过滤转鼓器的下端且为一体化结构，所述过滤转鼓器前端的上侧机械连接于搅拌破碎装置的后端，所述搅拌破碎装置的下端装设于废水分配端的上表面，所述废水分配端的后端与过滤转鼓器的前端相连接，所述过滤转鼓器的外表面间隙配合于料浆储蓄槽的外表面，所述过滤转鼓器的前端下侧装设于动力传导装置的后端，所述动力传导装置的右端装设于控制操作机架的左端，所述控制操作机架的后端机械连接于转鼓支撑垫的前端，所述搅拌破碎装置包括电源分配器、电源连接线、电源控制机构、限位支撑横板、搅拌破碎机构、下导向传导机构、隔绝防护外壳、电机传动连接机构、按钮控制机构、压力按钮、上导向传导机构，所述压力按钮的左端转设于按钮控制机构上端的右侧，所述按钮控制机构下端的左侧机械连接于上导向传导机构右端的下侧，所述上导向传导机构上端的左侧相啮合于电源控制机构的上端，所述电源控制机构下端的左侧通过电源连接线与电源分配器的下端相连接，所述电源分配器下端的左侧与电机传动连接机构的左侧通过电源连接线相连接，所述电源分配器左端的下侧通过电源连接线与电机传动连接机构的左侧相连接，所述电源分配器的外表面贯穿于隔绝防护外壳上端的左侧，所述电机传动连接机构右端的下侧相啮合于下导向传导机构的上端，所述下导向传导机构左侧的上侧与搅拌破碎机构的右端相连接，所述搅拌破碎机构的左端贯穿于隔绝防护外壳左端的下侧，所述电机传动连接机构上端的左侧焊接于限位支撑横板的上端，所述限位支撑横板的左端焊接于隔绝防护外壳内壁的左侧，所述压力按钮的外表面贯穿于隔绝防护外壳右端的上侧。
最佳的，所述按钮控制机构由一号连接导带、第一导轮支撑杆、导带限位导轮、二号连接导带、卡齿支撑轮、传导横向齿板、压力弹簧、固定限位挡板组成，所述压力按钮左端的上侧装设于压力弹簧的右端，所述压力弹簧的左端机械连接于固定限位挡板的右端，所述固定限位挡板的上端焊接于隔绝防护外壳内壁的上侧，所述压力按钮左端的下侧焊接于传导横向齿板的右端，所述传导横向齿板的下侧相啮合于卡齿支撑轮的外表面，所述卡齿支撑轮的前端与导带限位导轮的前端通过二号连接导带相连接，所述导带限位导轮的前后两端机械连接于第一导轮支撑杆的左端，所述第一导轮支撑杆的右端焊接于隔绝防护外壳内壁的右侧，所述导带限位导轮的外表面通过一号连接导带与上导向传导机构右端的下侧相连接。
最佳的，所述上导向传导机构由限位支撑轴承、固定横向转轴、上凹槽互动带、二号凹槽轮、横向螺纹轴杆、一号凹槽轮、固定横向轴、一号斜向轮、二号斜向轮、竖半螺纹滚轮、竖向螺纹轴杆组成，所述导带限位导轮的外表面通过一号连接导带与竖半螺纹滚轮的前端相连接，所述竖半螺纹滚轮后端的外侧相啮合于竖向螺纹轴杆的外表面，所述竖向螺纹轴杆的上端焊接于二号斜向轮的下端，所述二号斜向轮的上端相啮合于一号斜向轮的外表面，所述一号斜向轮的左端焊接于固定横向轴的右端，所述固定横向轴的左端焊接于一号凹槽轮的右端，所述一号凹槽轮的外表面通过上凹槽互动带与二号凹槽轮的外表面相连接，所述二号凹槽轮的右端焊接于固定横向转轴的左端，所述固定横向转轴的右侧装设于限位支撑轴承的左侧，所述二号凹槽轮的左端焊接于横向螺纹轴杆的右端。
最佳的，所述电源控制机构由螺纹固定导轮、上连接皮带、固定限位滚轮、一号导杆、二号导杆、卡齿传动轮、上导电板、下导电板、横向凸块导电板组成，所述螺纹固定导轮的前端与固定限位滚轮的前端通过上连接皮带相连接，所述固定限位滚轮前端的外侧机械连接于一号导杆的上端，所述一号导杆的下端活动连接于二号导杆的上端，所述二号导杆的下端装设于卡齿传动轮前端的外侧，所述卡齿传动轮的外表面相啮合于横向凸块导电板的外表面，所述横向凸块导电板的左侧间隙配合于上导电板与下导电板的外表面，所述下导电板的下端通过电源连接线与电机传动连接机构的左端相连接。
最佳的，所述电机传动连接机构由支撑卡齿导轮、第二导轮支撑杆、斜横齿导轮、固定竖向轴、双向卡齿轮、右斜齿轮、齿轮限位杆、左斜齿轮、电机转动轴、电机端子、独立电机、电机支撑底座组成，所述下导电板的下端通过电源连接线与独立电机的左端相连接，所述独立电机的下端焊接于电机支撑底座的上端，所述电机支撑底座的下端焊接于限位支撑横板的上端，所述独立电机的上端设有电机端子，所述独立电机的右端机械连接于电机转动轴的左端，所述电机转动轴的右端焊接于左斜齿轮的左端，所述左斜齿轮的外表面通过双向卡齿轮与右斜齿轮的外表面相连接，所述右斜齿轮的右端焊接于齿轮限位杆的左侧，所述双向卡齿轮的下端焊接于固定竖向轴的上端，所述固定竖向轴的下端装设于固定竖向轴的上端，所述固定竖向轴、的下侧相啮合于支撑卡齿导轮的外表面，所述支撑卡齿导轮的前后两端机械连接于第二导轮支撑杆的左侧，所述第二导轮支撑杆与齿轮限位杆的右端焊接于隔绝防护外壳内壁的右侧。
最佳的，所述下导向传导机构由导向支撑导轮、第三导轮支撑杆、左传导杆、右传导杆、限位固定齿轮、凸块横向转轴、转轴支撑轴承、下连接皮带、固定卡齿导轮、第四导轮支撑杆组成，所述凸块横向转轴的右端设有转轴支撑轴承，所述凸块横向转轴的下表面装设于限位固定齿轮的外表面，所述限位固定齿轮前端的外侧机械连接于右传导杆的右端，所述右传导杆的左端活动连接于左传导杆的右端，所述左传导杆的左端装设于导向支撑导轮前端的外侧，所述导向支撑导轮的前后两端机械连接于第三导轮支撑杆的上端，所述导向支撑导轮的前端通过下连接皮带与固定卡齿导轮的前端相连接，所述固定卡齿导轮的前后两端机械连接于第四导轮支撑杆的下端，所述第四导轮支撑杆的上端焊接于限位支撑横板的下端，所述固定卡齿导轮的外表面相啮合于搅拌破碎机构的右端。
最佳的，所述搅拌破碎机构由三号凹槽轮、下凹槽互动带、防护固定端块、浆叶固定端、破碎浆叶、端块横向轴、密封防尘块、四号凹槽轮、斜竖齿导轮、互动连接轴杆组成，所述固定卡齿导轮的外表面相啮合于斜竖齿导轮右侧，所述斜竖齿导轮的左端焊接于互动连接轴杆的右端，所述互动连接轴杆的左端装设于三号凹槽轮的右侧，所述三号凹槽轮的外表面通过下凹槽互动带与四号凹槽轮的外表面相连接，所述四号凹槽轮的左端焊接于端块横向轴的右端，所述端块横向轴的外表面间隙配合于密封防尘块的内壁，所述密封防尘块的外表面贯穿于隔绝防护外壳左端的下侧，所述端块横向轴的左端焊接于防护固定端块与浆叶固定端的右端，所述浆叶固定端的外表面设有破碎浆叶。
最佳的，所述限位支撑轴承的右侧机械连接于固定限位挡板的左侧，所述横向螺纹轴杆的外表面相啮合于螺纹固定导轮后端的外侧，所述支撑卡齿导轮的外表面相啮合于凸块横向转轴的上表面。
最佳的，所述破碎浆叶采用全钢材质，具有坚硬、不易损坏、耐磨的特性。
有益效果
本发明一种转鼓真空过滤式给水工业废水处理装置，当设备处理工业废水时，工作人员可将从废水分配端放置进过滤转鼓器，从而在动力电机的作用下，废水将会过滤，从而将其杂质放置在料浆储蓄槽上，而在设备遇到较为坚硬的物品时，工作人员可按下压力按钮，使其压力按钮能够向左运动，并在其传导横向齿板的作用下，使其卡齿支撑轮带动其导带限位导轮转动，而在一号连接导带的作用下，竖半螺纹滚轮将会使其竖向螺纹轴杆带动一号斜向轮与二号斜向轮转动，从而能够由一号凹槽轮带动其二号凹槽轮与横向螺纹轴杆转动，从而由横向螺纹轴杆带动螺纹固定导轮，并在其上连接皮带的作用下，使其固定限位滚轮跟随螺纹固定导轮转动，并由一号导杆与二号导杆带动卡齿传动轮，从而使其卡齿传动轮推动其横向凸块导电板向左运动，从而使其上导电板与下导电板能够在横向凸块导电板的作用下相连接，使其电源分配器能够在电源连接线的作用下为其独立电机提供电力，从而使其独立电机带动其左斜齿轮与电机转动轴转动，而后由双向卡齿轮带动其斜横齿导轮转动，使其支撑卡齿导轮带动其凸块横向转轴转动，而在左传导杆与右传导杆的作用下，限位固定齿轮能够带动其导向支撑导轮转动，而由下连接皮带，导向支撑导轮将会使其第四导轮支撑杆带动斜竖齿导轮，从而最终让其破碎浆叶转动，从而能有效的进行杂质的破碎搅拌作业：通过在设备上增加了搅拌破碎装置，使其设备在进行工业废水的处理作业时，能够有效并进行一定程度上破碎其废水中较为坚硬或无法过滤处理的物质，从而能够使其设备能够更为有效的进行废水处理作业，并能够大大的提升其设备的工作效率，并减少其设备的运行压力。
