申请日2013.06.17
公开(公告)日2014.01.22
IPC分类号C02F3/00
摘要

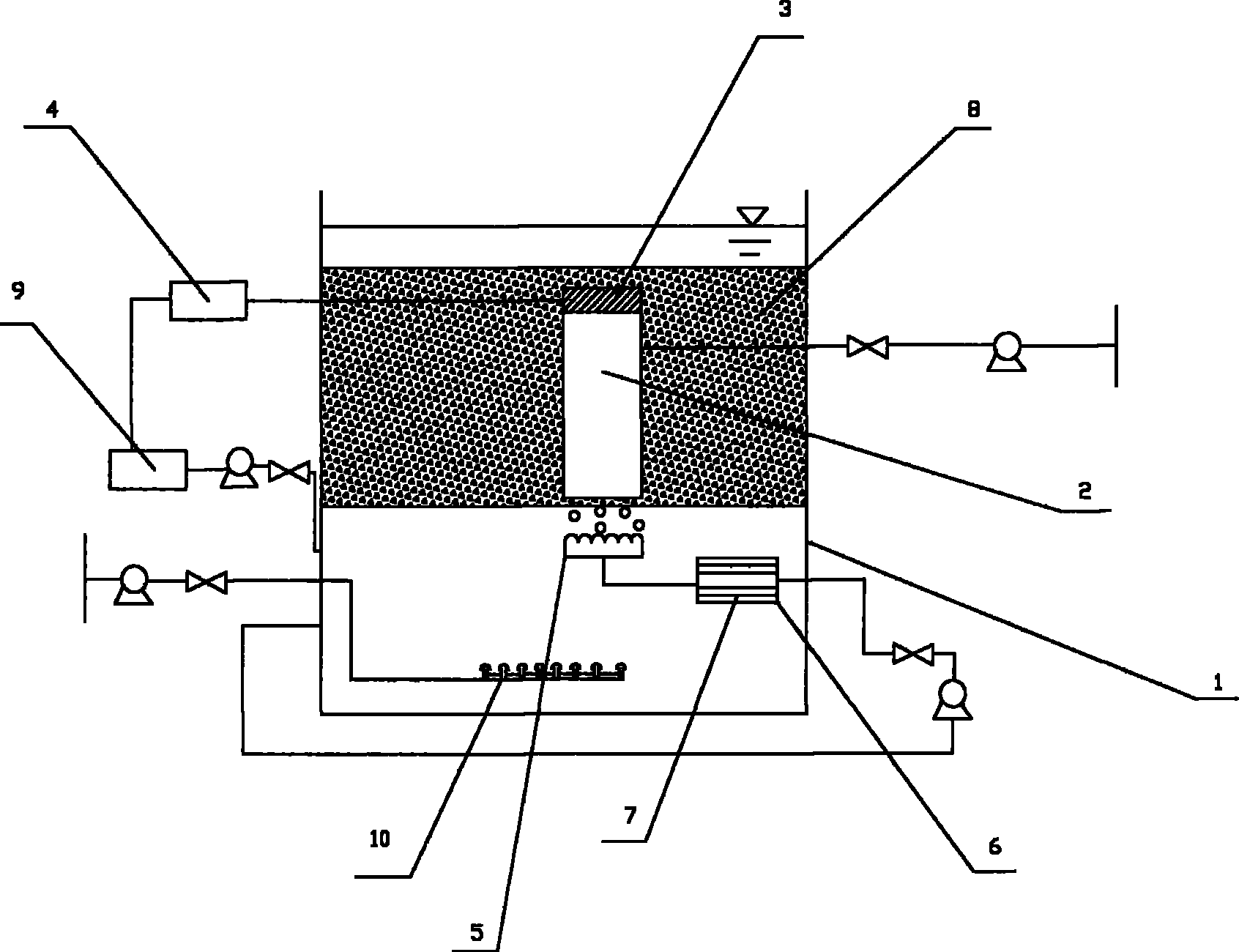

本实用新型公开了一种吸附污泥强生物降解佳的膜生物反应器，包括生物反应池(1)和平板膜组件(2)，所述生物反应池(1)内设有所述平板膜组件(2)，所述平板膜组件(2)上端设有振动器(3)，所述生物反应池(1)外设有控制系统(4)，所述控制系统(4)与振动器(3)连接，所述平板膜组件(2)正下方设有曝气管(5)，所述曝气管(5)与射流器(6)连接，所述射流管(6)内设有空气管(7)，所述生物反应池(1)内设有折流板(8)，所述生物反应池(1)外设有吸附剂制备器(9)，所述吸附剂制备器(9)与控制系统(4)连接。本实用新型吸附污泥强，生物降解佳，结构设计合理，具有实用性。
权利要求书
1.一种吸附污泥强生物降解佳的膜生物反应器，其特征在于：包括生物反应池(1)和平板膜组件(2)，所述生物反应池(1)内设有所述平板膜组件(2)，所述平板膜组件(2)上端设有振动器(3)，所述生物反应池(1)外设有控制系统(4)，所述控制系统(4)与振动器(3)连接，所述平板膜组件(2)正下方设有曝气管(5)，所述曝气管(5)与射流器(6)连接，射流管(6)内设有空气管(7)，所述生物反应池(1)内设有折流板(8)，所述生物反应池(1)外设有吸附剂制备器(9)，所述吸附剂制备器(9)与控制系统(4)连接。
2.根据权利要求1所述的吸附污泥强生物降解佳的膜生物反应器，其特征在于：所述曝气管(5)的下方设有微孔曝气管(10)。
说明书
一种吸附污泥强生物降解佳的膜生物反应器
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种吸附污泥强生物降解佳的膜生物反应器。
背景技术
膜生物反应器作为一种污水处理技术，越来越受到人们的广泛应用，但现有的膜生物反应器没有设有振动器，很容易造成平板膜的污染和堵塞;此外，现有的膜生物反应器由于曝气方式单一，会导致能耗过高和降低污水处理率;接着，现有的膜生物反应器没有设有射流器，导致膜生物反应器运行起来噪音比较大，运行的能耗比较高，污水处理率比较低;此外，现有的膜生物反应器没有设有吸附剂制备器，导致吸附污泥差。现有市场上流行的膜生物反应器吸附污泥差，生物降解率低，结构设计不合理，已经不能满足消费者的需求。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是提供吸附污泥强，生物降解佳，结构设计合理的心电图仪。
(二)技术方案
为解决上述技术问题，本实用新型所采用的技术方案是：一种吸附污泥强生物降解佳的膜生物反应器，包括生物反应池(1)和平板膜组件(2)，所述生物反应池(1)内设有所述平板膜组件(2)，所述平板膜组件(2)上端设有振动器(3)，所述生物反应池(1)外设有控制系统(4)，所述控制系统(4)与振动器(3)连接，所述平板膜组件(2)正下方设有曝气管(5)，所述曝气管(5)与射流器(6)连接，所述射流管(6)内设有空气管(7)，所述生物反应池(1)内设有折流板(8)，所述生物反应池(1)外设有吸附剂制备器(9)，所述吸附剂制备器(9)与控制系统(4)连接。所述曝气管(5)的下方设有微孔曝气管(10)。
(三)有益效果
本实用新型相比较于现有技术，具有如下有益效果：由于曝气管的下方设有微孔曝气管，有利于提高氧份利用率，生物降解佳，提高处理效果;由于平板膜的上端设有振动器，有利于降低平板膜的污染率;由于设有射流器，有利于降低运行噪音，提高出水水质;由于设有吸附剂制备器，有利于吸附污泥。本实用新型吸附污泥强，生物降解佳，结构设计合理，具有实用性。
