申请日2018.04.28
公开(公告)日2019.01.01
IPC分类号C02F3/30; C02F3/12
摘要
本实用新型公开了一种基于MBR膜处理系统的一体化污水处理设备，包括设备主壳体，设备主壳体内依次设有缺氧区、MBR膜处理区和配套设备区，缺氧区的一端设有进水口且该进水口设置有防虹吸进水槽，缺氧区内设有多条并列排列的“L”形布水管;MBR膜处理区内设有上部布水管、底部曝气管、高分子生物载体填料、膜片、膜支架、膜片曝气管;配套设备区内设有曝气风机和PLC控制柜。本实用新型通过将防虹吸进水槽、布水管、MBR膜处理系统、曝气风机和PLC控制柜进行有效整合并集成在一个设备主壳体内，依据污水特性设置处理目标明确的功能区域，在确保污水稳定达标排放的同时又节约用地、管理便捷，减少对环境的污染。
权利要求书
1.一种基于MBR膜处理系统的一体化污水处理设备，包括设备主壳体，其特征在于：所述设备主壳体内依次设有缺氧区、MBR膜处理区和配套设备区，所述缺氧区的一端设有进水口且该进水口设置有防虹吸进水槽，所述缺氧区内设有多条并列排列的“L”形布水管，所述防虹吸进水槽的上端与多条进水管的出口连接，所述防虹吸进水槽的下端与多条“L”形布水管的竖管的上端连接，多条“L”形布水管的横管置于所述缺氧区内的底部;所述MBR膜处理区内设有上部布水管、底部曝气管、高分子生物载体填料、膜片、膜支架、膜片曝气管，所述缺氧区的另一端的上部与所述上部布水管的进水口连接，所述底部曝气管安装于所述MBR膜处理区所在的设备主壳体内的底部，所述高分子生物载体填料置于所述MBR膜处理区所在的设备主壳体内，所述膜片和所述膜片曝气管安装于所述膜支架上;所述配套设备区设于所述MBR膜处理区的一侧，所述配套设备区内设有曝气风机和PLC控制柜，所述曝气风机的控制输入端与所述PLC控制柜的控制输出端连接，所述曝气风机的出风口通过风管分别与所述底部曝气管和所述膜片曝气管连接。
2.根据权利要求1所述的基于MBR膜处理系统的一体化污水处理设备，其特征在于：所述配套设备区内还设有用于对所述MBR膜处理区进行清洗的加药反洗整套设备和用于排出净水且与所述MBR膜处理区的出水口连接的产水系统，所述产水系统的出水口为所述一体化污水处理设备的出水口，所述加药反洗整套设备的控制输入端和所述产水系统的控制输入端分别与所述PLC控制柜的控制输出端连接。
3.根据权利要求1或2所述的基于MBR膜处理系统的一体化污水处理设备，其特征在于：所述设备主壳体为碳钢壳体、不锈钢壳体或玻璃钢壳体。
4.根据权利要求1或2所述的基于MBR膜处理系统的一体化污水处理设备，其特征在于：所述设备主壳体为地上式壳体或地埋式壳体。
5.根据权利要求1或2所述的基于MBR膜处理系统的一体化污水处理设备，其特征在于：所述设备主壳体上与所述缺氧区、所述MBR膜处理区和所述配套设备区对应的位置分别设有排空管道，所述设备主壳体上与所述配套设备区对应的位置设有外排水管。
说明书
基于MBR膜处理系统的一体化污水处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种基于MBR膜处理系统的一体化污水处理设备。
背景技术
民用污水如生活污水，具有分散性强、对环境的影响大、危害大的特点，普通MBR膜处理工艺的集成式设备难以在水利条件、工艺稳定性上满足使用要求，所以，如何在确保污水稳定达标排放的同时又节约用地、管理便捷，是目前本技术领域人员亟待解决的问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种基于MBR膜处理系统的一体化污水处理设备。
本实用新型通过以下技术方案来实现上述目的：

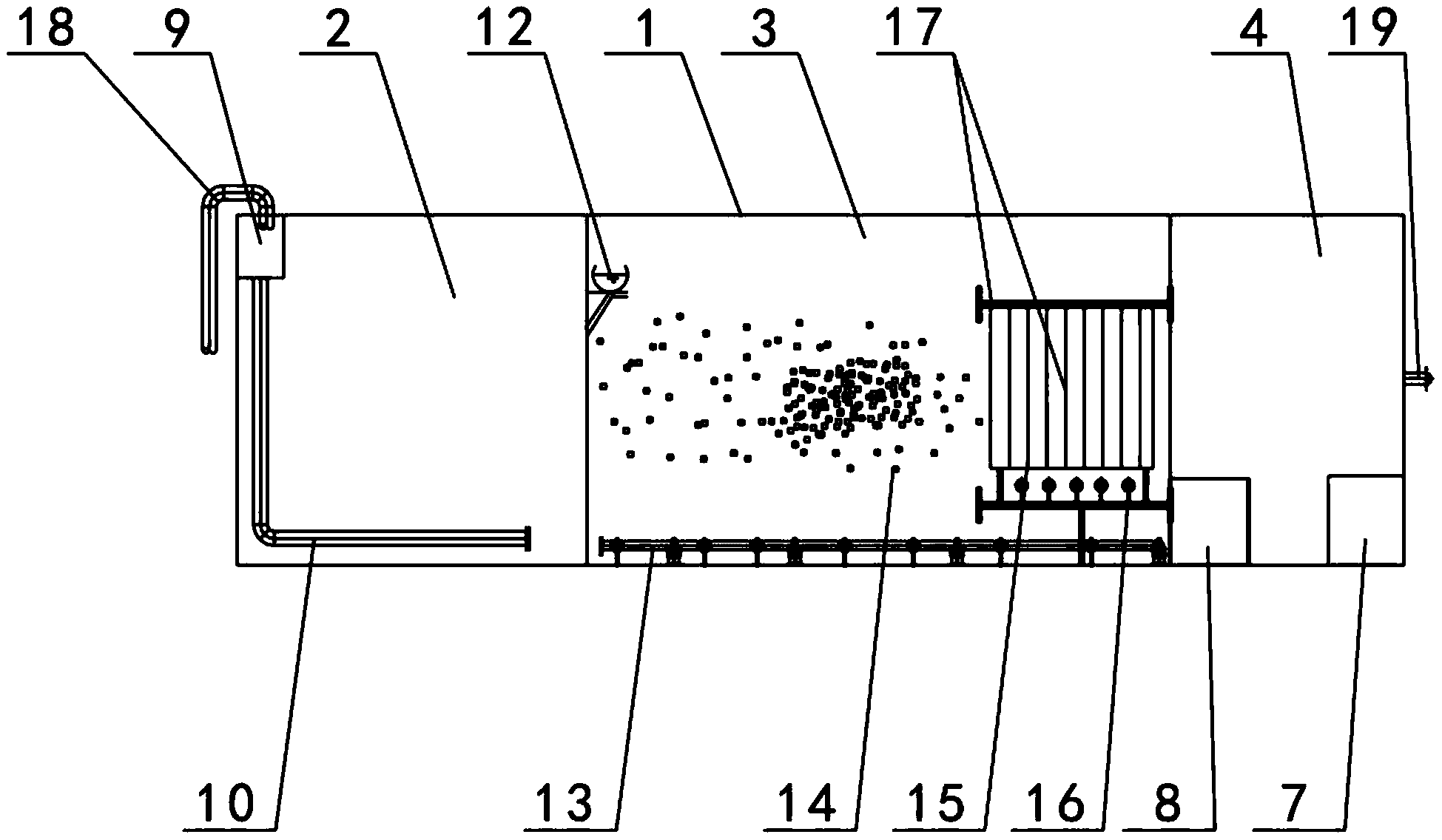

一种基于MBR膜处理系统的一体化污水处理设备，包括设备主壳体，所述设备主壳体内依次设有缺氧区、MBR膜处理区和配套设备区，所述缺氧区的一端设有进水口且该进水口设置有防虹吸进水槽，所述缺氧区内设有多条并列排列的“L”形布水管，所述防虹吸进水槽的上端与多条进水管的出口连接，所述防虹吸进水槽的下端与多条“L”形布水管的竖管的上端连接，多条“L”形布水管的横管置于所述缺氧区内的底部;所述MBR膜处理区内设有上部布水管、底部曝气管、高分子生物载体填料、膜片、膜支架、膜片曝气管，所述缺氧区的另一端的上部与所述上部布水管的进水口连接，所述底部曝气管安装于所述MBR膜处理区所在的设备主壳体内的底部，所述高分子生物载体填料置于所述MBR膜处理区所在的设备主壳体内，所述膜片和所述膜片曝气管安装于所述膜支架上;所述配套设备区设于所述MBR膜处理区的一侧，所述配套设备区内设有曝气风机和PLC控制柜，所述曝气风机的控制输入端与所述PLC控制柜的控制输出端连接，所述曝气风机的出风口通过风管分别与所述底部曝气管和所述膜片曝气管连接。
上述结构中，缺氧区的防虹吸进水槽和“L”形布水管，MBR膜处理区的上部布水管、底部曝气管、高分子生物载体填料、膜片、膜支架、膜片曝气管，以及配套设备区的曝气风机和PLC控制柜，均采用现有技术中的常规部件或材料，相互连接结构也为常规连接结构;防虹吸进水槽可以改善同类设备进水虹吸导致的进水不稳定情况;MBR膜处理区的上部布水管、底部曝气管、高分子生物载体填料、膜片、膜支架、膜片曝气管共同构成MBR膜处理系统;MBR膜处理区的高分子生物载体填料能有效增强同比池容的反应效果，保证出水有效达标;本实用新型的重点是将各部件进行有效整合并集成在一个设备主壳体内，实现排水稳定达标且节约用地的目的。
进一步，所述配套设备区内还设有用于对所述MBR膜处理区进行清洗的加药反洗整套设备和用于排出净水且与所述MBR膜处理区的出水口连接的产水系统，所述产水系统的出水口为所述一体化污水处理设备的出水口，所述加药反洗整套设备的控制输入端和所述产水系统的控制输入端分别与所述PLC控制柜的控制输出端连接。这里的加药反洗整套设备和产水系统均采用常规的设备，本实用新型的重点只是将其整合在一体化污水处理设备中。
根据应用需要，所述设备主壳体为碳钢壳体、不锈钢壳体或玻璃钢壳体。
根据应用需要，所述设备主壳体为地上式壳体或地埋式壳体。
进一步，所述设备主壳体上与所述缺氧区、所述MBR膜处理区和所述配套设备区对应的位置分别设有排空管道，所述设备主壳体上与所述配套设备区对应的位置设有外排水管。
本实用新型的有益效果在于：
本实用新型通过将防虹吸进水槽、布水管、MBR膜处理系统、曝气风机和PLC控制柜进行有效整合并集成在一个设备主壳体内，依据污水特性设置处理目标明确的功能区域，在确保污水稳定达标排放的同时又节约用地、管理便捷，减少对环境的污染;布水管的设置可以改善同类设备易出现的反应区布水不均匀、污水短流导致的处理水力停留时间缩短进而影响处理效果的问题。
