申请日2019.01.04
公开(公告)日2019.05.10
IPC分类号F17D5/00; F17D5/06
摘要
本发明公开了一种城市雨污水管网错接漏接快速排查系统和方法，该系统包括：发射装置、与发射模块配合使用的多个接收装置和控制模块;发射装置安装在目标区域内的目标窨井盖上，并用于向窨井内发射特征性的低频声波;各接收装置分别安装在目标区域内除目标窨井盖外的其他窨井盖上，并用于接收发射装置发射的特征性的低频声波;控制模块获取各接收装置接收到的各个特征性的低频声波，根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网是否出现错接或漏接。
权利要求书

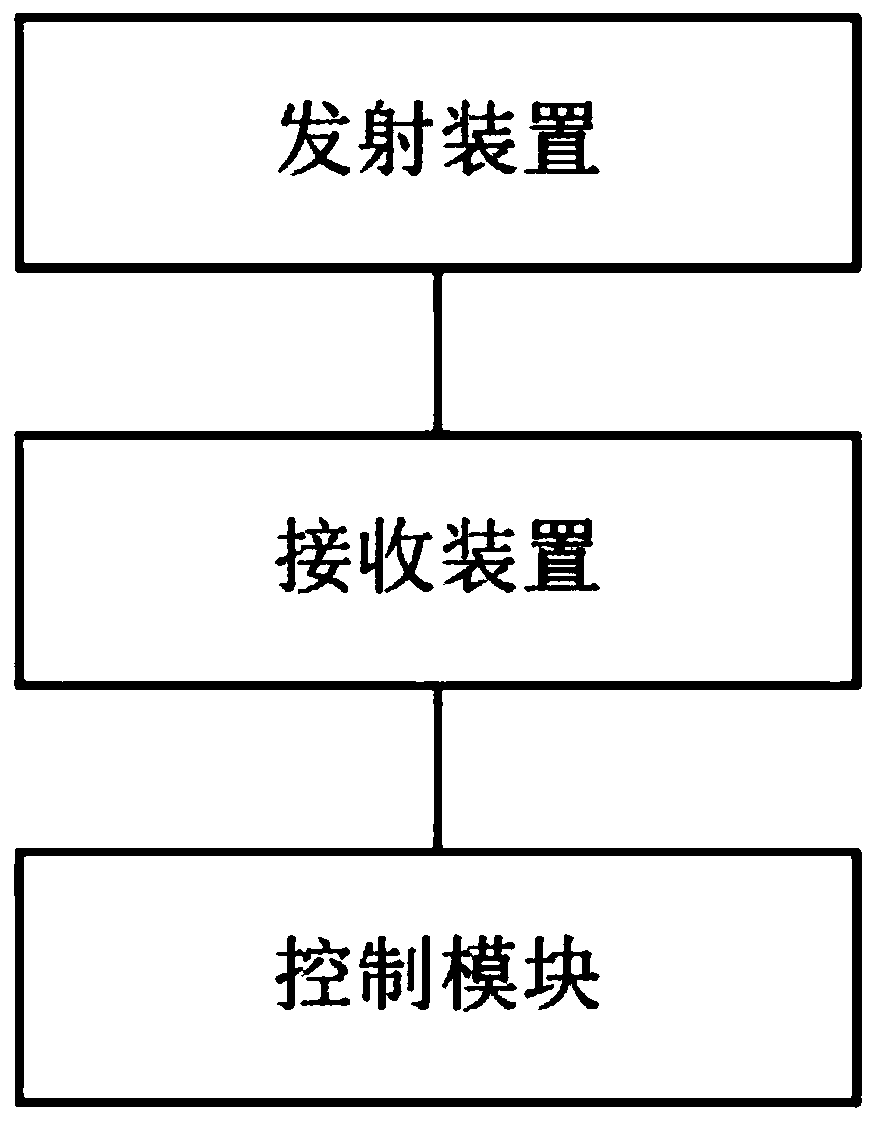

1.一种城市雨污水管网错接漏接快速排查系统，其特征在于，包括：发射装置、与发射模块配合使用的多个接收装置和控制模块;
发射装置安装在目标区域内的目标窨井盖上，并用于向窨井内发射特征性的低频声波;
各接收装置分别安装在目标区域内除目标窨井盖外的其他窨井盖上，并用于接收发射装置发射的特征性的低频声波;
控制模块获取各接收装置接收到的各个特征性的低频声波，根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网是否出现错接或漏接。
2.根据权利要求1所述的城市雨污水 管网错接漏接快速排查系统，其特征在于，所述控制模块，具体用于：
根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网之间的距离、高下和连接关系;
根据目标区域的窨井内管网之间的距离、高下和连接关系确定目标区域的窨井内管网是否出现错接或漏接。
3.一种城市雨污水管网错接漏接快速排查方法，其特征在于，包括：
在目标区域内的目标窨井盖上安装发射装置，通过发射装置向窨井内发射特征性的低频声波;
在目标区域内除目标窨井盖外的其他窨井盖上分别安装接收装置，通过各个接收装置接收发射装置发射的特征性的低频声波;
根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网是否出现错接或漏接。
4.根据权利要求3所述的城市雨污水管网错接漏接快速排查方法，其特征在于，所述根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网是否出现错接或漏接，具体包括：
根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网之间的距离、高下和连接关系;
根据目标区域的窨井内管网之间的距离、高下和连接关系确定目标区域的窨井内管网是否出现错接或漏接。
说明书
一种城市雨污水管网错接漏接快速排查系统和方法
技术领域
本发明涉及排水技术领域，尤其涉及一种城市雨污水管网错接漏接快速排查系统和方法。
背景技术
窨井是城市地下管线中转、控制的地下空间，在城市中，所有的公共供水、污水渠、电话线、光纤网络都可能透过窨井下的地下通道联结。
在实际的操作过程中，在某一区域内窨井类型通常是混乱和未知的，窨井内管网的维护、故障检测等操作需要工作人员打开窨井盖并进入到下水道内进行操作，非常不便、且效率低下，而且窨井梯子往往比较湿滑，工作人员踩踏在窨井梯上很容易打滑跌落，安全性不高。
发明内容
基于背景技术存在的技术问题，本发明提出了一种城市雨污水管网错接漏接快速排查系统和方法;
本发明提出的一种城市雨污水管网错接漏接快速排查系统，包括：发射装置、与发射模块配合使用的多个接收装置和控制模块;
发射装置安装在目标区域内的目标窨井盖上，并用于向窨井内发射特征性的低频声波;
各接收装置分别安装在目标区域内除目标窨井盖外的其他窨井盖上，并用于接收发射装置发射的特征性的低频声波;
控制模块获取各接收装置接收到的各个特征性的低频声波，根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网是否出现错接或漏接。
优选地，所述控制模块，具体用于：
根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网之间的距离、高下和连接关系;
根据目标区域的窨井内管网之间的距离、高下和连接关系确定目标区域的窨井内管网是否出现错接或漏接。
一种城市雨污水管网错接漏接快速排查方法，包括：
在目标区域内的目标窨井盖上安装发射装置，通过发射装置向窨井内发射特征性的低频声波;
在目标区域内除目标窨井盖外的其他窨井盖上分别安装接收装置，通过各个接收装置接收发射装置发射的特征性的低频声波;
根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网是否出现错接或漏接。
优选地，所述根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网是否出现错接或漏接，具体包括：
根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网之间的距离、高下和连接关系;
根据目标区域的窨井内管网之间的距离、高下和连接关系确定目标区域的窨井内管网是否出现错接或漏接。
本发明通过在目标区域内的目标窨井盖上安装发射装置并向窨井内发射特征性的低频声波，在目标区域内除目标窨井盖外的其他窨井盖上分别安装接收装置，通过各个接收装置接收发射装置发射的特征性的低频声波，然后根据各个特征性的低频声波的低频声波特征频谱确定目标区域的窨井内管网是否出现错接或漏接，如此，可快速理清城市窨井内管网之间的距离、高下和连接关系，以发现管网是否存在错接、漏接问题，能够有效提升管网的排查效率，提高城市管网管理水平，进一步的，可根据城市窨井内管网之间的距离、高下和连接关系，绘制窨井和管网的连接关系图，为后期管网建设施工提供技术数据。
