申请日2018.05.29
公开(公告)日2019.02.15
IPC分类号C02F9/14; C02F101/16
摘要
本实用新型公开的一种焦化废水脱氮装置，属于废水处理技术领域。包括：用于存储待处理焦化废水的储水箱、用于种栽植物的种植缸和用于对污水进行处理的吸附箱;储水箱与种植缸的污水入口连通，种植缸的污水出口与吸附箱的进水口连通;吸附箱的出水口端连接有回水管路和排水管路，出水口通过回水管路与种植缸的污水入口连通，通过排水管路排放污水;在种植缸内装填有用于栽种植物的细沙;在吸附箱内填装有吸附剂。本装置实现了环境的绿化，结构新颖、绿色环保，不仅可以实现焦化废水氨氮的脱除，降低焦化废水的毒害作用，还可以实现焦化废水的资源化利用。
权利要求书

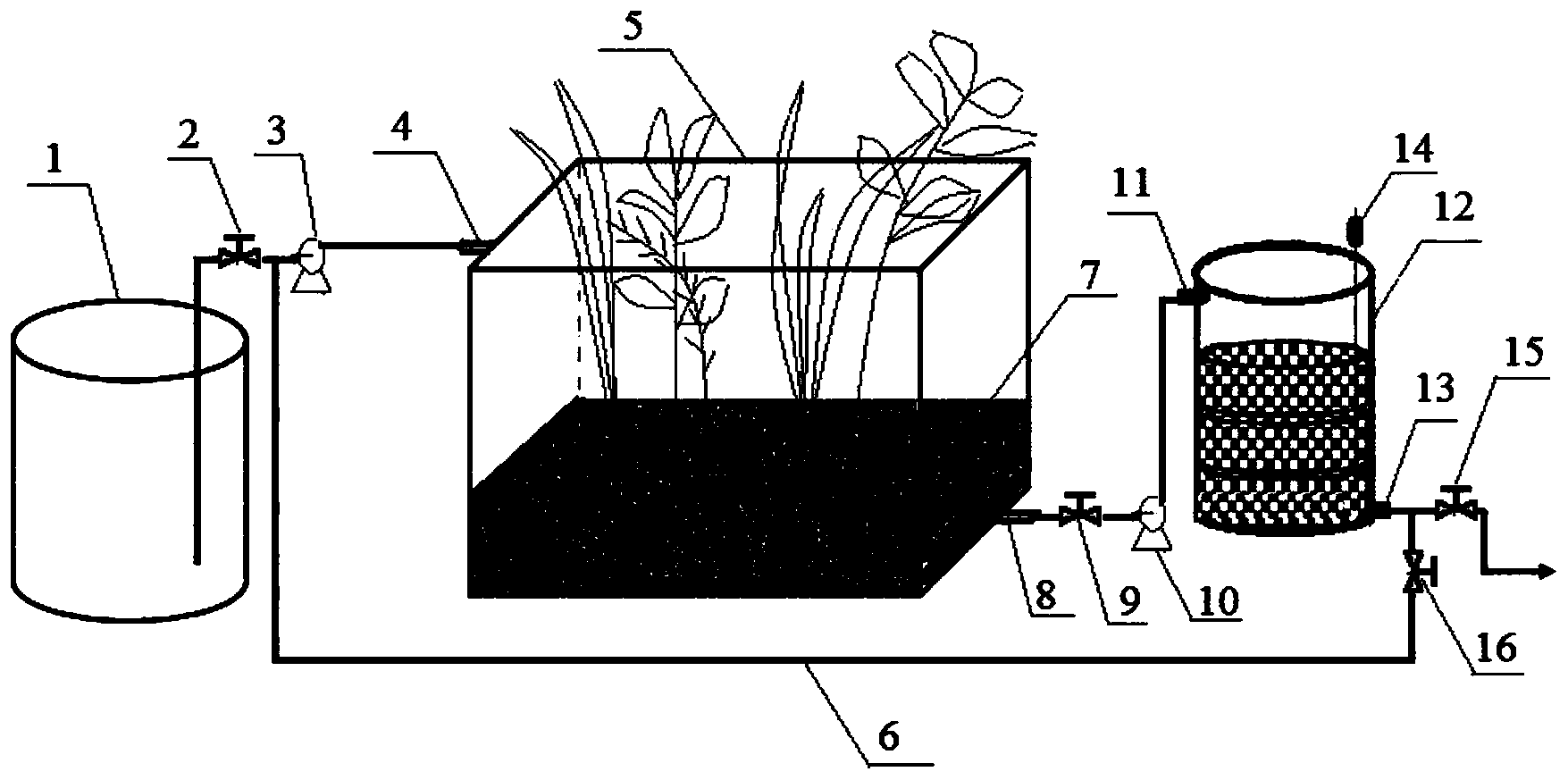

1.一种焦化废水脱氮装置，其特征在于，包括用于存储待处理焦化废水的储水箱(1)、用于种栽植物的种植缸(5)和用于对污水进行处理的吸附箱(12);储水箱(1)与种植缸(5)的污水入口(4)连通，种植缸(5)的污水出口(8)与吸附箱(12)的进水口(11)连通;
吸附箱(12)的出水口(13)端连接有回水管路(6)和排水管路，出水口(13)通过回水管路(6)与种植缸(5)的污水入口(4)连通，通过排水管路排放污水;
在种植缸(5)内装填有用于栽种植物的细沙(7);在吸附箱(12)内填装有吸附剂。
2.根据权利要求1所述的焦化废水脱氮装置，其特征在于，储水箱(1)通过管路与种植缸(5)的污水入口(4)连接，在该管路上依次设置第一球阀(2)和第一蠕动泵(3)。
3.根据权利要求1所述的焦化废水脱氮装置，其特征在于，种植缸(5)的污水出口(8)通过管路与吸附箱(12)的进水口(11)连接，在该管路上依次设有第二球阀(9)和第二蠕动泵(10)。
4.根据权利要求1所述的焦化废水脱氮装置，其特征在于，吸附箱(12)的出水口(13)端还设有第三球阀(15)和第四球阀(16)，第三球阀(15)安装在排水管路上，第四球阀(16)安装在回水管路(6)上。
5.根据权利要求1所述的焦化废水脱氮装置，其特征在于，吸附箱(12)内装填的吸附剂的高度不低于吸附箱(12)高度的二分之一。
6.根据权利要求1所述的焦化废水脱氮装置，其特征在于，种植缸(5)中的细沙(7)的装填高度为种植缸(5)高度的1/3-1/2。
7.根据权利要求1所述的焦化废水脱氮装置，其特征在于，种植缸(5)内的水分不高出种植缸(5)的二分之一处且不低于植物根部。
8.根据权利要求1所述的焦化废水脱氮装置，其特征在于，吸附箱(12)上设有取样分析口(14)。
说明书
一种焦化废水脱氮装置
技术领域
本实用新型涉及焦化废水处理技术领域，特别是涉及一种焦化废水脱氮装置。
背景技术
焦化废水主要来自焦炉煤气初冷及焦化生产过程中的生产用水与蒸汽冷凝废水。焦化废水是一种典型的有毒难降解有机废水，具有水量大、水质多变，成分复杂、氨氮含量高等特点。焦化废水中大量的含氮化合物若不经过有效处理而直接排放到自然界，不仅会造成环境污染、破坏生态平衡、致使水体富营养化，而且具有致畸、致突变、致癌等风险。对于焦化废水这一世界性难题，国内外学者已开展了大量基础理论与应用研究。焦化废水的常用处理方法有生物法、化学法、物理法、及这些方法的组合应用。在所有方法中，生物脱氮法具有脱氮效果明显、可操作性强、成本低且无二次污染等优点，已逐渐成为各行业废水脱氮处理的主要方式之一。
目前，污水处理厂普遍采用硝化反硝化技术进行废水的脱氮，然而由于焦化废水的C/N值低，在废水处理过程中需外加碳源(如葡萄糖、乙酸、甲醇等)、提高回流比来完成异养反硝化作用，直接造成了能耗、成本的增加，同时操作难度增加，还会有亚硝酸盐累积或COD溢出的风险。
因此，开发一种新的焦化废水处理技术迫在眉睫。
实用新型内容
为了克服现有技术中存在的问题，本实用新型的目的在于提供一种焦化废水脱氮装置，该装置结构设计合理，绿色环保，不仅可以实现焦化废水氨氮的脱除，降低焦化废水的毒害作用，还可以实现焦化废水的资源化利用。
本实用新型是通过以下技术方案来实现：
一种焦化废水脱氮装置，包括用于存储待处理焦化废水的储水箱、用于种栽植物的种植缸和用于对污水进行处理的吸附箱;储水箱与种植缸的污水入口连通，种植缸的污水出口与吸附箱的进水口连通;吸附箱的出水口端连接有回水管路和排水管路，出水口通过回水管路与种植缸的污水入口连通，通过排水管路排放污水;在种植缸内装填有用于栽种植物的细沙;在吸附箱内填装有吸附剂。
优选地，储水箱通过管路与种植缸的污水入口连接，在该管路上依次设置第一球阀和第一蠕动泵。
优选地，种植缸的污水出口通过管路与吸附箱的进水口连接，在该管路上依次设有第二球阀和第二蠕动泵。
优选地，吸附箱的出水口端还设有第三球阀和第四球阀，第三球阀安装在排水管路上，第四球阀安装在回水管路上。
优选地，吸附箱内装填的吸附剂的高度不低于吸附箱高度的二分之一。
优选地，种植缸中的细沙的装填高度为种植缸高度的1/3-1/2。
优选地，种植缸内的水分不高出种植缸的二分之一处且不低于植物根部。
优选地，吸附箱上设有取样分析口。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型公开的焦化废水脱氮装置，通过污水入口将存储的焦化废水送入种植缸，被种植缸中的植物吸收处理一段时间，起到初步的净化处理，之后再经过吸附箱内的吸附剂处理，大量的吸附硝酸根离子，对污水进行有效处理，当水中氮含量达不到要求时，污水通过回水管路流入种植缸，再次循环处理;如果达到排放要求，则通过排水管路排放污水。本装置结构新颖、设计合理、绿色环保，不仅可以实现焦化废水氨氮的脱除，降低焦化废水的毒害作用，还可以实现焦化废水的资源化利用。
进一步，本实用新型通过设置蠕动泵与球阀，便于灵活对焦化废水进行输送与流量调节，整个处理过程除了输送设备蠕动泵需要提供能源外，其他处理过程均不需要提供任何外加能源，节省成本。
进一步地，吸附箱上还设有取样分析口，可以实时对吸附箱中的水样成分进行测试分析，取样方便。
