申请日2018.05.29
公开(公告)日2019.02.22
IPC分类号B01D36/04
摘要
本实用新型公开了一种稀土生产加工用废水处理装置,包括箱体、过滤网和传送带，所述箱体的上部安装有盖体，且箱体的内部安装有水平设置的过滤网，箱体的侧壁开设有进水孔，且进水孔的内部焊接有进水管，进水管的一端焊接有连通管，连通管的侧壁焊接有分布管，箱体的侧壁开设有进料孔，且进料孔的内部焊接有进料管，进料管设置在分布管的下侧，箱体的下侧通过密封轴承连接有传动轴，传动轴的上部套设有传送带，本装置采用中部进水，顶部出水的方式对稀土废水进行处理，实现连续处理，提高了处理量，箱体的底部设置了清洁孔，清理时只需使驱动电机带动传送带转动，将沉淀物传送出即可，清理方便。
权利要求书

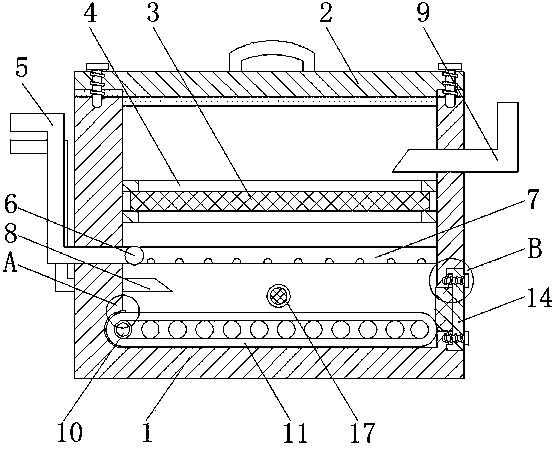

1.一种稀土生产加工用废水处理装置，包括箱体(1)、过滤网(3)和传送带(11)，其特征在于，所述箱体(1)的上部安装有盖体(2)，且箱体(1)的内部安装有水平设置的过滤网(3)，箱体(1)的侧壁开设有进水孔，且进水孔的内部焊接有进水管(5)，进水管(5)的一端焊接有连通管(6)，连通管(6)的侧壁焊接有分布管(7)，箱体(1)的侧壁开设有进料孔，且进料孔的内部焊接有进料管(8)，进料管(8)设置在分布管(7)的下侧，箱体(1)的侧壁开设有溢流孔，且溢流孔的内部焊接有溢流管(9)，箱体(1)的下侧通过密封轴承连接有传动轴(10)，传动轴(10)的上部套设有传送带(11)，箱体(1)的一侧安装有密封块(13)，箱体(1)的另一侧开设有清洁孔，且清洁孔的内部插接有连接塞(15)，连接塞(15)的一侧胶接有连接板(14)，连接板(14)和箱体(1)通过螺栓连接，传送带(11)的上侧设置有抽吸管(17)。
2.根据权利要求1所述的一种稀土生产加工用废水处理装置，其特征在于，所述箱体(1)的内壁焊接有限位环(4)，且限位环(4)的数量为两个，过滤网(3)卡接在两个限位环(4)之间。
3.根据权利要求1所述的一种稀土生产加工用废水处理装置，其特征在于，所述进水管(5)、连通管(6)和分布管(7)相互连通，且分布管(7)沿连通管(6)的长度方向排布，分布管(7)的下侧沿分布管(7)的长度方向开设有筛孔。
4.根据权利要求1所述的一种稀土生产加工用废水处理装置，其特征在于，所述溢流管(9)的下端在过滤网(3)的上侧。
5.根据权利要求1所述的一种稀土生产加工用废水处理装置，其特征在于，所述传动轴(10)的一端延伸至箱体(1)的外侧，且箱体(1)的外侧设置有驱动电机(12)，驱动电机(12)的输出端和传动轴(10)键连接。
6.根据权利要求1所述的一种稀土生产加工用废水处理装置，其特征在于，所述箱体(1)的一侧内壁开设有放置槽，且传送带(11)的一侧延伸至放置槽的内部，密封块(13)胶接在放置槽的下侧，密封块(13)的下侧和传送带(11)相接触。
7.根据权利要求1所述的一种稀土生产加工用废水处理装置，其特征在于，所述箱体(1)和连接板(14)之间设置有密封垫(16)。
8.根据权利要求1所述的一种稀土生产加工用废水处理装置，其特征在于，所述箱体(1)的侧壁开设有抽吸孔，且抽吸管(17)焊接在抽吸孔的内部。
说明书
一种稀土生产加工用废水处理装置
技术领域
本实用新型涉及稀土加工技术领域，尤其涉及一种稀土生产加工用废水处理装置。
背景技术
稀土有工业维生素的美称，现如今已成为极其重要的战略资源，稀土元素氧化物是指元素周期表中原子序数为57到71的十五种镧系元素氧化物，以及与镧系元素化学性质相似的钪和钇共十七种元素的氧化物，稀土元素在石油、化工、冶金、纺织、陶瓷、玻璃、永磁材料等领域都得到了广泛的应用，随着科技的不断进步和应用技术的不断突破，稀土氧化物的价值将不断增加，但是，稀土提取后产生的废水直接排放对环境影响较大，会对人体健康造成损害，目前处理稀土废水多半是靠化学沉淀法，只能分批处理，处理量较低，而且沉淀物较难清理。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种稀土生产加工用废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种稀土生产加工用废水处理装置，包括箱体、过滤网和传送带，所述箱体的上部安装有盖体，且箱体的内部安装有水平设置的过滤网，箱体的侧壁开设有进水孔，且进水孔的内部焊接有进水管，进水管的一端焊接有连通管，连通管的侧壁焊接有分布管，箱体的侧壁开设有进料孔，且进料孔的内部焊接有进料管，进料管设置在分布管的下侧，箱体的侧壁开设有溢流孔，且溢流孔的内部焊接有溢流管，箱体的下侧通过密封轴承连接有传动轴，传动轴的上部套设有传送带，箱体的一侧安装有密封块，箱体的另一侧开设有清洁孔，且清洁孔的内部插接有连接塞，连接塞的一侧胶接有连接板，连接板和箱体通过螺栓连接，传送带的上侧设置有抽吸管。
优选的，所述箱体的内壁焊接有限位环，且限位环的数量为两个，过滤网卡接在两个限位环之间。
优选的，所述进水管、连通管和分布管相互连通，且分布管沿连通管的长度方向排布，分布管的下侧沿分布管的长度方向开设有筛孔。
优选的，所述溢流管的下端在过滤网的上侧。
优选的，所述传动轴的一端延伸至箱体的外侧，且箱体的外侧设置有驱动电机，驱动电机的输出端和传动轴键连接。
优选的，所述箱体的一侧内壁开设有放置槽，且传送带的一侧延伸至放置槽的内部，密封块胶接在放置槽的下侧，密封块的下侧和传送带相接触。
优选的，所述箱体和连接板之间设置有密封垫。
优选的，所述箱体的侧壁开设有抽吸孔，且抽吸管焊接在抽吸孔的内部。
本实用新型的有益效果是：
1、本实用新型采用中部进水，顶部出水的方式对稀土废水进行处理，进水时，通过分布管将废水均匀分布在箱体内，随着水位的上涨，沉淀后的水经溢流管溢流而出，实现连续处理，提高了处理量。
2、本实用新型在箱体的底部设置了清洁孔，清理时只需使驱动电机带动传送带转动，将沉淀物传送出即可，清理方便。
