申请日2018.05.23
公开(公告)日2019.02.19
IPC分类号B01J19/18; C02F1/00
摘要
本实用新型公开了一种反应釜用废水回收处理装置，包括输水管、反应釜、处理室、电机和防堵管道，所述反应釜表面的一侧固定有处理室,处理室底端的中心位置处安装有输水管，所述输水管靠近反应釜一端的侧壁上设有防堵管道，所述防堵管道表面的一侧固定有压力泵，所述处理室内部的底端设有水过滤腔,水过滤腔内部的底端固定有筛网，所述水过滤腔顶端的处理室内部安装有重金属检测器，所述重金属检测器上方的处理室内部安装有水泵，所述反应釜底端的外侧壁上安装有控制面板。本实用新型不仅实现了废水处理后的检测警示功能，实现了水资源的回收利用功能，而且避免了废水在处理过程中的堵塞现象。
权利要求书

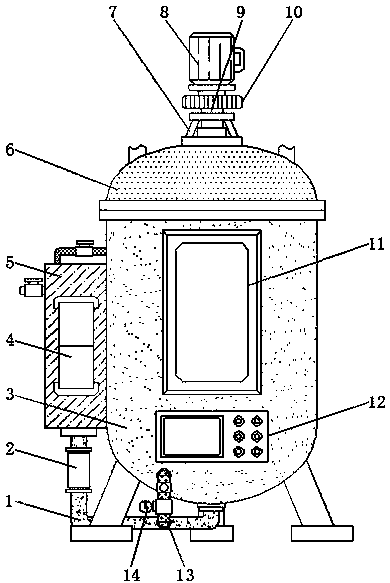

1.一种反应釜用废水回收处理装置，包括输水管(1)、反应釜(3)、处理室(5)、电机(8)和防堵管道(13)，其特征在于：所述反应釜(3)表面的一侧固定有处理室(5),处理室(5)底端的中心位置处安装有输水管(1)，且输水管(1)远离处理室(5)的一端与反应釜(3)的底端相连通，所述输水管(1)靠近反应釜(3)一端的侧壁上设有防堵管道(13)，且防堵管道(13)远离输水管(1)的一端与反应釜(3)连通，所述防堵管道(13)表面的一侧固定有压力泵(14)，且防堵管道(13)远离压力泵(14)一侧的表面设有控制阀(22)，所述处理室(5)内部的底端设有水过滤腔(18),水过滤腔(18)内部的底端固定有筛网(15)，筛网(15)上方的水过滤腔(18)内部设有离子滤层，所述水过滤腔(18)顶端的处理室(5)内部安装有重金属检测器(16)，且重金属检测器(16)的输出端延伸至水过滤腔(18)的内部，所述重金属检测器(16)上方的处理室(5)内部安装有水泵(17)，且水泵(17)的输入端延伸至水过滤腔(18)的内部，所述水泵(17)的输出端安装有回流管(21)，且回流管(21)远离水泵(17)的一端贯穿处理室(5)并与反应釜(3)相连通，所述回流管(21)位于处理室(5)内部的一端设有三通(20),三通(20)位置处的处理室(5)侧壁上固定有排水管(19)，且排水管(19)的一端贯穿处理室(5)并与三通(20)相连通，所述反应釜(3)底端的外侧壁上安装有控制面板(12)，且控制面板(12)的输出端分别与吸水器(2)的输入端、压力泵(14)的输入端、重金属检测器(16)的输入端、水泵(17)的输入端以及控制阀(22)的输入端电性连接，所述反应釜(3)的顶端设有上封盖(6),上封盖(6)顶端的中心位置处固定有机架(7)，所述机架(7)的内侧设有转轴(9)，转轴(9)顶端的侧壁上固定有减速器(10)，所述减速器(10)的上方设有电机(8)，且电机(8)的输入端与控制面板(12)的输出端电性连接，电机(8)的输出端通过联轴器与减速器(10)的输入端固定连接。
2.根据权利要求1所述的一种反应釜用废水回收处理装置，其特征在于：所述输水管(1)远离防堵管道(13)一端的侧壁上设有吸水器(2)。
3.根据权利要求1所述的一种反应釜用废水回收处理装置，其特征在于：所述处理室(5)表面的中心位置处固定有警报器(4)，且警报器(4)的输入端与控制面板(12)的输出端电性连接。
4.根据权利要求1所述的一种反应釜用废水回收处理装置，其特征在于：所述排水管(19)与回流管(21)的表面皆设有流量调节阀。
5.根据权利要求1所述的一种反应釜用废水回收处理装置，其特征在于：所述控制面板(12)上方的反应釜(3)表面设有透明窗(11)。
6.根据权利要求1所述的一种反应釜用废水回收处理装置，其特征在于：所述上封盖(6)底端的内侧壁上铰接有搅拌桨，且搅拌桨的底端延伸至反应釜(3)的内部，搅拌桨的顶端与转轴(9)的底端固定连接。
说明书
一种反应釜用废水回收处理装置
技术领域
本实用新型涉及反应釜技术领域 ，具体为一种反应釜用废水回收处理装置。
背景技术
反应釜是一种反应设备，其适用于石油、化工、医药、冶金、科研、大专院校等部门进行高温、高压的化学反应试验，用来完成水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程，对粘稠和颗粒的物质均能达到高搅拌的效果，反应釜按照加热或冷却方式，可分为电加热、热水加热、导热油循环加热、远红外加热、外(内)盘管加热等，夹套冷却和釜内盘管冷却等，加热方式的选择主要跟化学反应所需的加热/冷却温度，以及所需热量大小有关，然而在反应釜使用的过程中往往会排出很多的废水，这些废水若不加以处理必然会造成环境的污染，目前，反应釜用的废水回收处理装置一般结构简单，功能单一，而且很多没有设置防堵功能，从而严重的影响了使用过程中的便利程度，还有些废水回收处理装置在使用的过程中没有设置水质的检测功能，从而给人们的使用带来了很大的困绕。
实用新型内容
本实用新型的目的在于提供一种反应釜用废水回收处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种反应釜用废水回收处理装置，包括输水管、反应釜、处理室、电机和防堵管道，所述反应釜表面的一侧固定有处理室,处理室底端的中心位置处安装有输水管，且输水管远离处理室的一端与反应釜的底端相连通，所述输水管靠近反应釜一端的侧壁上设有防堵管道，且防堵管道远离输水管的一端与反应釜连通，所述防堵管道表面的一侧固定有压力泵，且防堵管道远离压力泵一侧的表面设有控制阀，所述处理室内部的底端设有水过滤腔,水过滤腔内部的底端固定有筛网，筛网上方的水过滤腔内部设有离子滤层，所述水过滤腔顶端的处理室内部安装有重金属检测器，且重金属检测器的输出端延伸至水过滤腔的内部，所述重金属检测器上方的处理室内部安装有水泵，且水泵的输入端延伸至水过滤腔的内部，所述水泵的输出端安装有回流管，且回流管远离水泵的一端贯穿处理室并与反应釜相连通，所述回流管位于处理室内部的一端设有三通,三通位置处的处理室侧壁上固定有排水管，且排水管的一端贯穿处理室并与三通相连通，所述反应釜底端的外侧壁上安装有控制面板，且控制面板的输出端分别与吸水器的输入端、压力泵的输入端、重金属检测器的输入端、水泵的输入端以及控制阀的输入端电性连接，所述反应釜的顶端设有上封盖,上封盖顶端的中心位置处固定有机架，所述机架的内侧设有转轴，转轴顶端的侧壁上固定有减速器，所述减速器的上方设有电机，且电机的输入端与控制面板的输出端电性连接，电机的输出端通过联轴器与减速器的输入端固定连接。
优选的，所述输水管远离防堵管道一端的侧壁上设有吸水器。
优选的，所述处理室表面的中心位置处固定有警报器，且警报器的输入端与控制面板的输出端电性连接。
优选的，所述排水管与回流管的表面皆设有流量调节阀。
优选的，所述控制面板上方的反应釜表面设有透明窗。
优选的，所述上封盖底端的内侧壁上铰接有搅拌桨，且搅拌桨的底端延伸至反应釜的内部，搅拌桨的顶端与转轴的底端固定连接。
与现有技术相比，本实用新型的有益效果是：该反应釜用废水回收处理装置通过在输水管靠近反应釜一端的侧壁上设防堵管道，防堵管道表面的一侧固定压力泵，并通过在防堵管道远离压力泵一侧的表面设控制阀，输水管远离防堵管道一端的侧壁上设吸水器，避免了废水的堵塞现象，从而提高了回收装置使用时的便利程度，通过在水过滤腔内部的底端固定有筛网，筛网上方的水过滤腔内部设离子滤层，并通过在水过滤腔顶端的处理室内部安装重金属检测器，处理室表面的中心位置处固定警报器，实现了废水处理后的检测功能，从而避免了环境的污染，同时通过在重金属检测器上方的处理室内部安装水泵，水泵的输出端安装回流管，并通过在回流管位于处理室内部的一端设三通,三通位置处的处理室侧壁上固定排水管，避免了水资源的浪费，从而实现了水资源的回收利用功能，本实用新型不仅实现了废水处理后的检测警示功能，实现了水资源的回收利用功能，而且避免了废水在处理过程中的堵塞现象。
