申请日2018.05.23
公开(公告)日2019.03.29
IPC分类号C02F9/10
摘要

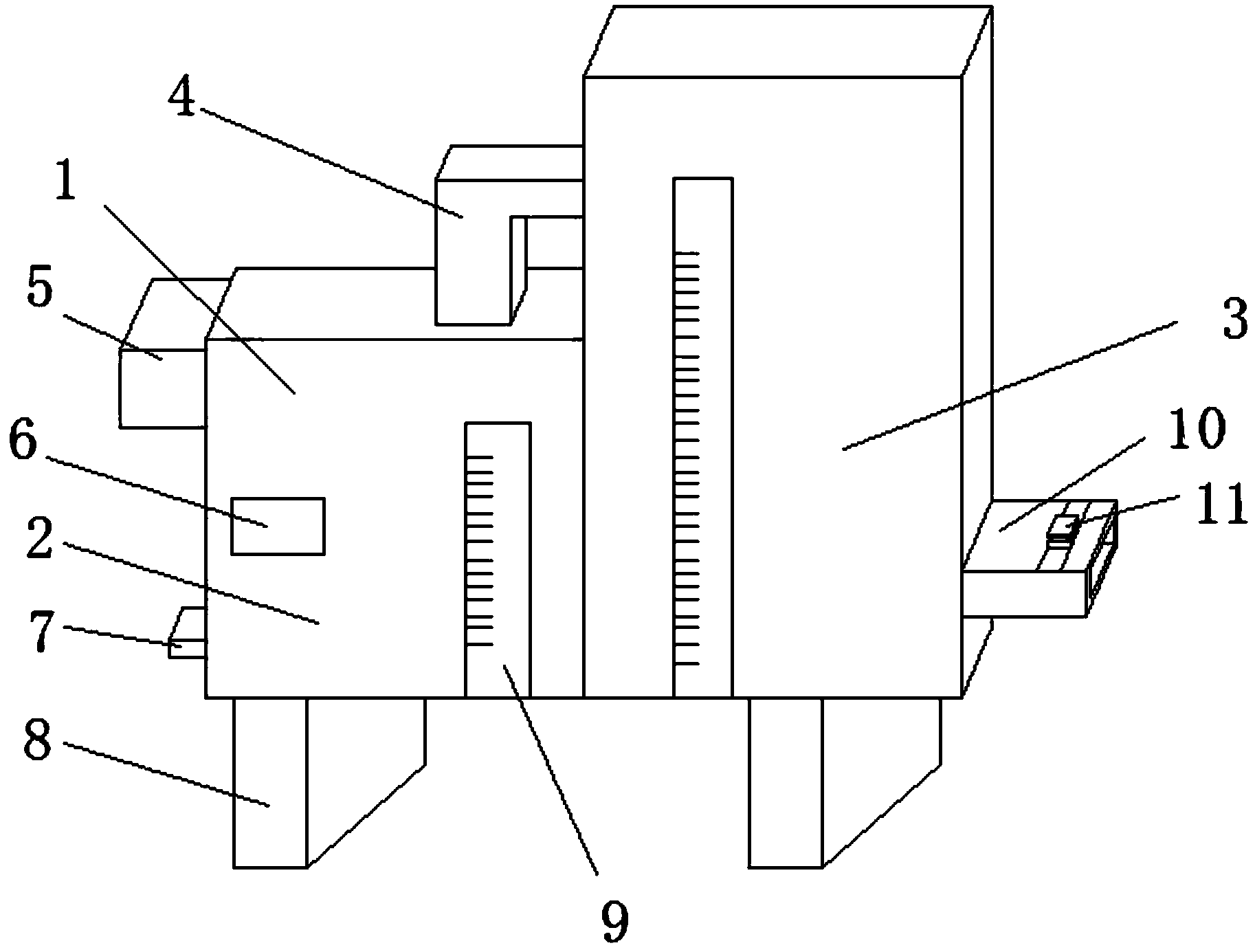

本实用新型公开了一种化工污水二次处理装置，包括处理箱，所述处理箱左侧安装有加热槽，所述加热槽右侧连接有蓄水池，所述加热槽表面中间位置偏左固定衔接有控制面板，所述加热槽内底端固定安装有承载槽，所述承载槽左侧顶端固定安装有拉把，所述处理箱底端两侧固定焊接有支架，所述加热槽表面右侧和蓄水池表面左侧均内嵌有刻度镜，且刻度镜表面刻有刻度条纹，所述蓄水池左侧底端焊接有出水口。本实用新型通过液体加热器加热，能够将加热槽中的污水进行加热，加热后的污水会产生大量的水蒸气，水蒸气能够通过输送管进入冷凝管中冷凝，能够有效的将污水净化和处理，防止污水给环境造成污染，给周围居民带来便利，较为实用，适合广泛推广与使用。
权利要求书
1.一种化工污水二次处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)左侧安装有加热槽(2)，所述加热槽(2)右侧连接有蓄水池(3)，所述加热槽(2)表面中间位置偏左固定衔接有控制面板(6)，所述加热槽(2)内底端固定安装有承载槽(13)，所述承载槽(13)左侧顶端固定安装有拉把(7)，所述处理箱(1)底端两侧固定焊接有支架(8)，所述加热槽(2)表面右侧和蓄水池(3)表面左侧均内嵌有刻度镜(9)，且刻度镜(9)表面刻有刻度条纹，所述蓄水池(3)左侧底端焊接有出水口(10)，所述出水口(10)顶端中间位置固定安装有阀门(11)，所述加热槽(2)内两侧固定安装有液体加热器(12)，所述蓄水池(3)顶端衔接有冷凝管(14)，所述承载槽(13)顶端衔接有漏网(15)。
2.根据权利要求1所述的化工污水二次处理装置，其特征在于：所述加热槽(2)顶端中间位置的焊接有输送管(4)一端，所述输送管(4)另一端焊接在蓄水池(3)左侧顶端，且输送管(4)与冷凝管(14)连接。
3.根据权利要求1所述的化工污水二次处理装置，其特征在于：所述加热槽(2)左侧顶端固定焊接有进水口(5)。
4.根据权利要求1所述的化工污水二次处理装置，其特征在于：所述控制面板(6)的信号输出端与液体加热器(12)的信号输入端连接。
5.根据权利要求1所述的化工污水二次处理装置，其特征在于：所述液体加热器(12)的型号为FYFL。
说明书
一种化工污水二次处理装置
技术领域
本实用新型涉及一种化工污水处理，特别涉及一种化工污水二次处理装置。
背景技术
目前，传统化工污水处理一般通过过滤、冷却等方式净化处理，化工污水中包含多种有害物质，通过单一过滤、冷却方式处理化工污水，处理效果不好，不能彻底净化化工污水中的有害物质，污水排放后造成环境污染，对周边居民生活带来不便，严重威胁人身健康安全，故在进行第一次化工污水处理完成后，需要二次处理。因此，我们提出一种化工污水二次处理装置。
实用新型内容
本实用新型的主要目的在于提供一种化工污水二次处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种化工污水二次处理装置，包括处理箱，所述处理箱左侧安装有加热槽，所述加热槽右侧连接有蓄水池，所述加热槽表面中间位置偏左固定衔接有控制面板，所述加热槽内底端固定安装有承载槽，所述承载槽左侧顶端固定安装有拉把，所述处理箱底端两侧固定焊接有支架，所述加热槽表面右侧和蓄水池表面左侧均内嵌有刻度镜，且刻度镜表面刻有刻度条纹，所述蓄水池左侧底端焊接有出水口，所述出水口顶端中间位置固定安装有阀门，所述加热槽内两侧固定安装有液体加热器，所述蓄水池顶端衔接有冷凝管，所述承载槽顶端衔接有漏网。
进一步的，所述加热槽顶端中间位置的焊接有输送管一端，所述输送管另一端焊接在蓄水池左侧顶端，且输送管与冷凝管连接。
进一步的，所述加热槽左侧顶端固定焊接有进水口。
进一步的，所述控制面板的信号输出端与液体加热器的信号输入端连接。
进一步的，所述液体加热器的型号为FYFL。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的化工污水二次处理装置，通过液体加热器加热，能够将加热槽中的污水进行加热，加热后的污水会产生大量的水蒸气，水蒸气能够通过输送管进入冷凝管中冷凝，能够有效的将污水净化和处理，防止污水给环境造成污染，给周围居民带来便利。
2.本实用新型的化工污水二次处理装置，通过观察刻度镜表面的刻度条纹，能够有效的观察加热槽和蓄水池中的水容量，防止处理箱中的水过多，导致装置损坏。
3.本实用新型的化工污水二次处理装置，由于加热槽中的污水通过液体加热器加热后遗留的杂质通过漏网进入承载槽中，能够将杂质统一收集处理。
