申请日2019.06.21
公开(公告)日2019.10.08
IPC分类号C02F9/02
摘要
本发明涉及混凝土污水处理技术领域，特别涉及一种混凝土污水处理回收再利用系统，包括砂石分离装置、一级沉降池、二级沉降池、三级沉降池和回收装置，砂石分离装置产生的废水流入到一级沉降池内，一级沉降池内的污水经过沉淀通过第一水泵抽入到二级沉降池内，二级沉降池内污水经过沉淀后通过第二水泵抽入到三级沉降池内，三级沉降池内的污水经过沉淀后通过第三水泵将污水抽到回收装置中，三级沉降池上方设置有自来水管，第三搅拌池内设置有第一搅拌组件，该混凝土污水处理回收再利用系统具有混凝土污水回收再利用的优点，降低了企业的生产成本。
权利要求书

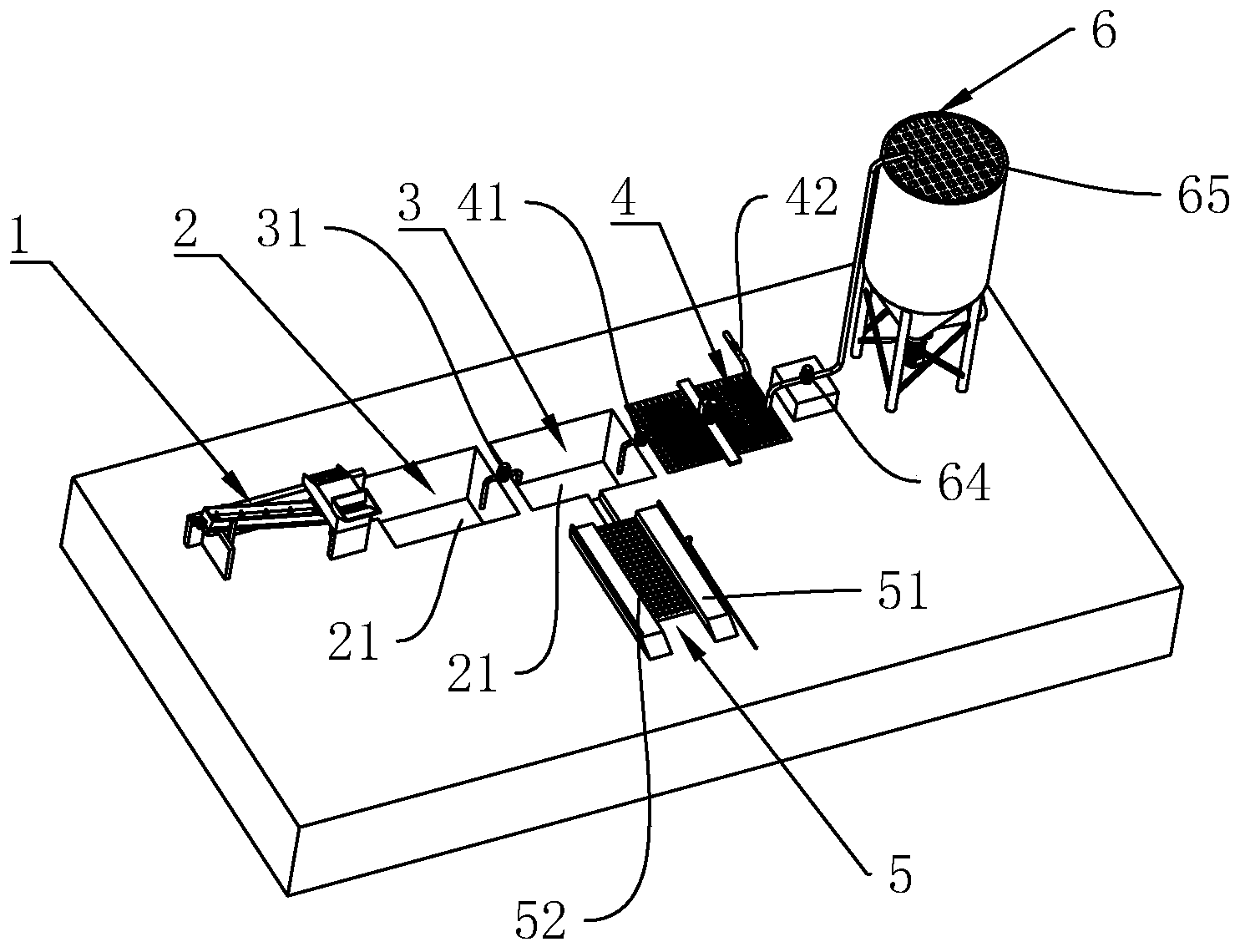

1.一种混凝土污水处理回收再利用系统，其特征在于：包括砂石分离装置(1)、一级沉降池(2)、二级沉降池(3)、三级沉降池(4)和回收装置(6)，所述砂石分离装置(1)产生的废水流入到一级沉降池(2)内，所述一级沉降池(2)内的污水经过沉淀通过第一水泵(31)抽入到二级沉降池(3)内，所述二级沉降池(3)内污水经过沉淀后通过第二水泵(41)抽入到三级沉降池(4)内，所述三级沉降池(4)内的污水经过沉淀后通过第三水泵(64)将污水抽到回收装置(6)中，所述三级沉降池(4)上方设置有自来水管(42)，所述三级沉降池(4)内设置有第一搅拌组件(44)。
2.根据权利要求1所述的一种混凝土污水处理回收再利用系统，其特征在于：所述第一搅拌组件(44)包括固定设置在三级沉降池(4)上端的固定板(441)，所述固定板(441)上端通过固定块(442)固定有第一电机(443)，所述第一电机(443)上连接有第一减速器(444)，所述第一减速器(444)上连接有设在三级沉降池(4)内的第一搅拌轴(445)，所述第一搅拌轴(445)上固定连接有多个第一搅拌叶(446)。
3.根据权利要求1所述的一种混凝土污水处理回收再利用系统，其特征在于：所述二级沉降池(3)的一侧设置有洗车装置(5)，所述洗车装置(5)产生的废水流入到二级沉降池(3)内。
4.根据权利要求1所述的一种混凝土污水处理回收再利用系统，其特征在于：所述回收装置(6)包括设置在三级沉降池(4)一侧的搅拌桶(61)，所述搅拌桶(61)内设置有第二搅拌组件(63)，所述第二搅拌组件(63)包括设置在搅拌桶(61)下端的第二电机(631)，所述电机上连接有第二减速器(632)，所述第二减速器(632)上连接有设在搅拌桶(61)内的第二搅拌轴(633)，所述第二搅拌轴(633)上固定连接有第二搅拌叶(634)，所述三级沉降池(4)内污水通过第三水泵(64)抽入到搅拌桶(61)内。
5.根据权利要求1所述的一种混凝土污水处理回收再利用系统，其特征在于：所述一级沉降池(2)、二级沉降池(3)和三级沉降池(4)的内壁上砌有C20混凝土(21)。
6.根据权利要求4所述的一种混凝土污水处理回收再利用系统，其特征在于：所述三级沉降池(4)的上端设置有第一防护板(43)。
7.根据权利要求4所述的一种混凝土污水处理回收再利用系统，其特征在于：所述搅拌桶(61)的上端固定连接有第二防护板(65)。
说明书
一种混凝土污水处理回收再利用系统
技术领域
本发明涉及混凝土污水处理技术领域，特别涉及一种混凝土污水处理回收再利用系统。
背景技术
在混凝土罐车(商砼车)运输完混凝土后，常会对罐内进行清洗，这时，罐内的残余的混凝土会被清理出来，在这些混凝土混合物清理出来后常会对混凝土混合物进行筛选分离，分离出来的石料和沙子会被再次进行利用从而提高资源的利用率，但是筛选过程中产生的废水往往会被直接处理掉，降低了资源的利用率，增加了企业的生产成本。
发明内容
本发明的目的在于提供一种混凝土污水处理回收再利用系统，其具有混凝土污水回收再利用的优点，降低了企业的生产成本。
本发明的上述技术目的是通过以下技术方案得以实现的：
一种混凝土污水处理回收再利用系统，包括砂石分离装置、一级沉降池、二级沉降池、三级沉降池和回收装置，所述砂石分离装置产生的废水流入到一级沉降池内，所述一级沉降池内的污水经过沉淀通过第一水泵抽入到二级沉降池内，所述二级沉降池内污水经过沉淀后通过第二水泵抽入到三级沉降池内，所述三级沉降池内的污水经过沉淀后通过第三水泵将污水抽到回收装置中，所述三级沉降池上方设置有自来水管，所述第三搅拌池内设置有第一搅拌组件。
通过采用上述技术方案，通过将砂石分离装置中产生的污水通过一级沉降池、二级沉降池和三级沉降池的沉淀从而将污水通入到回收装置中去，并用自来水管向三级沉降池内通入自来水，第一搅拌组件不断的进行搅拌，降低了混凝土污水中那些可溶性的水泥的浓度，而且还可降低混凝土污水的酸碱度，混凝土污水经过处理进入到回收装置再利用，每月能为企业节约约200万的生产成本。
本发明进一步设置为：所述第一搅拌组件包括固定设置在三级沉降池上端的固定板，所述固定板上端通过固定块固定有第一电机，所述第一电机上连接有第一减速器，所述第一减速器上连接有设在三级沉降池内的第一搅拌轴，所述第一搅拌轴上固定连接有多个第一搅拌叶。
通过采用上述技术方案，第一电机直接通过第一减速器带动第一搅拌轴和第一搅拌叶的转动，第一搅拌叶不断的对三级沉降池内的污水和自来水的混合物进行搅拌，三级沉降池内的污水的浓度不断的降低，而且其碱性也会被稀释，然后三级沉降池内的水被抽入到回收装置进行利用，增加了资源的利用率，降低了企业的生产成本。
本发明进一步设置为：所述二级沉降池的一侧设置有洗车装置，所述洗车装置产生的废水流入到二级沉降池内。
通过采用上述技术方案，通过将洗车装置中产生的废水也并入到二级沉降池内，从而洗车所产生的废水也可加以重复利用，增加了资源的利用率，降低了企业的生产成本。
本发明进一步设置为：所述回收装置包括设置在三级沉降池一侧的搅拌桶，所述搅拌桶内设置有第二搅拌组件，所述第二搅拌组件包括设置在搅拌桶下端的第二电机，所述电机上连接有第二减速器，所述第二减速器上连接有设在搅拌桶内的第二搅拌轴，所述第二搅拌轴上固定连接有第二搅拌叶，所述三级沉降池内污水通过第三水泵抽入到搅拌桶内。
通过采用上述技术方案，回收装置通过搅拌桶和其内的第二搅拌组件，可用于混凝土生产过程中的原料的搅拌，类似于水泥和沙子等的搅拌过程，而不再直接全部使用自来水进行生产，增加了混凝土污水的利用率。
本发明进一步设置为：所述一级沉降池、二级沉降池和三级沉降池的内壁上砌有C20混凝土。
通过采用上述技术方案，通过将一级沉降池、二级沉降池和三级沉降池的内壁砌C20混凝土，首先防止了混凝土污水的渗漏现象，而且在沉降池不是特别深的情况下还使得每个沉降池的抗压能力能达到20MPa，从而减少了污水的渗漏，增加了资源的利用率。
本发明进一步设置为：所述三级沉降池的上端设置有第一防护板。
通过采用上述技术方案，由于三级沉降池内设置有第一搅拌组件，通过设置第一防护板，防止了工作人员不慎掉入三级沉降池内的现象，从而提高了施工现场的安全性。
本发明进一步设置为：所述搅拌桶的上端固定连接有第二防护板。
通过采用上述技术方案，通过在搅拌桶的上端设置第二防护板，能够防止工作人员不慎落入到搅拌桶内，从而保证了工作人员的生命安全。
综上所述，本发明具有以下有益效果：
① 通过将砂石分离装置中产生的污水通过一级沉降池、二级沉降池和三级沉降池的沉淀从而将污水通入到回收装置中去，并用自来水管向三级沉降池内通入自来水，第一搅拌组件不断的进行搅拌，降低了混凝土污水中那些可溶性的水泥的浓度，而且还可降低混凝土污水的酸碱度，混凝土污水经过处理通过第三水泵进入到搅拌桶内回收再利用，提高了资源的利用率，而且每月能为企业节约大量的生产成本。
② 通过将洗车装置中产生的污水也通入到二级沉降池内进行回收，提高了施工现场各种污水的回收利用率，从而增加了资源的利用率，为企业降低了生产成本。
