申请日2019.06.20
公开(公告)日2019.08.30
IPC分类号C02F9/06
摘要
本发明公开了一种重金属选矿废水的处理装置，包括过滤桶和净化装置，所述过滤桶与净化装置通过输液管道进行连接，所述净化装置包括沉淀桶、电解桶和中和桶，且沉淀桶、电解桶与中和桶均通过支架竖直架设在底板上，将沉淀桶、电解桶、中和桶均集成设置在底板上，通常多种方法集成净化方式，使矿采废水净化效率高，成本低，通过沉淀桶对经过滤桶过滤后的矿采废水进行沉淀处理，通过电解桶对矿采废水进行电解处理，通过中和桶对矿采废水进行中和处理，并通过设置过滤桶，将待处理的矿采废水预先导入过滤桶，通过过滤桶内搅拌筒的搅拌作用，使矿采废水通过过滤网筛将矿采废水中的沙石杂质进行初步过滤处理，避免矿采废水中的沙石进入净化装置。
权利要求书

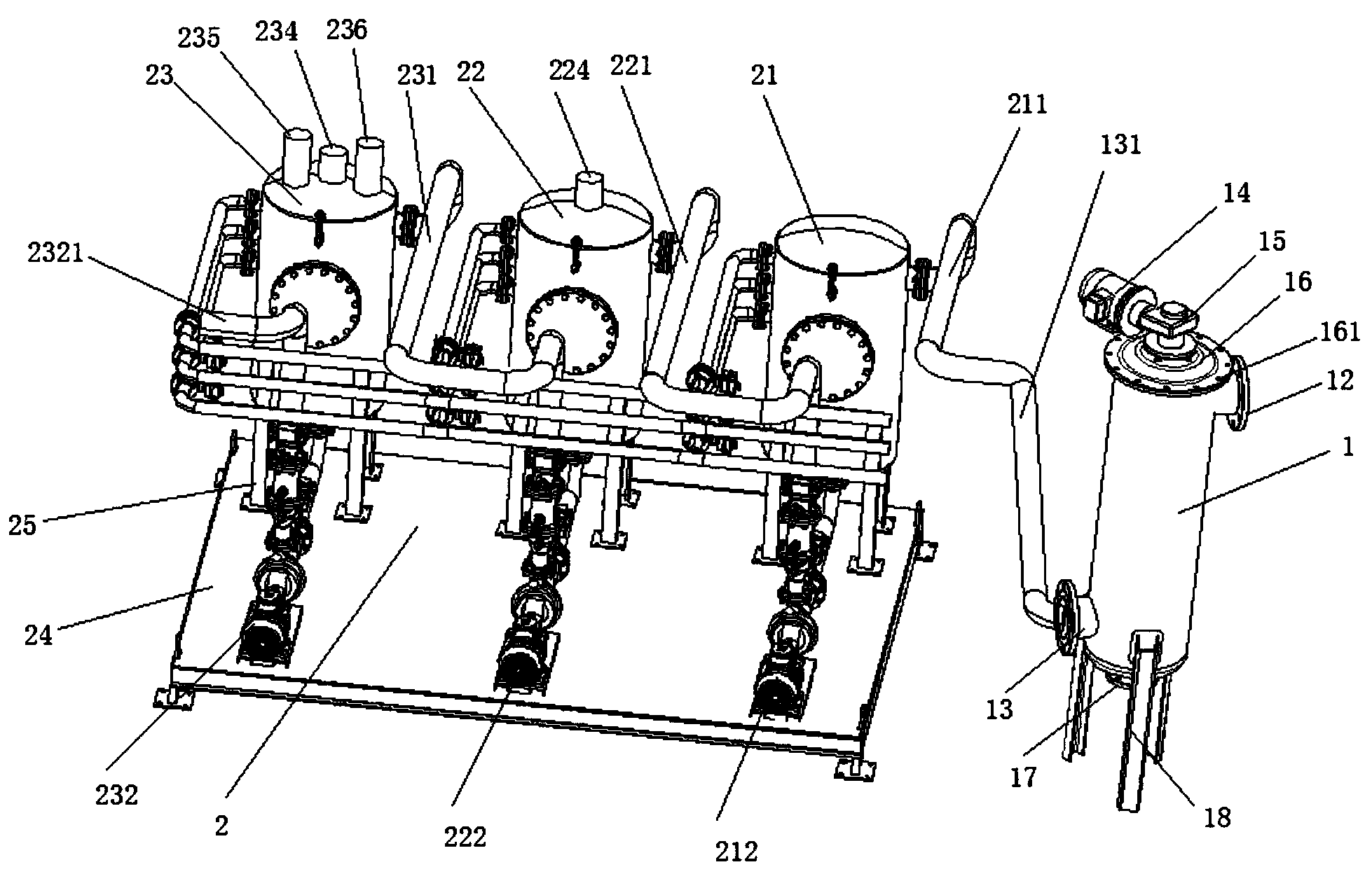

1.一种重金属选矿废水的处理装置，包括过滤桶(1)和净化装置(2)，其特征在于：所述过滤桶(1)与净化装置(2)并排设置，所述过滤桶(1)的出液口(13)上通过法兰盘固定连接有输液管道(131)，所述净化装置(2)包括沉淀桶(21)、电解桶(22)和中和桶(23)，且沉淀桶(21)、电解桶(22)与中和桶(23)均通过支架(25)竖直架设在底板(24)上，所述底板(24)上还设置有提升泵站一(212)、提升泵站二(222)和提升泵站三(232)，所述沉淀桶(21)的出料口上通过法兰盘固定连接有沉淀桶出料管(213)，所述沉淀桶出料管(213)的另一端经法兰盘连接在提升泵站一(212)的输入端，所述提升泵站一(212)的输出端经法兰盘连接有第一弯管(2121)，所述第一弯管(2121)的另一端经法兰盘固定连接在电解桶(22)的电解桶进料管(221)上，所述电解桶(22)的出料口上通过法兰盘固定连接有电解桶出料管(223)，所述电解桶出料管(223)的另一端经法兰盘连接在提升泵站二(222)的输入端，所述提升泵站二(222)的输出端经法兰盘连接有第二弯管(2221)，所述第二弯管(2221)的另一端经法兰盘固定连接在中和桶(23)的中和桶进料管(231)上，所述中和桶(23)的出料口上通过法兰盘固定连接有中和桶出料管(233)，所述中和桶出料管(233)的另一端经法兰盘连接在提升泵站三(232)的输入端，所述提升泵站三(232)的输出端经法兰盘连接有第三弯管(2321)，所述第三弯管(2321)的另一端与外部储水设备进行连接，所述沉淀桶(21)的进料口上通过法兰盘固定连接有沉淀桶进料管(211)，所述输液管道(131)的另一端经法兰盘固定连接在沉淀桶进料管(211)上;
所述沉淀桶(21)的内部固定设置有沉淀腔(214)，所述沉淀腔(214)为顶面为盖的空腔圆柱结构，且在沉淀桶(21)的内部底部位置固定设置有环形支撑块，沉淀腔(214)的底面固定架设在沉淀桶(21)的环形支撑块上，所述沉淀腔(214)的内部通过隔板一(2141)与隔板二(2142)分隔成出水腔(2143)、第一沉淀区(2145)与第二沉淀区(2144)三个区域，所述第一沉淀区(2145)的内部由上至下依次设置有纤维PP滤芯(2146)和超强分子筛滤芯(2147)，所述第二沉淀区(2144)的内部上下两端固定设置有活性炭吸附层(2148)，所述出水腔(2143)的底面为网格结构;
所述电解桶(22)的外部桶盖上通过安装座固定设置有蓄电池组(224)，所述电解桶(22)的内部固定设置有石墨阳极组(2241)和石墨阴极组(2242)，所述石墨阳极组(2241)与蓄电池组(224)的正极通过导线电性连接，所述石墨阴极组(2242)与蓄电池组(224)的负极通过导线电性连接;
所述中和桶(23)的外部桶盖上通过电机安装组固定设置有电机二(234)，所述电机二(234)的输出端通过联轴器设置有搅拌轴(2341)，所述搅拌轴(2341)位于中和桶(23)的内部，且在搅拌轴(2341)上设置有若干组搅拌叶(2342)，所述中和桶(23)的桶盖位于所述电机二(234)的两侧分别设置有酸性溶液桶(235)碱性溶液桶(236)，且在中和桶(23)的内部设置有PH传感器，所述酸性溶液桶(235)和碱性溶液桶(236)的出液管分别贯穿中和桶的桶盖设置在中和桶(23)的内部，所述酸性溶液桶(235)和碱性溶液桶(236)的出料管上设置有控制阀。
2.根据权利要求1所述的一种重金属选矿废水的处理装置，其特征在于，所述过滤桶(1)通过若干根支撑腿(18)架设在地面上，所述支撑腿(18)的数量不少于三根，所述过滤桶(1)的内部固定设置有过滤网筛(19)，所述过滤网筛(19)为两端无盖的空腔圆柱结构，且在过滤网筛(19)的上半部分圆弧侧面上开设有若干个过滤孔(191)，所述过滤网筛(19)的内部设置有搅拌筒(10)，且搅拌筒(10)的高度与过滤网筛(19)上开设有过滤孔(191)的高度一致，所述过滤网筛(19)的端面上固定设置有固定盘(192)，所述固定盘(192)固定焊接在所述过滤桶(1)的内壁上，所述过滤桶(1)的过滤桶盖(16)上通过电机安装座设置有电机一(14)，所述过滤桶盖(16)上通过锁紧螺钉(161)固定设置在过滤桶(1)上，所述电机一(14)的输出端固定设置有减速器(15)，所述减速器(15)的输出端固定设置有转轴(151)，所述转轴(151)位于过滤桶(1)的内部，所述转轴(151)上等角度固定设置有三根连杆，连杆的另一端固定焊接在搅拌筒(10)的内部，所述搅拌筒(10)上设置有若干组扇叶(101)。
3.根据权利要求2所述的一种重金属选矿废水的处理装置，其特征在于，所述扇叶(101)为内凹的弧形结构，且扇叶(101)的数量为五片，五片所述扇叶(101)在搅拌筒(10)的圆周上呈等角度均匀设置。
4.根据权利要求1所述的一种重金属选矿废水的处理装置，其特征在于，所述过滤桶(1)的侧面顶部设置有进液口(12)，所述过滤桶(1)的底部出料口(17)为喇叭状结构，且在过滤桶(1)的出料口(17)上活动连接有堵塞(11)。
5.根据权利要求1所述的一种重金属选矿废水的处理装置，其特征在于，所述净化装置(2)上还固定设置有消毒管(26)、加热管(27)和药液管(28)，所述消毒管(26)的进口连接氯气消毒罐，所述加热管(27)的进口连接热风机，所述药液管(28)的进口连接絮凝剂罐，所述消毒管(26)、加热管(27)和药液管(28)上分别设置有若干条管道一(261)、管道二(271)和管道三(281)，所述管道一(261)、管道二(271)和管道三(281)分别设置有三条，且单条所述管道一(261)、管道二(271)及管道三(281)为一组，且每组所述管道一(261)、管道二(271)、管道三(281)的另一端分别连接所述沉淀桶(21)、电解桶(22)及中和桶(23)的输送管一(262)、输送管二(272)和输送管三(282)上，每组所述输送管一(262)、输送管二(272)及输送管三(282)上分别设置有控制阀(29)。
6.根据权利要求5所述的一种重金属选矿废水的处理装置，其特征在于，所述消毒管(26)、加热管(27)和药液管(28)在竖直方向上平行设置。
7.根据权利要求1所述的一种重金属选矿废水的处理装置，其特征在于，所述沉淀桶(21)、电解桶(22)和中和桶(23)的形状完全一致，且在沉淀桶(21)、电解桶(22)和中和桶(23)的圆弧侧面上开设有清洗窗(3)，且清洗窗(3)上通过锁紧螺钉二(31)经法兰盘固定设置有清洗窗盖。
8.根据权利要求1所述的一种重金属选矿废水的处理装置，其特征在于，所述隔板一(2141)与隔板二(2142)的高度完全一致，且隔板一(2141)与隔板二(2142)的高度小于所述沉淀腔(214)的内部高度。
9.根据权利要求1所述的一种重金属选矿废水的处理装置，其特征在于，所述底板(24)底面的四个边角处分别设置有安装地脚，且沉淀桶(21)、电解桶(22)和中和桶(23)架设在底板(24)上的所述支架(25)均为四根。
说明书
一种重金属选矿废水的处理装置
技术领域
本发明属于工业环保技术领域，具体是一种重金属选矿废水的处理装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。如矿采过程的工业废水就含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于矿采废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
我国作为一个工业大国，在工业生产的过程中会造成大量的废水，尤其是在矿采行业中，由于废水中存在众多的重金属污染物，成分复杂，净化难，现有的矿业生产企业对这些废水都不能很好的处理，大多都只是将水中的杂质过滤之后再除去水中的有害杂质，并没有做到真正的节能环保，没有从对废水中的污染物进行二次利用的角度去对工业废水进行处理，造成了资源的大量浪费。
如专利申请号(CN201810077493.7)一种工业废水处理装置，通过搅拌过滤和吸附对工业废水进行净化处理，并通过残渣收集箱对工业废水中的废渣进行收集，但是，重金属选矿废水中由于含有较多的重金属元素，同时重金属选矿废水中的杂质成分较多，通过过滤和吸附不能够使重金属选矿废水达到排放标准，即现有的工业废水处理装置对于矿采废水的处理存在以下不足：
1、现有的处理矿采废水的方法主要有物理处理法和化学处理法，集成化程度低，从而造成废水净化效率低，成本高;
2、对于矿采废水中存在的重金属元素及其他多种元素，成分复杂，通过传统的过滤、吸附作用，不能够有效的去除矿采废水中的杂质，尤其对于矿采废水中的重金属元素，不去除彻底进行排放对环境的污染十分严重;
3、由于矿采废水中存在较多的沙石颗粒杂质，当现有的废水处理设备对矿采废水进行过滤时，废水中较多的沙石杂质容易造成过滤设备的堵塞，需要定时进行清洗，致使过滤效率低，过滤设备的使用年限短;
4、现有的矿采废水在净化处理后，没有对排放的废水进行酸碱中和处理，致使除杂后的矿采废水净化不够彻底。
发明内容
本发明的目的在于提供一种重金属选矿废水的处理装置：1、通过将沉淀桶、电解桶、中和桶均集成设置在底板上，通常多种方法集成净化方式，提高矿采废水净化效率高，降低矿采废水的净化成本;2、通过在沉淀腔内设置纤维PP滤芯、超强分子筛滤芯及活性炭吸附层，完成对矿采废水中未过滤完杂质的吸附，并通过电解桶内石墨阳极组和石墨阴极组通过电解作用除去矿采废水中的重金属杂质;3、设置过滤桶，通过过滤桶将矿采废水中的沙石杂质进行初步过滤处理，避免沙石进入后续废水净化设备，从而提高后续净化设备的使用年限和净化效率;4、通过设置中和桶对净化后的矿采废水进行中和处理，从而使除杂后的矿采废水净化彻底，达到排放标准;以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种重金属选矿废水的处理装置，包括过滤桶和净化装置，所述过滤桶与净化装置并排设置，所述过滤桶的出液口上通过法兰盘固定连接有输液管道，所述净化装置包括沉淀桶、电解桶和中和桶，且沉淀桶、电解桶与中和桶均通过支架竖直架设在底板上，所述底板上还设置有提升泵站一、提升泵站二和提升泵站三，所述沉淀桶的出料口上通过法兰盘固定连接有沉淀桶出料管，所述沉淀桶出料管的另一端经法兰盘连接在提升泵站一的输入端，所述提升泵站一的输出端经法兰盘连接有第一弯管，所述第一弯管的另一端经法兰盘固定连接在电解桶的电解桶进料管上，所述电解桶的出料口上通过法兰盘固定连接有电解桶出料管，所述电解桶出料管的另一端经法兰盘连接在提升泵站二的输入端，所述提升泵站二的输出端经法兰盘连接有第二弯管，所述第二弯管的另一端经法兰盘固定连接在中和桶的中和桶进料管上，所述中和桶的出料口上通过法兰盘固定连接有中和桶出料管，所述中和桶出料管的另一端经法兰盘连接在提升泵站三的输入端，所述提升泵站三的输出端经法兰盘连接有第三弯管，所述第三弯管的另一端与外部储水设备进行连接，所述沉淀桶的进料口上通过法兰盘固定连接有沉淀桶进料管，所述输液管道的另一端经法兰盘固定连接在沉淀桶进料管上。
作为本发明再进一步的方案：所述沉淀桶的内部固定设置有沉淀腔，所述沉淀腔为顶面为盖的空腔圆柱结构，且在沉淀桶的内部底部位置固定设置有环形支撑块，沉淀腔的底面固定架设在沉淀桶的环形支撑块上，所述沉淀腔的内部通过隔板一与隔板二分隔成出水腔、第一沉淀区与第二沉淀区三个区域，所述第一沉淀区的内部由上至下依次设置有纤维PP滤芯和超强分子筛滤芯，所述第二沉淀区的内部上下两端固定设置有活性炭吸附层，所述出水腔的底面为网格结构。
作为本发明再进一步的方案：所述电解桶的外部桶盖上通过安装座固定设置有蓄电池组，所述电解桶的内部固定设置有石墨阳极组和石墨阴极组，所述石墨阳极组与蓄电池组的正极通过导线电性连接，所述石墨阴极组与蓄电池组的负极通过导线电性连接。
作为本发明再进一步的方案：所述中和桶的外部桶盖上通过电机安装组固定设置有电机二，所述电机二的输出端通过联轴器设置有搅拌轴，所述搅拌轴位于中和桶的内部，且在搅拌轴上设置有若干组搅拌叶，所述中和桶的桶盖位于所述电机二的两侧分别设置有酸性溶液桶碱性溶液桶，且在中和桶的内部设置有PH传感器，所述酸性溶液桶和碱性溶液桶的出液管分别贯穿中和桶的桶盖设置在中和桶的内部，所述酸性溶液桶和碱性溶液桶的出料管上设置有控制阀。
作为本发明再进一步的方案：所述过滤桶通过若干根支撑腿架设在地面上，所述支撑腿的数量不少于三根，所述过滤桶的内部固定设置有过滤网筛，所述过滤网筛为两端无盖的空腔圆柱结构，且在过滤网筛的上半部分圆弧侧面上开设有若干个过滤孔，所述过滤网筛的内部设置有搅拌筒，且搅拌筒的高度与过滤网筛上开设有过滤孔的高度一致，所述过滤网筛的端面上固定设置有固定盘，所述固定盘固定焊接在所述过滤桶的内壁上，所述过滤桶的过滤桶盖上通过电机安装座设置有电机一，所述过滤桶盖上通过锁紧螺钉固定设置在过滤桶上，所述电机一的输出端固定设置有减速器，所述减速器的输出端固定设置有转轴，所述转轴位于过滤桶的内部，所述转轴上等角度固定设置有三根连杆，连杆的另一端固定焊接在搅拌筒的内部，所述搅拌筒上设置有若干组扇叶。
作为本发明再进一步的方案：所述扇叶为内凹的弧形结构，且扇叶的数量为五片，五片所述扇叶在搅拌筒的圆周上呈等角度均匀设置。
作为本发明再进一步的方案：所述过滤桶的侧面顶部设置有进液口，所述过滤桶的底部出料口为喇叭状结构，且在过滤桶的出料口上活动连接有堵塞。
作为本发明再进一步的方案：所述净化装置上还固定设置有消毒管、加热管和药液管，所述消毒管的进口连接氯气消毒罐，所述加热管的进口连接热风机，所述药液管的进口连接絮凝剂罐，所述消毒管、加热管和药液管上分别设置有若干条管道一、管道二和管道三，所述管道一、管道二和管道三分别设置有三条，且单条所述管道一、管道二及管道三为一组，且每组所述管道一、管道二、管道三的另一端分别连接所述沉淀桶、电解桶及中和桶的输送管一、输送管二和输送管三上，每组所述输送管一、输送管二及输送管三上分别设置有控制阀。
作为本发明再进一步的方案：所述消毒管、加热管和药液管在竖直方向上平行设置。
作为本发明再进一步的方案：所述沉淀桶、电解桶和中和桶的形状完全一致，且在沉淀桶、电解桶和中和桶的圆弧侧面上开设有清洗窗，且清洗窗上通过锁紧螺钉二经法兰盘固定设置有清洗窗盖。
作为本发明再进一步的方案：所述隔板一与隔板二的高度完全一致，且隔板一与隔板二的高度小于所述沉淀腔的内部高度。
作为本发明再进一步的方案：所述底板底面的四个边角处分别设置有安装地脚，且沉淀桶、电解桶和中和桶架设在底板上的所述支架均为四根。
与现有技术相比，本发明的有益效果是：
1、通过设置沉淀桶对经过滤桶过滤后的矿采废水进行沉淀处理，将沉淀桶沉淀处理后的矿采废水导入电解桶进行电解处理，将电解桶电解后的矿采废水导入中和桶进行中和处理，将沉淀桶、电解桶、中和桶均集成设置在底板上，通常多种方法集成净化方式，使矿采废水净化效率高，成本低;
2、通过药液管向沉淀桶内注入絮凝剂，使经过滤桶过滤后的矿采废水中的未过滤完的杂质在沉淀桶内进行沉淀，并通过沉淀腔内的纤维PP滤芯、超强分子筛滤芯及活性炭吸附层进行吸附，完成矿采废水中未过滤完杂质的吸附，并将处理后的矿采废水导入电解桶，通过电解池内石墨阳极组和石墨阴极组实现对矿采废水的电解作用，即石墨阴极组对矿采废水中的铅离子、钴离子、镍离子、铬离子等进行吸附处理，石墨阳极组对矿采废水中的氯离子、硝酸根离子、溴离子、磷离子等进行吸附处理，从而完成对矿采废水中重金属杂质的去除;
3、通过设置过滤桶，将待处理的矿采废水预先导入过滤桶，通过过滤桶内搅拌筒的搅拌作用，使矿采废水通过过滤网筛将矿采废水中的沙石杂质进行初步过滤处理，避免矿采废水中的沙石进入沉淀桶，从而提高沉淀桶的使用年限和净化效率;
4、将经过滤桶、沉淀桶和电解桶处理后的矿采废水导入中和桶进行中和处理，从而使除杂后的矿采废水净化彻底，达到排放标准。
