申请日2019.06.20
公开(公告)日2019.09.17
IPC分类号C02F3/12; C02F3/20
摘要
本发明公开了一种智能污水净化装置，包括集水池，集水池的进水口处设有机械格栅，同时集水池的出水口与沉淀池的进水口相连接，沉淀池连接缺氧池，缺氧池连接至MBR池，MBR池的底部设有曝气机，通过曝气机不断的向MBR池中通入氧气，MBR池的进水口处设置有电磁阀，电磁阀连接电磁阀控制器，同时MBR池中安装有MBR膜组件，通过电磁阀控制器控制电磁阀开闭，进而控制进入MBR池进水口的开闭。本发明在上下的限位滑动座之间设置双向振动调节气缸，通过双向振动调节气缸带动上下的限位滑动座通过运动不断的接近和远离，进而使得纤维膜不断的折叠和伸展，通过大幅度折叠伸展振动使得纤维膜表面堆积过滤的大量杂质通过振动去除，降低了纤维膜的拆除清洗频率。
权利要求书
1.一种智能污水净化装置，包括集水池，集水池的进水口处设有机械格栅，同时集水池的出水口与沉淀池的进水口相连接，沉淀池中投加有聚合氯化铝，通过聚合氯化铝除去污水中的磷，同时沉淀池连接缺氧池，缺氧池连接至MBR池，其特征在于，MBR池的底部设有曝气机，通过曝气机不断的向MBR池中通入氧气，MBR池的进水口处设置有电磁阀，电磁阀连接电磁阀控制器，同时MBR池中安装有MBR膜组件，通过电磁阀控制器控制电磁阀开闭，进而控制进入MBR池进水口的开闭;

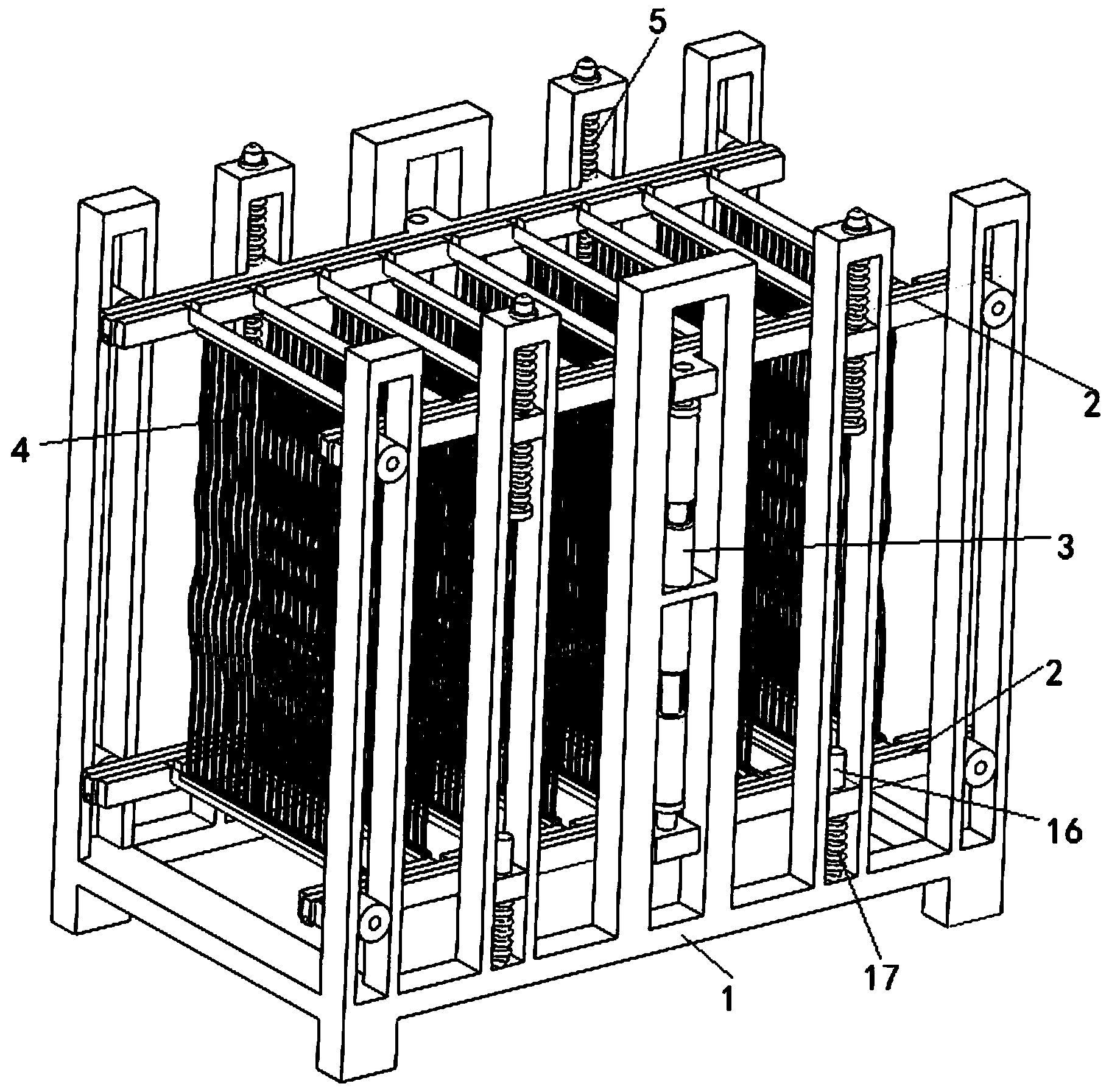

MBR膜组件包括支撑固定架(1)，支撑固定架(1)的顶部滑动安装有两个限位滑动座(2)，同时支撑固定架(1)的底部也安装有两个限位滑动座(2)，支撑固定架(1)顶部的限位滑动座(2)与底部的限位滑动座(2)之间通过双向振动调节气缸(3)连接固定，同时四个限位滑动座(2)之间安装固定有若干膜组件(4);
支撑固定架(1)包括两个相对设置的支撑条(11)，两个支撑条(11)之间通过连接条(12)连接固定，同时两个支撑条(11)的表面两端一体连接固定有两个第一限位固定座(13)，两个支撑条(11)的表面中部均一体连接固定有第二限位固定座(14)，并且支撑条(11)表面位于第一限位固定座(13)和第二限位固定座(14)之间一体连接固定有若干第三限位固定座(15)，双向振动调节气缸(3)安装在第三限位固定座(15)上;同时第二限位固定座(14)包括两个相对设置的第二限位杆(141)，两个第二限位杆(141)的顶端通过第二顶板(142)相连接，第二顶板(142)的表面中部开有第一螺纹孔(143)，第一螺纹孔(143)中安装有弹性顶座(5)，并且第三限位固定座(15)包括相对分子的两个第三限位杆(151)，两个第三限位杆(151)的中部之间垂直固定有固定块(152)，固定块(152)表面中部开有安装孔(153)，双向振动调节气缸(3)安装固定在安装孔(153)中，同时第一限位杆(131)和第二限位杆(141)均垂直固定在支撑条(11)的表面;支撑条(11)的表面一体安装固定有滑动柱(16)，滑动柱(16)位于第二限位固定座(14)中的两个第二限位杆(141)之间，滑动柱(16)上套设有第一压簧(17);
限位滑动座(2)包括固定板条(21)，固定板条(21)后侧壁中部一体连接固定有若干卡接块(22)，卡接块(22)的表面中部开有第二螺纹孔(221)，同时固定板条(21)的表面中部开有延伸至两边侧且与卡接孔(211)相连通的固定条孔(212);滑动柱(16)卡在位于支撑固定架(1)底部限位滑动座(2)的卡接块(22)表面的第二螺纹孔(221)中，并且滑动柱(16)与第二螺纹孔(221)侧壁不相接，通过第二螺纹孔(221)对滑动柱(16)进行限位，同时卡接块(22)的底面与第一压簧(17)的顶端压紧相接;
弹性顶座(5)包括与第一螺纹孔(143)螺纹配合的限位螺钉(51)，限位螺钉(51)上从下到上套设有第二压簧(52)和第三压簧(53)，限位螺钉(51)的顶端穿过第一螺纹孔(143)固定有螺帽(54)，同时限位螺钉(51)在位于支撑固定架(1)顶部限位滑动座(2)的卡接块(22)表面的第二螺纹孔(221)中，同时限位螺钉(51)与第二螺纹孔(221)侧壁内表面不相接，进而使得限位螺钉(51)在第二螺纹孔(221)中上下滑动，同时位于支撑固定架(1)顶部限位滑动座(2)的卡接块(22)的底面与第二压簧(52)的顶端相接，表面与第三压簧(53)的底端相接;
双向振动调节气缸(3)包括双向气缸(31)，双向气缸(31)固定在安装孔(153)中，同时双向气缸(31)的液压杆两端均一体连接固定有限位筒(32)，限位筒(32)的顶端通过螺纹连接固定有盖帽(33)，盖帽(33)的顶盖中部开有滑动孔(331)，同时限位筒(32)中安装有第四压簧(34)，并且限位筒(32)中安装有拉动杆(35)，拉动杆(35)的底端一体连接固定有挡块(351)，拉动杆(35)穿过滑动孔(331)在限位筒(32)中滑动，拉动杆(35)的顶端通过螺纹固定在卡接块(22)表面的第二螺纹孔(221)中，并且第四压簧(34)的底端与挡块(351)的表面相接，顶端与盖帽(33)的顶盖底面相接。
2.根据权利要求1所述的一种智能污水净化装置，其特征在于，第一限位固定座(13)包括两个相对设置的第一限位杆(131)，两个第一限位杆(131)的顶端通过第一顶板(132)相连接，固定板条(21)的后侧壁两端一体连接固定有第一转动轴(23)，第一转动轴(23)上安装有导向轮(24)，导向轮(24)卡接在第一限位固定座(13)中的两个第一限位杆(131)之间，同时导向轮(24)的侧壁与两个第一限位杆(131)的侧壁相接。
3.根据权利要求1所述的一种智能污水净化装置，其特征在于，固定板条(21)的前侧壁等距开有若干延伸至顶端面的卡接孔(211)，固定条孔(212)中卡接固定有压紧座(25)，压紧座(25)包括压紧固定条(251)和垂直固定在压紧固定条(251)两端的夹紧块(252)，压紧固定条(251)卡接在固定条孔(212)中，压紧座(25)通过螺钉穿过夹紧块(252)和固定板条(21)的侧壁固定在固定板条(21)的表面，膜组件(4)包括两个固定杆(41)，两个固定杆(41)之间通过纤维膜(42)连接，通过纤维膜(42)实现过滤作用;固定杆(41)的两端分别卡接在两个限位滑动座(2)的卡接孔(211)中，同时通过压紧座(25)对固定杆(41)压紧固定。
4.根据权利要求1所述的一种智能污水净化装置，其特征在于，挡块(351)的直径大于滑动孔(331)的直径1-2cm。
说明书
一种智能污水净化装置
技术领域
本发明属于污水处理领域，涉及一种智能污水净化装置。
背景技术
在现有污水处理过程中通常是在其中设置MBR技术，其中MBR是一种将高效膜分离技术与传统活性污泥法相结合的新型高效污水处理工艺，它用具有独特结构的浸没式膜组件置于曝气池中，经过好氧曝气和生物处理后的水，由泵通过滤膜过滤后抽出，现有的MBR膜组件通常是直接固定在固定架上，并且MBR膜组件中的纤维膜之间连接较紧密，在水中时，即使不断的进行曝气处理，但是纤维膜相互之间的溶氧量较低，降低了纤维膜间好氧细菌的繁殖，同时在污水处理一段时间后由于膜组件上过滤聚集有大量的污染物，需要对膜组件中的纤维膜进行清理，现有技术中通常是直接将纤维膜取下清洗，并且纤维膜通常是直接固定在固定架上，取放不方便，进而增大了纤维膜每次清洗的劳动强度，并且频繁的清洗不方便。
发明内容
本发明的目的在于提供一种智能污水净化装置，该装置中设置有MBR膜组件，其中膜组件在污水处理过程中，通过污水直接作用于纤维膜，由于曝气机不断向MBR池中通入空气，空气与污水接触生成气泡，由于气泡越大充氧效率越低，此时纤维膜在污水冲击力的作用下能够带动第一压簧和弹性顶座在弹力的作用下上下振动，通过纤维膜的不断振动能够打散气泡，进而提高污水中的溶氧量，为污水中的好样细菌生长提供足够的氧气，进而提高污水处理效率，进而解决了现有的MBR膜组件通常是直接固定在固定架上，并且MBR膜组件中的纤维膜之间连接较紧密，在水中时，即使不断的进行曝气处理，但是纤维膜相互之间的溶氧量较低，降低了纤维膜间好氧细菌的繁殖，降低了污水处理效率的问题。
本发明的目的可以通过以下技术方案实现：
一种智能污水净化装置，包括集水池，集水池的进水口处设有机械格栅，同时集水池的出水口与沉淀池的进水口相连接，沉淀池中投加有聚合氯化铝，通过聚合氯化铝除去污水中的磷，同时沉淀池连接缺氧池，缺氧池连接至MBR池，MBR池的底部设有曝气机，通过曝气机不断的向MBR池中通入氧气，MBR池的进水口处设置有电磁阀，电磁阀连接电磁阀控制器，同时MBR池中安装有MBR膜组件，通过电磁阀控制器控制电磁阀开闭，进而控制进入MBR池进水口的开闭;
MBR膜组件包括支撑固定架，支撑固定架的顶部滑动安装有两个限位滑动座，同时支撑固定架的底部也安装有两个限位滑动座，支撑固定架顶部的限位滑动座与底部的限位滑动座之间通过双向振动调节气缸连接固定，同时四个限位滑动座之间安装固定有若干膜组件;
支撑固定架包括两个相对设置的支撑条，两个支撑条之间通过连接条连接固定，同时两个支撑条的表面两端一体连接固定有两个第一限位固定座，两个支撑条的表面中部均一体连接固定有第二限位固定座，并且支撑条表面位于第一限位固定座和第二限位固定座之间一体连接固定有若干第三限位固定座，双向振动调节气缸安装在第三限位固定座上;同时第二限位固定座包括两个相对设置的第二限位杆，两个第二限位杆的顶端通过第二顶板相连接，第二顶板的表面中部开有第一螺纹孔，第一螺纹孔中安装有弹性顶座，并且第三限位固定座包括相对分子的两个第三限位杆，两个第三限位杆的中部之间垂直固定有固定块，固定块表面中部开有安装孔，双向振动调节气缸安装固定在安装孔中，同时第一限位杆和第二限位杆均垂直固定在支撑条的表面;支撑条的表面一体安装固定有滑动柱，滑动柱位于第二限位固定座中的两个第二限位杆之间，滑动柱上套设有第一压簧;
限位滑动座包括固定板条，固定板条后侧壁中部一体连接固定有若干卡接块，卡接块的表面中部开有第二螺纹孔，同时固定板条的表面中部开有延伸至两边侧且与卡接孔相连通的固定条孔;滑动柱卡在位于支撑固定架底部限位滑动座的卡接块表面的第二螺纹孔中，并且滑动柱与第二螺纹孔侧壁不相接，通过第二螺纹孔对滑动柱进行限位，同时卡接块的底面与第一压簧的顶端压紧相接;
弹性顶座包括与第一螺纹孔螺纹配合的限位螺钉，限位螺钉上从下到上套设有第二压簧和第三压簧，限位螺钉的顶端穿过第一螺纹孔固定有螺帽，同时限位螺钉在位于支撑固定架顶部限位滑动座的卡接块表面的第二螺纹孔中，同时限位螺钉与第二螺纹孔侧壁内表面不相接，进而使得限位螺钉在第二螺纹孔中上下滑动，同时位于支撑固定架顶部限位滑动座的卡接块的底面与第二压簧的顶端相接，表面与第三压簧的底端相接;
双向振动调节气缸包括双向气缸，双向气缸固定在安装孔中，同时双向气缸的液压杆两端均一体连接固定有限位筒，限位筒的顶端通过螺纹连接固定有盖帽，盖帽的顶盖中部开有滑动孔，同时限位筒中安装有第四压簧，并且限位筒中安装有拉动杆，拉动杆的底端一体连接固定有挡块，拉动杆穿过滑动孔在限位筒中滑动，拉动杆的顶端通过螺纹固定在卡接块表面的第二螺纹孔中，并且第四压簧的底端与挡块的表面相接，顶端与盖帽的顶盖底面相接。
进一步地，第一限位固定座包括两个相对设置的第一限位杆，两个第一限位杆的顶端通过第一顶板相连接，固定板条的后侧壁两端一体连接固定有第一转动轴，第一转动轴上安装有导向轮，导向轮卡接在第一限位固定座中的两个第一限位杆之间，同时导向轮的侧壁与两个第一限位杆的侧壁相接。
进一步地，固定板条的前侧壁等距开有若干延伸至顶端面的卡接孔，固定条孔中卡接固定有压紧座，压紧座包括压紧固定条和垂直固定在压紧固定条两端的夹紧块，压紧固定条卡接在固定条孔中，压紧座通过螺钉穿过夹紧块和固定板条的侧壁固定在固定板条的表面，膜组件包括两个固定杆，两个固定杆之间通过纤维膜连接，通过纤维膜实现过滤作用;固定杆的两端分别卡接在两个限位滑动座的卡接孔中，同时通过压紧座对固定杆压紧固定。
进一步地，挡块的直径大于滑动孔的直径1-2cm。
本发明的有益效果：
1、本发明的污水处理装置中设置有MBR膜组件，其中膜组件在污水处理过程中，通过污水直接作用于纤维膜，由于曝气机不断向MBR池中通入空气，空气与污水接触生成气泡，由于气泡越大充氧效率越低，此时纤维膜在污水冲击力的作用下能够带动第一压簧和弹性顶座在弹力的作用下上下振动，通过纤维膜的不断振动能够打散气泡，进而提高污水中的溶氧量，为污水中的好样细菌生长提供足够的氧气，进而提高污水处理效率，进而解决了现有的MBR膜组件通常是直接固定在固定架上，并且MBR膜组件中的纤维膜之间连接较紧密，在水中时，即使不断的进行曝气处理，但是纤维膜相互之间的溶氧量较低，降低了纤维膜间好氧细菌的繁殖，降低了污水处理效率的问题。
2、本发明在上下的限位滑动座之间设置双向振动调节气缸，通过双向振动调节气缸带动上下的限位滑动座通过运动不断的接近和远离，进而使得纤维膜不断的折叠和伸展，通过大幅度折叠伸展振动使得纤维膜表面堆积过滤的大量杂质通过振动去除，降低了纤维膜的拆除清洗频率，进而解决了现有技术中污水处理一段时间后由于膜组件上过滤聚集有大量的污染物，需要对膜组件中的纤维膜进行清理，频繁的清洗不仅增大劳动强度，并且使用不方便的问题。
3、本发明通过在MBR膜组件上设置卡接孔，通过将膜组件直接卡接在卡接孔中，然后通过压紧座对膜组件进行压紧固定，在拆卸时，只需要将压紧座拆下即可实现所有膜组件的拆卸，进而使得膜组件在清洗更换时拆卸方便，解决了现有技术中纤维膜通常是直接固定在固定架上，取放不方便的问题。
