申请日2019.09.18
公开(公告)日2019.11.01
IPC分类号C02F1/40
摘要
本实用新型公开了基于渗滤液和工业废水的半自动油水分离装置，包括盛放桶、油水分离器，盛放桶底部设有排水口，顶部设有进水口，排水口处设有电磁控制阀，盛放桶内壁上对称设有竖直的滑轨，油水分离器上设有与滑轨匹配的滑块，油水分离器通过滑块与滑轨活动连接，且油水分离器沿滑轨方向上下移动，油水分离器上安装有多个吸油块，电磁控制阀连接控制电路，控制电路的正负极分别安装于两个滑块上，滑轨为绝缘材料，且滑轨底端通过导线直接连接。本实用新型通过油水分离器可以有效快速的吸收污水中的油，实现油水分离以及油水分离装置的半自动化运行。
权利要求书

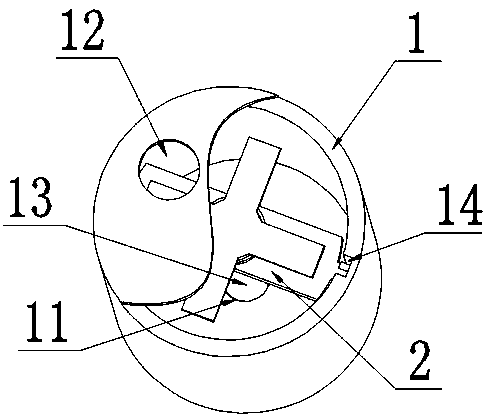

1.基于渗滤液和工业废水的半自动油水分离装置，包括盛放桶(1)、油水分离器(2)，所述盛放桶(1)底部设有排水口(11)，顶部设有进水口(12)，所述排水口(11)处设有电磁控制阀(13)，所述盛放桶(1)内壁上对称设有竖直的滑轨(14)，所述油水分离器(2)上设有与滑轨(14)匹配的滑块(21)，所述油水分离器(2)通过滑块(21)与滑轨(14)活动连接，且所述油水分离器(2)沿滑轨(14)方向上下移动，其特征在于，所述油水分离器(2)上安装有多个吸油块(22)，所述电磁控制阀(13)连接控制电路，所述控制电路的正负极分别安装于两个滑块(21)上，所述滑轨(14)为绝缘材料，且滑轨(14)底端通过导线直接连接，当油水分离器(2)位于滑轨(14)底端时，所述控制电路接通，电磁控制阀(13)控制排水口(11)关闭。
2.根据权利要求1所述的基于渗滤液和工业废水的半自动油水分离装置，其特征在于，所述油水分离器(2)上还设有转盘轴承(3)，所述转盘轴承(3)外圈与油水分离器(2)固定，内圈连接有多个吸油块(22)，所述多个吸油块(22)沿内圈周向设置，所述吸油块(22)相对油水分离器(2)能够自由转动。
3.根据权利要求1或2所述的基于渗滤液和工业废水的半自动油水分离装置，其特征在于，所述滑块(21)连接有驱动电机，所述滑轨(14)顶端与底端均设有限位开关(141)，所述限位开关(141)与驱动电机电性连接，所述驱动电机控制滑块(21)在滑轨(14)两限位开关(141)间往复运动。
说明书
基于渗滤液和工业废水的半自动油水分离装置
技术领域
本实用新型涉及渗滤液和工业废水处理技术领域，具体涉及基于渗滤液和工业废水的半自动油水分离装置。
背景技术
在工业生产中，会产生大量的垃圾渗滤液和工业废水，某些垃圾渗滤液和工业废水中会存在油脂，比如食品加工等领域，油脂本身是一种可回收资源，对于含油脂的废水直接排放将会对环境造成重大污染，同时也是对资源的极大浪费，目前对于工业上的含油脂废水的处理方法一般都是废水进行过滤，然后对过滤后的废水进行油水分离，目前油水分离常采用静置法或是离心法进行油水分离。然而不管是静止法还是离心法分离效率不高，且成本较高。另一方面，在进行油水分离时，需将分离后的水进行排放，然而在排放过程中，无法确保油水是否已完全分离，需人工观察，浪费人力资源且无法做到半自动化工作。
实用新型内容
为了解决上述存在的技术问题，本实用新型提供一种能够快速分离油水，同时能够实现油水分离工作的持续化进行，其具体技术方案如下：
包括盛放桶、油水分离器，所述盛放桶底部设有排水口，顶部设有进水口，所述排水口处设有电磁控制阀，所述盛放桶内壁上对称设有竖直的滑轨，所述油水分离器上设有与滑轨匹配的滑块，所述油水分离器通过滑块与滑轨活动连接，且所述油水分离器沿滑轨方向上下移动，所述油水分离器上安装有多个吸油块，所述电磁控制阀连接控制电路，所述控制电路的正负极分别安装于两个滑块上，所述滑轨为绝缘材料，且滑轨底端通过导线直接连接，当油水分离器位于滑轨底端时，所述控制电路接通，电磁控制阀控制排水口关闭。
进一步的，所述油水分离器上还设有转盘轴承，所述转盘轴承外圈与油水分离器固定，内圈连接有多个吸油块，所述多个吸油块沿内圈周向设置，所述吸油块相对油水分离器能够自由转动。
进一步的，所述滑块连接有驱动电机，所述滑轨顶端与底端均设有限位开关，所述限位开关与驱动电机电性连接，所述驱动电机控制滑块在滑轨两限位开关间往复运动。
有益效果：本实用新型通过吸油块的设置，可以快速吸收污水中的油，从而实现油水分离，通过滑块与滑轨的配合，一方面能使油水分离更加彻底，另一方面，结合电磁控制阀、与电磁控制阀相连的控制电路、驱动电机和限位开关，能够实现整个分离装置的半自动化运行，降低了成本，同时也提高了效率;通过转盘轴承的设置，可以增加吸油块与污水的接触面积，有利于进一步的吸收污水中的油，使油水分离更彻底。（发明人黄敏;李凡）
