申请日2019.09.03
公开(公告)日2019.11.01
IPC分类号C02F1/20; C02F103/20; C02F101/16
摘要
一种高效去除养猪沼液废水氨氮的脱氨装置，其特征在于：壳体内从上至下设置有第一气液喷射装置、第二气液喷射装置、喷液装置、第一喷气装置、第二喷气装置，第一气液喷射装置上方设有净化装置，第二气液喷射装置与喷液装置之间设有第一填料，喷液装置与第一喷气装置之间设有第二填料，第一气液喷射装置包括多个第一出气喷嘴、多个第一出液喷嘴，第二气液喷射装置包括多个第二出液喷嘴、多个第二出气喷嘴，喷液装置包括多个第一喷嘴，第一喷气装置包括多个第二喷嘴，第二喷气装置包括多个第三喷嘴。该结构能够使废液微滴化、精细化、废液与气的混合更充分、均匀，提高氨氮的处理效果，具有很好的应用推广价值。
权利要求书

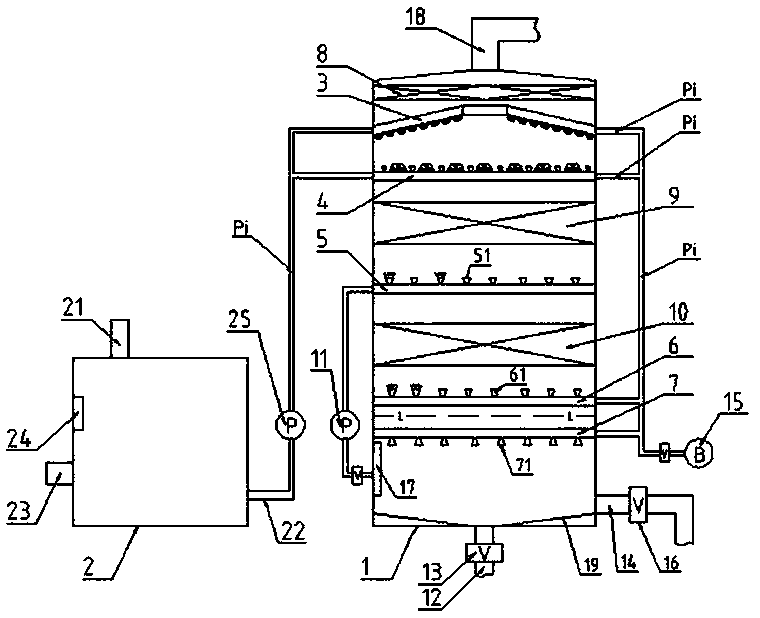

1.一种高效去除养猪沼液废水氨氮的脱氨装置，其用于废液处理工艺系统，其包括壳体(1)、废液箱(2)、第一气液喷射装置(3)、第二气液喷射装置(4)、喷液装置(5)、第一喷气装置(6)、第二喷气装置(7)，壳体上端设有出气口(18)，下端设有排污管(12)，侧壁连接有第一水泵(11)、出水管(14)，其特征在于：壳体内从上至下设置有第一气液喷射装置、第二气液喷射装置、喷液装置、第一喷气装置、第二喷气装置，第一气液喷射装置上方设有净化装置 (8)，第二气液喷射装置与喷液装置之间设有第一填料(9)，喷液装置与第一喷气装置之间设有第二填料(10)，第一气液喷射装置包括多个第一出气喷嘴(32)、多个第一出液喷嘴(33)，第二气液喷射装置包括多个第二出液喷嘴(42)、多个第二出气喷嘴(43)，喷液装置包括多个第一喷嘴(51)，第一喷气装置包括多个第二喷嘴(61)，第二喷气装置包括多个第三喷嘴(71)。
2.根据权利要求1所述的一种高效去除养猪沼液废水氨氮的脱氨装置，其特征在于，所述第一气液喷射装置还包括多个第一弧面体(31)、倾斜板(34)，多个第一出气喷嘴设置于第一弧面体表面，多个第一出液喷嘴设置于第一弧面体的外周，多个第一弧面体设置于倾斜板上。
3.根据权利要求2所述的一种高效去除养猪沼液废水氨氮的脱氨装置，其特征在于，所述第二气液喷射装置还包括多个第二弧面体(41)，多个第二出液喷嘴设置于第二弧面体上，多个第二出气喷嘴设置于第二弧面体的外周。
4.根据权利要求3所述的一种高效去除养猪沼液废水氨氮的脱氨装置，其特征在于，所述第二弧面体的半径大于第一弧面体的半径，多个第一弧面体与多个第二弧面体对向设置。
5.根据权利要求4所述的一种高效去除养猪沼液废水氨氮的脱氨装置，其特征在于，所述倾斜板包括多个弧形通道(35)、多个直形通道(36)，多个弧形通道沿周向设置，多个直形通道沿径向设置，弧形通道与直形通道相交。
6.根据权利要求1所述的一种高效去除养猪沼液废水氨氮的脱氨装置，其特征在于，所述第一填料为陶瓷、塑料环混合填料，第二填料为鲍尔环填料。
7.根据权利要求2所述的一种高效去除养猪沼液废水氨氮的脱氨装置，其特征在于，所述倾斜板与水平面的夹角为5-30°。
说明书
一种高效去除养猪沼液废水氨氮的脱氨装置
技术领域
本发明涉及废液/废水处理技术领域，具体为一种高效去除养猪沼液废水氨氮的脱氨装置，其用于废液处理工艺系统。
背景技术
废液/废水处理工艺系统中通常采用脱氨装置。但现有的去除养猪沼液废水氨氮的脱氨装置存在喷射液滴紊乱、废液与气的混合不充分、不均匀的问题。
发明内容
本发明的目的是克服现有技术中存在的不足，提供一种高效去除养猪沼液废水氨氮的脱氨装置，其用于废液处理工艺系统，该结构能够使废液微滴化、精细化、废液与气的混合更充分、均匀，提高氨氮的处理效果，具有很好的应用推广价值。
为了实现上述目的，本发明采用的技术方案为 ：
一种高效去除养猪沼液废水氨氮的脱氨装置，其用于废液处理工艺系统，其包括壳体(1)、废液箱(2)、第一气液喷射装置(3)、第二气液喷射装置(4)、喷液装置(5)、第一喷气装置(6)、第二喷气装置(7)，壳体上端设有出气口(18)，下端设有排污管(12)，侧壁连接有第一水泵(11)、出水管(14)，其特征在于：壳体内从上至下设置有第一气液喷射装置、第二气液喷射装置、喷液装置、第一喷气装置、第二喷气装置，第一气液喷射装置上方设有净化装置 (8)，第二气液喷射装置与喷液装置之间设有第一填料(9)，喷液装置与第一喷气装置之间设有第二填料(10)，第一气液喷射装置包括多个第一出气喷嘴(32)、多个第一出液喷嘴(33)，第二气液喷射装置包括多个第二出液喷嘴(42)、多个第二出气喷嘴(43)，喷液装置包括多个第一喷嘴(51)，第一喷气装置包括多个第二喷嘴(61)，第二喷气装置包括多个第三喷嘴(71)。
进一步地，所述第一气液喷射装置还包括多个第一弧面体(31)、倾斜板(34)，多个第一出气喷嘴设置于第一弧面体表面，多个第一出液喷嘴设置于第一弧面体的外周，多个第一弧面体设置于倾斜板上。
进一步地，所述第二气液喷射装置还包括多个第二弧面体(41)，多个第二出液喷嘴设置于第二弧面体上，多个第二出气喷嘴设置于第二弧面体的外周。
进一步地，所述第二弧面体的半径大于第一弧面体的半径，多个第一弧面体与多个第二弧面体对向设置。
进一步地，所述倾斜板包括多个弧形通道(35)、多个直形通道(36)，多个弧形通道沿周向设置，多个直形通道沿径向设置，弧形通道与直形通道相交。
进一步地，所述第一填料为陶瓷、塑料环混合填料，第二填料为鲍尔环填料。
进一步地，所述倾斜板与水平面的夹角为5-30°。
该一种高效去除养猪沼液废水氨氮的脱氨装置，其用于废液处理工艺系统，该结构能够使废液微滴化、精细化、废液与气的混合更充分、均匀，提高氨氮的处理效果，具有很好的应用推广价值。（发明人吴得意）
