申请日2019.09.30
公开(公告)日2019.12.03
IPC分类号F04D13/08; F04D7/04; F04D15/00
摘要
油浸式防爆污水污物潜水泵，具有电机和泵体，电机壳上端落座有上轴承座、下端联接有下轴承座，下轴承座与泵体联接，电机轴由上轴承座、下轴承座支承，电机轴与叶轮轴相连，电机壳的上端联接的顶帽内固定有一皮碗，皮碗与顶帽间形成进水腔，皮碗将电机壳的内腔与进水腔间隔绝，顶帽上开有排水孔，皮碗及顶帽上穿过有第一密封护套，顶帽与一顶盖相连，顶盖上穿装有第二密封护套，电机的线圈引线穿过第一密封护套，电源线穿过第二密封护套与线圈引线相接。工作中，电机温度升高时，皮碗变形，它的内腔增大、进水腔减小，进水腔的水通过排水孔排出，进而降低电机壳内的压力，当电机温度下降后，皮碗变形恢复，外界的水由排水孔进入进水腔。
权利要求书
1.油浸式防爆污水污物潜水泵，具有电机和泵体，电机的电机壳上端落座有上轴承座，电机壳下端联接有下轴承座，下轴承座与泵体的泵壳联接，电机的电机轴由上轴承座、下轴承座支承，电机轴与泵壳中的叶轮轴相连，其特征在于：电机壳的上端联接有一顶帽，在顶帽内固定有一弹性的皮碗，皮碗的内腔与电机壳的内腔相通，皮碗的外侧面与顶帽间形成进水腔，皮碗将电机壳的内腔与进水腔间隔绝，顶帽的侧壁上开有将进水腔与外界连通的排水孔，皮碗的碗底及顶帽的顶壁上穿过有第一密封护套，顶帽的上端与一顶盖相连，顶盖与顶帽间形成有接线腔，顶盖的上端穿装有第二密封护套，电机的线圈引线穿过第一密封护套进入接线腔，电源线穿过第二密封护套进入接线腔与线圈引线相接。
2.根据权利要求1所述的油浸式防爆污水污物潜水泵，其特征在于：皮碗的碗口具有向外侧突出的翻边，翻边由顶帽和电机壳夹紧，皮碗的碗底与顶帽的顶壁联接，皮碗的碗底中部开有通孔，顶帽的顶壁中部具有凸台，凸台伸入在碗底中上的通孔中，凸台上开有穿线孔，第一密封护套装于穿线孔中。
3.根据权利要求1所述的油浸式防爆污水污物潜水泵，其特征在于：皮碗的碗壁上沿周向具有两个以上向皮碗内腔陷入的凹坑，凹坑使得皮碗的碗壁内表面及外表面呈凹凸不平状。
4.根据权利要求3所述的油浸式防爆污水污物潜水泵，其特征在于：皮碗上凹坑的外表面沿碗底至碗口的方向逐渐向外倾斜。
说明书
油浸式防爆污水污物潜水泵
技术领域
本发明涉及水泵技术领域，具体地说是一种油浸式防爆污水污物潜水泵。
背景技术
油浸式污水污物潜水泵具有温升低和寿命长等优点。现有的油浸式污水污物潜水泵为防止电机腔进水，所采用的密封手段是，用上轴承盖将电机壳的上端封密，上轴承上联接一具有接线腔的顶帽，上轴承使电机壳内腔与接线腔隔离开，在上轴承盖上穿装一个密封护套，电机的线圈引线穿过密封护套后在接线腔与外部电源线相接。现有的这种密封手段存在的问题是，在正常使用状态下，电机壳内的压力较小，但在遇到工作负荷较大、电源缺相等异常情况时，电机温度升过快，会造成冷却油和空气的膨胀，电机壳内压力增大，当压力达到电机壳无法承受时，就会产生爆裂，引发事故，并造成水污染、财产损失等问题。
发明内容
本发明的目的在于提供一种油浸式防爆污水污物潜水泵，该潜水泵在其电机壳内压力升高时，可进行减压。

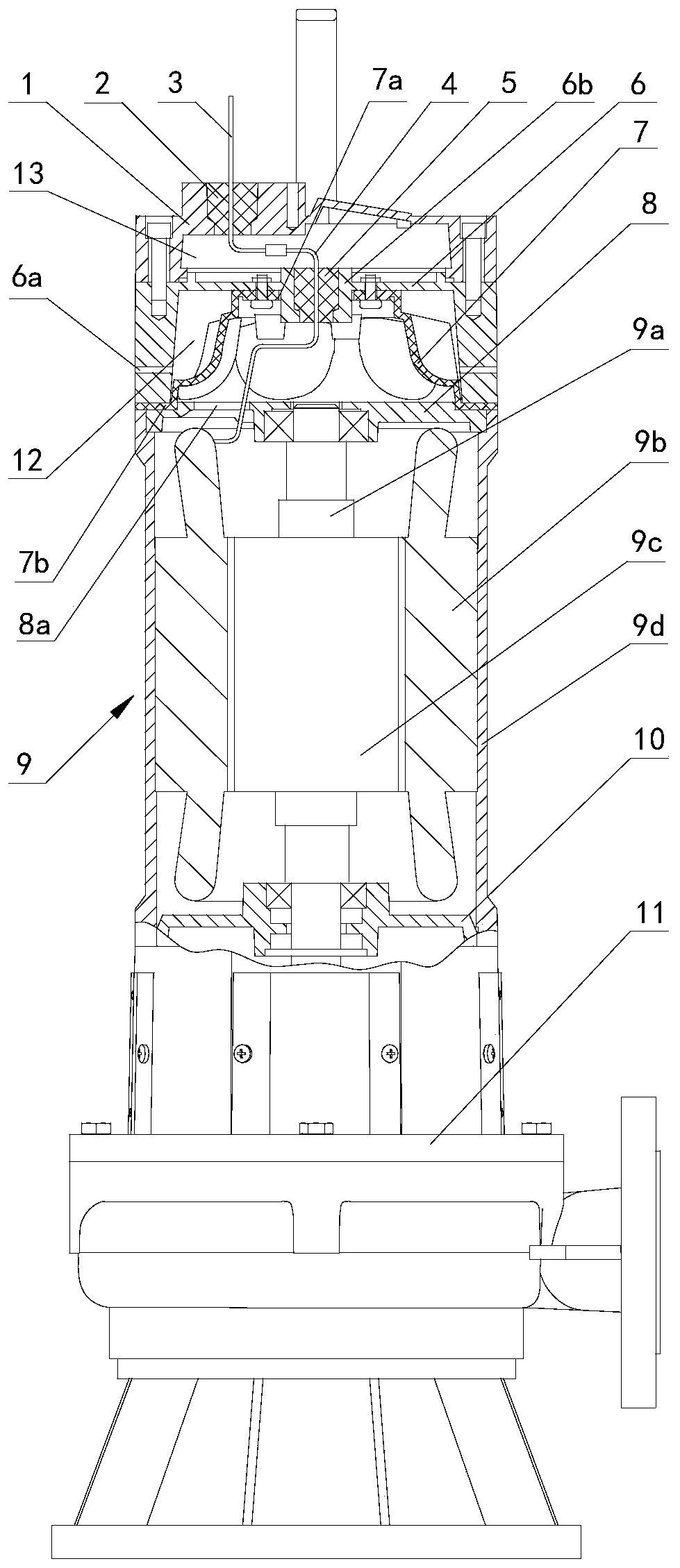

为实现上述目的，本发明采用以下方案：油浸式防爆污水污物潜水泵，具有电机和泵体，电机的电机壳的上端落座有上轴承座，电机壳下端联接有下轴承座，下轴承座与泵体的泵壳联接，电机的电机轴由上轴承座、下轴承座支承，电机轴与泵壳中的叶轮轴相连，电机壳的上端联接有一顶帽，在顶帽内固定有一弹性的皮碗，皮碗的内腔与电机壳的内腔相通，皮碗的外侧面与顶帽间形成进水腔，皮碗将电机壳的内腔与进水腔间隔绝，顶帽的侧壁上开有将进水腔与外界连通的排水孔，皮碗的碗底及顶帽的顶壁上穿过有第一密封护套，顶帽的上端与一顶盖相连，顶盖与顶帽间形成有接线腔，顶盖的上端穿装有第二密封护套，电机的线圈引线穿过第一密封护套进入接线腔，电源线穿过第二密封护套进入接线腔与线圈引线相接。
由上述方案可见，本发明提供的油浸式防爆污水污物潜水泵在工作中，当电机温度升高时，电机壳内部的冷却油及空气膨胀，皮碗被向外挤压，由于皮碗具有弹性，皮碗变形，它的内腔增大、进水腔减小，同时进水腔的水通过顶帽上的排水孔排出，进而降低了电机壳内部的压力，当电机温度下降，电机壳内部的冷却油及空气压力下降时，皮碗变形恢复，外界的水由排水孔进入进水腔;另外，皮碗的设置使电机壳内腔与进水腔理想的隔绝，确保外界的水不会进入电机。
本发明结构合理、性能可靠，它具有理想的防爆的性能，从而使用寿命长。（发明人郑建兵）
