申请日2017.06.02
公开(公告)日2017.08.18
IPC分类号F22B37/54; F22D11/00
摘要
本发明公开一体式锅炉排污水收能系统，其特征在于：所述系统包括：系统壳体、污水冷却装置和二次蒸汽凝结装置三大部分，所述污水冷却装置布置在系统壳体内部的底部;所述二次蒸汽凝结装置布置在系统壳体内部的上部;本系统的污水冷却装置采用纯逆流流程设计，可以保证污水能降低至最经济的设定温度后排放;本系统的二次蒸汽凝结装置采用内置式结构，同时设置一套特别的不凝气排放装置和系统压力控制装置，可以大大降低系统阻力损失，提高换热效率，从而保证最大限度地使锅炉排污水闪蒸出尽可能多的蒸汽，以提高纯净水回收率;最终达到节能降耗，保护环境的目的;本发明主要用于锅炉排污水的热能回收，同时回收部分纯净水，达到节能降耗，提高企业经济效益和社会效益，同时减少环境污染的目的。
摘要附图
权利要求书

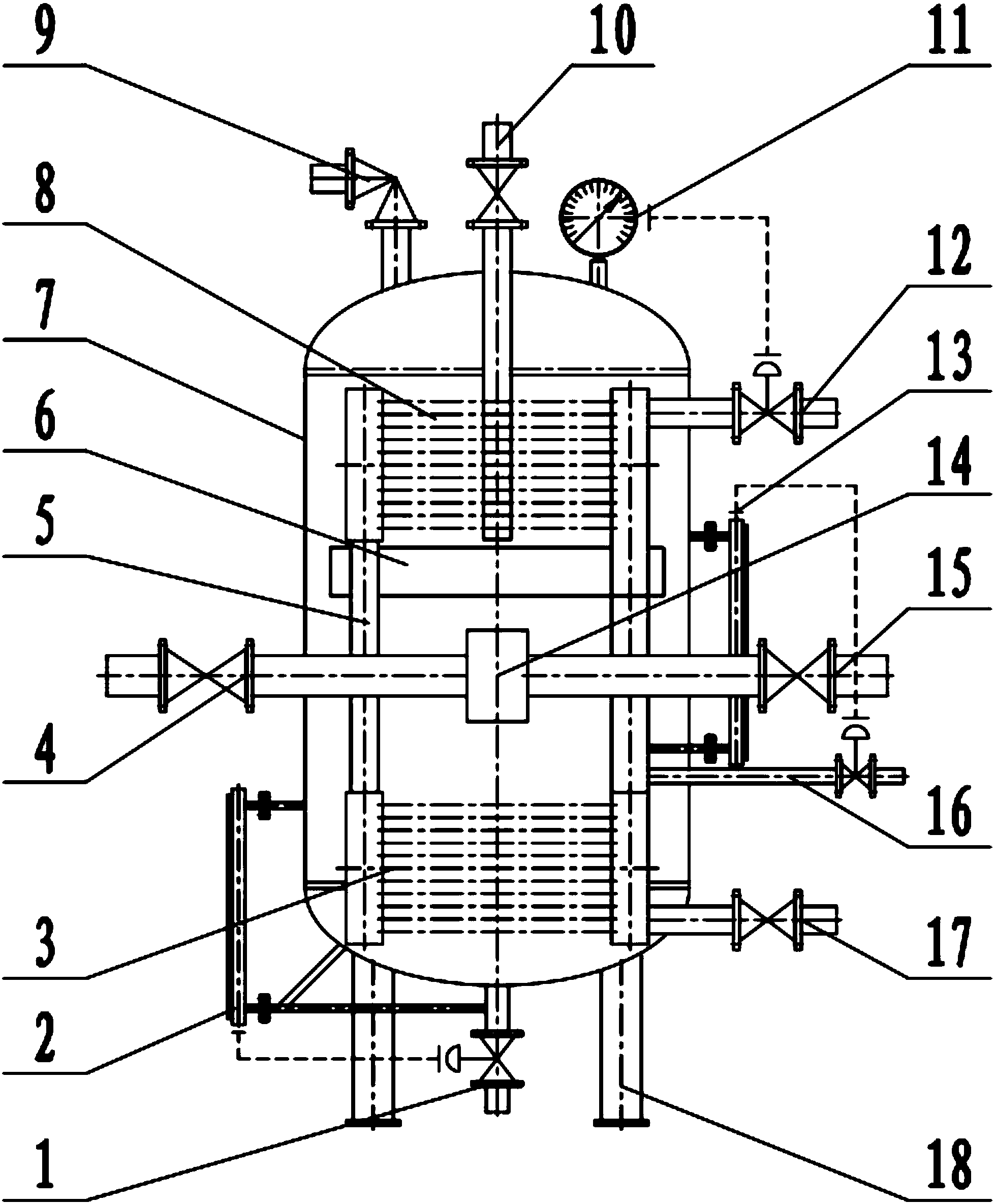

1.一体式锅炉排污水收能系统，其特征在于：所述系统包括：系统壳体(7)、污水冷却装置(3)和二次蒸汽凝结装置(8)三大部分，所述污水冷却装置(3)布置在系统壳体(7)内部的底部;所述二次蒸汽凝结装置(8)布置在系统壳体(7)内部的上部;
所述系统壳体(7)的中部设有定期排污水进口(4)和连续排污水进口(15)，定期排污水进口(4)和连续排污水进口(15)的端部与排污水闪发装置(14)连接;
除盐水进口(17)连接污水冷却装置(3)的管程进口，污水冷却装置(3)的管程出口连接二次蒸汽凝结装置(8)的管程进口，二次蒸汽凝结装置(8)的管程出口连接除盐水出口(12);
所述二次蒸汽凝结装置(8)的下方设有凝结水收集装置(6)，凝结水收集装置(6)的底部布置有凝结水出口(16)。
2.根据权利要求1所述的一体式锅炉排污水收能系统，其特征在于：所述污水冷却装置(3)的管程出口通过除盐水内部管路(5)连接二次蒸汽凝结装置(8)的管程进口，系统壳体(7)的底部设有污水排放口(1)。
3.根据权利要求1所述的一体式锅炉排污水收能系统，其特征在于：所述系统壳体(7)顶部设有不凝气排放装置(10)，所述不凝气排放装置(10)连接二次蒸汽凝结装置(8)。
4.根据权利要求1所述的一体式锅炉排污水收能系统，其特征在于：所述二次蒸汽凝结装置(8)采用列管式冷凝器、蛇形管式冷凝器和盘管式冷凝器其中的一种或多种，无需配置壳程筒体。
5.根据权利要求1所述的一体式锅炉排污水收能系统，其特征在于：所述系统壳体(7)的下部配置污水液位控制装置(2)。
6.根据权利要求1所述的一体式锅炉排污水收能系统，其特征在于：所述系统壳体(7)顶部配置系统压力控制装置(11)和安全泄放装置(9)。
7.根据权利要求1所述的一体式锅炉排污水收能系统，其特征在于：所述污水冷却装置(3)布置在系统壳体(7)内部的底部替换为布置在系统壳体(7)的外部，需要设置导流装置保证污水与除盐水形成逆流状态。
8.根据权利要求1所述的一体式锅炉排污水收能系统，其特征在于：系统壳体(7)中部配置凝结水液位控制装置(13)。
9.根据权利要求1所述的一体式锅炉排污水收能系统，其特征在于：系统壳体(7)固定在系统支架(18)上。
说明书
一体式锅炉排污水收能系统
技术领域
本发明属于锅炉辅机领域，尤其涉及一体式锅炉排污水收能系统。
背景技术
各种锅炉在正常运行时为了保证蒸汽质量和锅炉的安全，都需要连续和定期排出部分杂质含量较高的污水，对锅炉污水的处理，目前通常的做法是将连续排污水排入连排扩容器，闪蒸出少量的蒸汽通入除氧器重复利用，剩余大部分温度仍然较高的污水和锅炉定期排污水一起排入定排扩容器扩容降压，闪蒸出的少量蒸汽直接排入大气，剩余100℃左右的污水再用冷水混合降温后排放或直接排入地沟。由于除氧器都有一定的工作压力，特别是高压除氧器压力更高，就会导致连排扩容器的排污水温度较高，这样不仅浪费了大量的热能和优质水源，而且由于定排扩容器顶部有大量蒸汽的排出，还会给周围的环境造成相当大的水汽污染和噪音污染。
发明内容
为了解决现有技术存在的能源浪费和环境污染等问题，本发明提出一体式锅炉排污水收能系统。
本发明采用的技术方案如下：
一体式锅炉排污水收能系统，其特征在于：所述系统包括：系统壳体、污水冷却装置和二次蒸汽凝结装置三大部分，所述污水冷却装置布置在系统壳体内部的底部;所述二次蒸汽凝结装置布置在系统壳体内部的上部;
所述系统壳体的中部设有定期排污水进口和连续排污水进口，定期排污水进口和连续排污水进口的端部与排污水闪发装置连接;
除盐水进口连接污水冷却装置的管程进口，污水冷却装置的管程出口连接二次蒸汽凝结装置的管程进口，二次蒸汽凝结装置的管程出口连接除盐水出口;
所述二次蒸汽凝结装置的下方设有凝结水收集装置，凝结水收集装置的底部布置有凝结水出口。
进一步的，所述污水冷却装置的管程出口通过除盐水内部管路连接二次蒸汽凝结装置的管程进口，系统壳体的底部设有污水排放口。
进一步的，所述系统壳体顶部设有不凝气排放装置，所述不凝气排放装置连接二次蒸汽凝结装置。
进一步的，所述二次蒸汽凝结装置采用列管式冷凝器、蛇形管式冷凝器和盘管式冷凝器其中的一种或多种，无需配置壳程筒体。
进一步的，所述系统壳体的下部配置污水液位控制装置。
进一步的，所述系统壳体顶部配置系统压力控制装置和安全泄放装置。
进一步的，所述污水冷却装置布置在系统壳体内部的底部替换为布置在系统壳体的外部，需要设置导流装置保证污水与除盐水形成逆流状态。
进一步的，系统壳体中部配置凝结水液位控制装置。
进一步的，系统壳体固定在系统支架上。
本发明具有以下有益效果：
本发明利用常温除盐水吸收锅炉排污水的热能。
本系统的污水冷却装置采用纯逆流流程设计，可以保证污水能降低至最经济的设定温度后排放;本系统的二次蒸汽凝结装置采用内置式结构，同时设置一套特别的不凝气排放装置和系统压力控制装置，可以大大降低系统阻力损失，提高换热效率，从而保证最大限度地使锅炉排污水闪蒸出尽可能多的蒸汽，以提高纯净水回收率;最终达到节能降耗，保护环境的目的。
本发明主要用于锅炉排污水的热能回收，同时回收部分纯净水，达到节能降耗，提高企业经济效益和社会效益，同时减少环境污染的目的。
