申请日2017.05.23
公开(公告)日2017.08.25
IPC分类号C02F9/14; A01G9/02
摘要
本发明涉及环境工程污水处理技术领域，本发明采取如下方案：一种具有资源化处理污水的柱形立体绿化装置，其特征在于：包括有植物种植模块、格栅滤池、恒温沉淀池、曝气生物滤池、液位感应控制系统、自动滴灌系统、太阳能发电系统和温控系统，温控系统控制恒温沉淀池内的温度，液位感应控制系统设置在恒温沉淀池上控制恒温沉淀池内的液面高度，恒温沉淀池上设置有给植物种植模块灌溉的灌溉输出管道，液位感应控制系统控制灌溉输出管道的导通或关闭。通过采用上述方案，本发明提供一种实现就地处理污染源分散地区的污水、就地再生利用污水中的N、P资源的资源化处理生活污水功能的柱形立体绿化装置。
权利要求书
1.一种具有资源化处理污水的柱形立体绿化装置，其特征在于：包括有植物种植模块、格栅滤池、恒温沉淀池、曝气生物滤池、液位感应控制系统、自动滴灌系统、太阳能发电系统和温控系统，其中格栅滤池与恒温沉淀池通过管路相连，温控系统控制恒温沉淀池内的温度，液位感应控制系统设置在恒温沉淀池上控制恒温沉淀池内的液面高度，恒温沉淀池与曝气生物滤池通过循环管路形成循环流通，恒温沉淀池上设置有给植物种植模块灌溉的灌溉输出管道，液位感应控制系统控制灌溉输出管道的导通或关闭。
2.根据权利要求1所述的具有资源化处理污水的柱形立体绿化装置，其特征在于：所述植物种植模块包括有柱形栽培框架和设置在柱形栽培框架外侧面的螺旋植物种植槽，曝气生物滤池设置在柱形栽培框架的中空内部。
3.根据权利要求1或2所述的具有资源化处理污水的柱形立体绿化装置，其特征在于：所述恒温沉淀池的池体包括有内层、中间层和外层，其中外层和内层采用不锈钢钢板或混凝土或PVC塑料板制成，中间层为聚氨酯、保温棉、酚醛泡沫、橡胶、玻璃棉材料中的一种或几种制成，所述格栅滤池内设有粗、细两组格栅，粗格栅的栅条间距在10-40mm之间，细格栅的栅条间距在1.5-10mm之间。
4.根据权利要求1或2所述的具有资源化处理污水的柱形立体绿化装置，其特征在于：所述曝气生物滤池分为四个部分，从上到下分别为清水区、滤料区、布水布气区和排泥区，其中上设置有曝气管路、进水管路和反冲洗管，其中进水管路的出水口向下设置，反冲洗管的出水口向上设置，曝气生物滤池的底部设置有排泥管路，排水管路设在清水区设置有排水管，该排水管与恒温沉淀池连接，所述滤料区的顶部和底部固定的有钢丝网。
5.根据权利要求3所述的具有资源化处理污水的柱形立体绿化装置，其特征在于：所述曝气生物滤池分为四个部分，从上到下分别为清水区、滤料区、布水布气区和排泥区，其中上设置有曝气管路、进水管路和反冲洗管，其中进水管路的出水口向下设置，反冲洗管的出水口向上设置，曝气生物滤池的底部设置有排泥管路，排水管路设在清水区设置有排水管，该排水管与恒温沉淀池连接，所述滤料区的顶部和底部固定的有钢丝网。
说明书
一种具有资源化处理污水的柱形立体绿化装置
技术领域
本发明涉及环境工程污水处理技术领域，尤其是能资源化处理分散式生活污水功能的自动滴灌柱形立体绿化装置。
技术背景
目前，集中式污水处理系统在城市污水处理中占主导地位，这种模式虽具有工艺成熟稳定、处理量大且效果好等优点，但对于远离管网的城镇小区和污染源分散的农村地区，难以将生活污水汇集到管网之中，而且排水管道渗漏破损现象普遍存在。因此，在这种情况下，将生活污水进行就地处理和就地再生利用都不失为优选方案。另一方面，近年来我国为提高城市绿量和建设低碳城市，立体绿化成为增加城市绿化率的重要举措之一，在净化空气、美化城市、改善环境、治理污染、保护人体健康方面起到重大作用，但同时也浪费了大量清洁水资源。生活污水中含有植物所需要的丰富的N、P资源，因此，开发适合于污水资源化利用的立体绿化装置是很有前景意义的。
发明内容
为了解决集中式污水处理模式的管网建设成本高、占地面积大、无法回收生活污水中的N、P资源等问题，本发明提供一种实现就地处理污染源分散地区的污水、节约占地面积、增加立体绿化面积、就地再生利用污水中的N、P资源的资源化处理生活污水功能的柱形立体绿化装置。
为实现上述目的,本发明采取如下方案：一种具有资源化处理污水的柱形立体绿化装置，其特征在于：包括有植物种植模块、格栅滤池、恒温沉淀池、曝气生物滤池、液位感应控制系统、自动滴灌系统、太阳能发电系统和温控系统，其中格栅滤池与恒温沉淀池通过管路相连，温控系统控制恒温沉淀池内的温度，液位感应控制系统设置在恒温沉淀池上控制恒温沉淀池内的液面高度，恒温沉淀池与曝气生物滤池通过循环管路形成循环流通，恒温沉淀池上设置有给植物种植模块灌溉的灌溉输出管道，液位感应控制系统控制灌溉输出管道的导通或关闭。
本发明的进一步设置是：所述植物种植模块包括有柱形栽培框架和设置在柱形栽培框架外侧面的螺旋植物种植槽，曝气生物滤池设置在柱形栽培框架的中空内部。
本发明的进一步设置是：所述恒温沉淀池的池体包括有内层、中间层和外层，其中外层和内层采用不锈钢钢板或混凝土或PVC塑料板制成，中间层为聚氨酯、保温棉、酚醛泡沫、橡胶、玻璃棉材料中的一种或几种制成，所述格栅滤池内设有粗、细两组格栅，粗格栅的栅条间距在10-40mm之间，细格栅的栅条间距在1.5-10mm之间。
本发明的进一步设置是：所述曝气生物滤池分为四个部分，从上到下分别为清水区、滤料区、布水布气区和排泥区，其中上设置有曝气管路、进水管路和反冲洗管，其中进水管路的出水口向下设置，反冲洗管的出水口向上设置，曝气生物滤池的底部设置有排泥管路，排水管路设在清水区设置有排水管，该排水管与恒温沉淀池连接，所述滤料区的顶部和底部固定的有钢丝网。
通过采用上述方案，达到如下效果：
一、可收集远离城镇管网的生活小区、污染源分散的农村地区的生活污水进行就地处理，达标后可以直接排放或者实现中水回用。既避免了管网基建成本的增加，又减少了日常维修管理费用;
二、装置外侧采用螺旋种植槽，对植物的灌溉可以直接利用重力作用，自上而下自动灌溉，不仅节约了能耗，同时能增加污水与植物、基质接触的时间;
三、本装置对污水具有较好的处理效果，出水可回用于冲厕、绿化、洗车等，实现了中水的资源化回用;
四、通过采用太阳能动力对沉淀池中的污水进行加热，并维持在合宜的温度，同时太阳能发电系统对曝气生物滤池和风机提供电力，不仅节省了运行成本，且有利于曝气生物滤池对水中污染物的去除;
五、将传统的污水处理模式与立体绿化相结合，既达到了污水净化处理的目的，又实现了中水的资源化利用，同时增加了绿化面积;

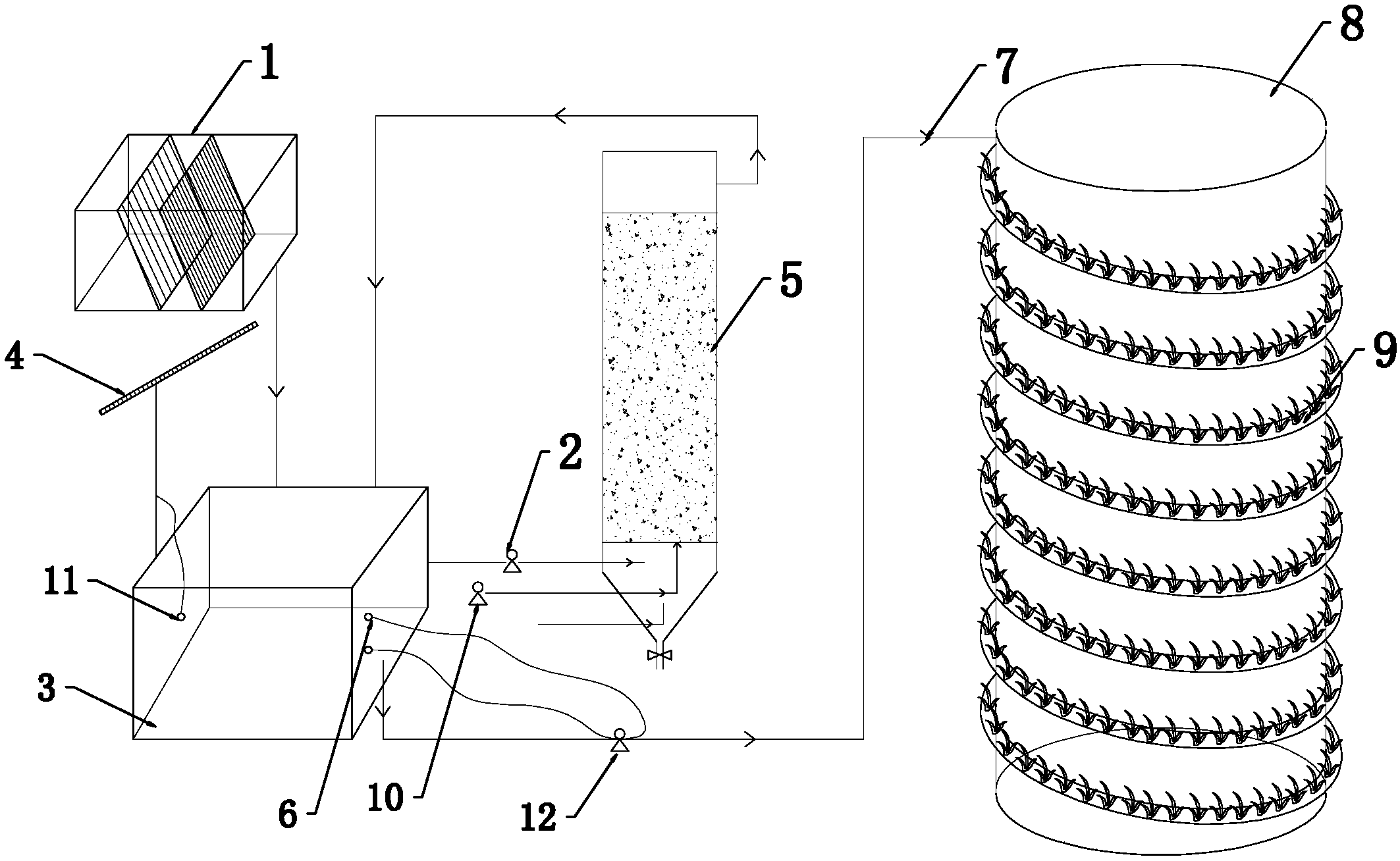

下面结合附图与具体实施例对本发明做进一步描述。
