申请日2017.06.27
公开(公告)日2017.09.05
IPC分类号B01D36/04
摘要
本发明公开了一种市政污水处理装置，包括第一过滤层、固定底座和第二过滤层，所述固定底座的顶部焊接有圆环支撑柱，且圆环支撑柱的两侧对称焊接有固定板，所述固定板的内部中间位置处开设有固定螺栓孔，所述圆环支撑柱的内部设置有网孔盖板和第一过滤层，所述U形凹槽的底部设置有压力感应器，所述圆环支撑柱的内部位于U形凹槽位置处开设有排污管。本发明中，在处理装置的内部设置有两层过滤层，并且在第二过滤层与圆环支撑柱之间设置有U形凹槽，可以使得慢慢流入排水管道中的污水，先经过U形凹槽的沉淀，在从第二过滤层上落入排污管道中，可以将污水中的混杂物去除的更加干净，方便后期的污水处理。
权利要求书

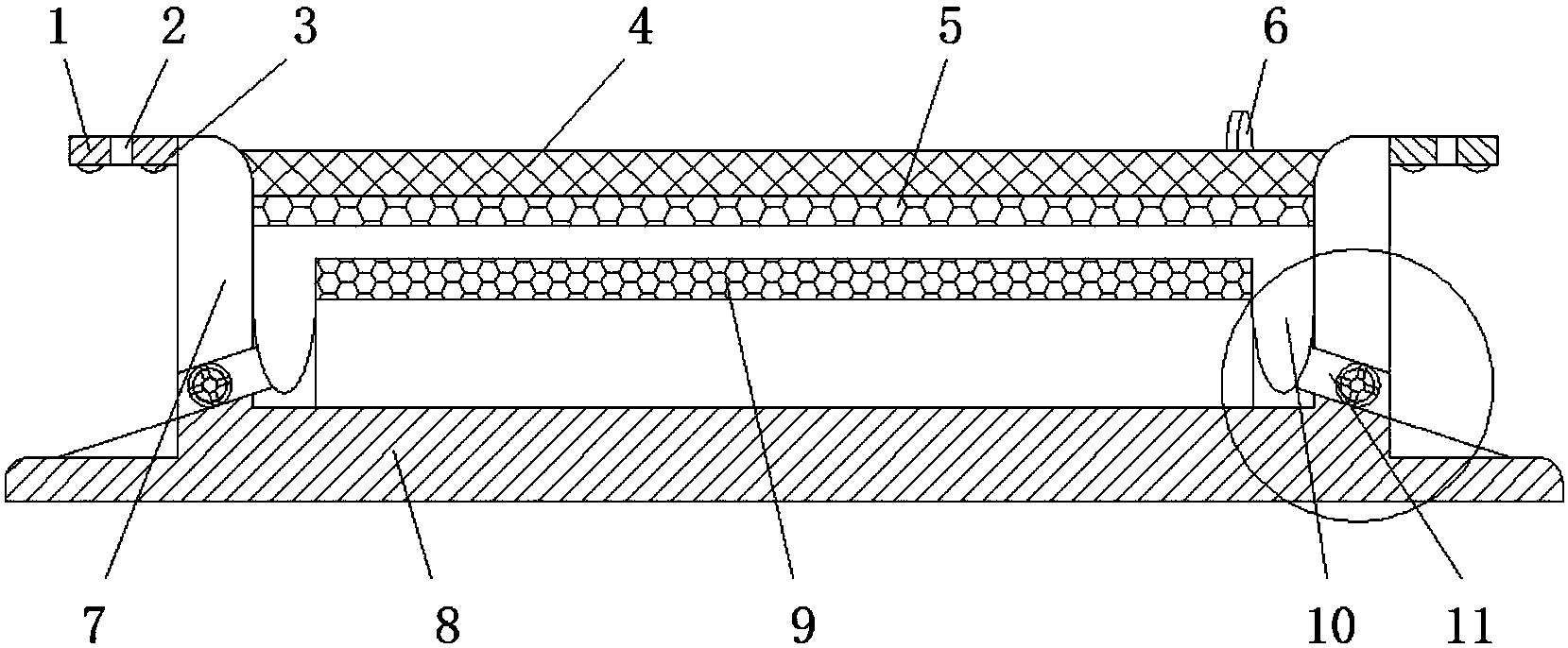

1.一种市政污水处理装置，包括第一过滤层(5)、固定底座(8)和第二过滤层(9)，其特征在于，所述固定底座(8)的顶部焊接有圆环支撑柱(7)，且圆环支撑柱(7)的两侧对称焊接有固定板(1)，所述固定板(1)的内部中间位置处开设有固定螺栓孔(2)，所述圆环支撑柱(7)的内部设置有网孔盖板(4)和第一过滤层(5)，且第一过滤层(5)位于网孔盖板(4)的下方，所述第一过滤层(5)的下方位于圆环支撑柱(7)的内部设置有第二过滤层(9)，且第二过滤层(9)与圆环支撑柱(7)之间开设有U形凹槽(10)，所述U形凹槽(10)的底部设置有压力感应器(13)，所述圆环支撑柱(7)的内部位于U形凹槽(10)位置处开设有排污管(11)，且排污管(11)的内部设置有单向控制阀(15)，所述单向控制阀(15)上设置有驱动电机(12)，且驱动电机(12)上设置有AVR中央控制处理器(14)。
2.根据权利要求1所述的一种市政污水处理装置，其特征在于，所述网孔盖板(4)的顶部焊接有提手(6)。
3.根据权利要求1所述的一种市政污水处理装置，其特征在于，所述固定板(1)的底部位于固定螺栓孔(2)。
4.根据权利要求1所述的一种市政污水处理装置，其特征在于，所述压力感应器(13)输出端与AVR中央控制处理器(14)输入端电性连接，且AVR中央控制处理器(14)输出端与压力感应器(13)输入端电性连接。
5.根据权利要求1所述的一种市政污水处理装置，其特征在于，所述U形凹槽(10)共设置有两个，且两个U形凹槽(10)关于固定底座(8)的竖直中线对称。
说明书
一种市政污水处理装置
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种市政污水处理装置。
背景技术
目前城市生活污水排放已是中国城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情，污水现在直接利用情况：随着人类社会的进步，科技的发展，污水的直接利用已成为可能，使用污水源热泵系统对城市原生污水进行利用。
然而现有的市政污水处理装置在使用过程中存在着一些不足之处，对于一些慢慢流入管道中的水，内部混杂着许多杂质，经常会出现堵塞漏水孔现象，从而使得污水中混杂着杂质均流入排水管道中。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种市政污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种市政污水处理装置，包括第一过滤层、固定底座和第二过滤层，所述固定底座的顶部焊接有圆环支撑柱，且圆环支撑柱的两侧对称焊接有固定板，所述固定板的内部中间位置处开设有固定螺栓孔，所述圆环支撑柱的内部设置有网孔盖板和第一过滤层，且第一过滤层位于网孔盖板的下方，所述第一过滤层的下方位于圆环支撑柱的内部设置有第二过滤层，且第二过滤层与圆环支撑柱之间开设有U形凹槽，所述U形凹槽的底部设置有压力感应器，所述圆环支撑柱的内部位于U形凹槽位置处开设有排污管，且排污管的内部设置有单向控制阀，所述单向控制阀上设置有驱动电机，且驱动电机上设置有AVR中央控制处理器。
作为上述技术方案的进一步描述：
所述网孔盖板的顶部焊接有提手。
作为上述技术方案的进一步描述：
所述固定板的底部位于固定螺栓孔。
作为上述技术方案的进一步描述：
所述压力感应器输出端与AVR中央控制处理器输入端电性连接，且AVR中央控制处理器输出端与压力感应器输入端电性连接。
作为上述技术方案的进一步描述：
所述U形凹槽共设置有两个，且两个U形凹槽关于固定底座的竖直中线对称。
本发明中，首先在处理装置的内部设置有两层过滤层，并且在第二过滤层与圆环支撑柱之间设置有U形凹槽，可以使得慢慢流入排水管道中的污水，先经过U形凹槽的沉淀，在从第二过滤层上落入排污管道中，可以将污水中的混杂物去除的更加干净，方便后期的污水处理，同时，沉淀物达到一定的重量后，排污管中的单向控制阀会打开及时的清理处沉淀物，避免管道内部出现堵塞现象，使用效果更好，其次该污水处理装置的底座为T形结构，一方面可以使得排污管具有一定的倾斜角度，另一方面可以使得该污水处理装置的稳定性更高。
