申请日2017.05.23
公开(公告)日2017.08.29
IPC分类号C02F9/04
摘要
本发明公开一种新型工业废水处理装置，包括污水沉淀池、污水搅拌反应池、净化剂加注器和处理控制箱，污水沉淀池和污水搅拌反应池的中部设有过滤层，污水沉淀池和污水搅拌反应池的底端均设有倒锥形聚污斗，污水沉淀池顶端的一侧设有污水进水管，污水进水管贯穿过滤层至污水沉淀池的底端，污水沉淀池顶端通过联通管连接至污水搅拌反应池的底端，污水搅拌反应池的顶端通过安装架安装设有搅拌电动机搅拌污水，以及设有净化剂加注器加注净化剂中和污水，排水管的中部设有检测器，检测器通过导线连接处理控制箱，处理控制箱根据检测结果通过导线指令电动机和净化剂加注器对所净化的工业废水进一步搅拌和添加净化剂，直至净化达标。
权利要求书

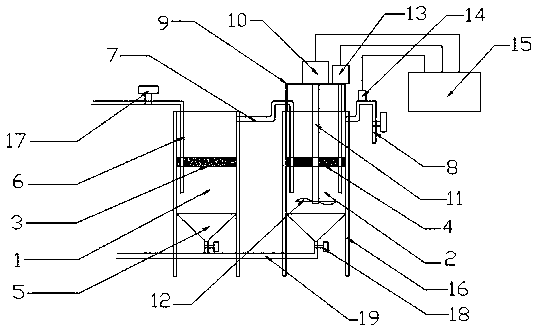

1.一种新型工业废水处理装置，包括污水沉淀池(1)、污水搅拌反应池(2)、净化剂加注器(13)和处理控制箱(15)，其特征在于，所述污水沉淀池(1)的中部设有第一过滤层(3)，所述污水搅拌反应池(2)的中部设有第二过滤层(4)，所述污水沉淀池(1)和所述污水搅拌反应池(2)的底端均设有倒锥形聚污斗(5)，所述污水沉淀池(1)顶端的一侧设有污水进水管(6)，所述污水进水管(6)贯穿所述第一过滤层(3)至所述污水沉淀池(1)的底端，所述污水沉淀池(1)顶端的另一侧连接联通管(7)的一端，所述联通管(7)的另一端贯穿所述第二过滤层(4)至所述污水搅拌反应池(2)的底端，所述污水搅拌反应池(2)顶端的另一侧设有排水管(8)，所述污水搅拌反应池(2)的顶端固定设有安装架(9)，所述安装架(9)顶端的中部垂直设有电动机(10)，所述电动机(10)轴向连接旋转轴(11)的顶端，所述旋转轴(11)贯穿所述第二过滤层(4)至所述污水搅拌反应池(2)的底端，所述旋转轴(11)的底端固定设有搅拌扇叶(12)，所述安装架(9)顶端的一侧设有所述净化剂加注器(13)，所述净化剂加注器(13)通过导管贯穿所述第二过滤层(4)至所述污水搅拌反应池(2)的底端，所述排水管(8)的中部固定设有检测器(14)，所述检测器(14)通过导线连接所述处理控制箱(15)，所述处理控制箱(15)通过导线分别连接所述电动机(10)和所述净化剂加注器(13)。
2.根据权利要求1所述的一种分级净化污水处理设备，其特征在于，所述污水沉淀池(1)和所述污水搅拌反应池(2)是规格相同的中空斗体。
3.根据权利要求2所述的一种分级净化污水处理设备，其特征在于，所述污水沉淀池(1)和所述污水搅拌反应池(2)的底端均设有支撑柱(16)。
4.根据权利要求1所述的一种分级净化污水处理设备，其特征在于，所述聚污斗(5)的底端均通过排污阀(18)连接排污管(19)。
5.根据权利要求1所述的一种分级净化污水处理设备，其特征在于，所述所述污水进水管(6)和所述排水管(8)的中部均设有调节阀门(17)。
说明书
一种新型工业废水处理装置
技术领域
本发明涉及一种废水处理装置，特别涉及一种新型工业废水处理装置。
背景技术
污水是人类在生产生活中产生的一种有害副产品，污水，尤其是工业生产的废水中含有大量的有毒化学物质，这类工业废水如果不经过净化处理任由其流入江河湖海，就会造成更大的污染甚至生态灾难，造成经济损失，直至危害人类自身生存。工业废水根据其水体中所含的化学成分不同、浓度不同又可分为轻度污染、中度污染、重度污染等不同等级。处理不同污染等级的工业废水不能用同一种方法。同时，人们所需要得到的工业废水处理结果又不完全一致，比如有的工业废水处理只需要达到灌溉标准，有的工业废水处理需要达到饮用标准。如何针对不同的工业废水的水质、污染程度、所需水质实时调节生产设备也是工业废水处理厂家及污水处理设备生产厂家面临的课题。
发明内容
本发明提供了一种新型工业废水处理装置，解决了现阶段净化工业废水时一概而论、一刀切的问题，通过设有污水沉淀池对含有大量杂质的工业废水进行初步净化，通过设有污水搅拌反应池对工业废水进一步净化，通过在排水管的中部设有检测器，针对不同的工业废水水体、污染程度和所需达到的净化水质进行多层净化，避免净化重度工业废水时净化力不足以及净化轻度工业废水时净化过度造成净化剂浪费及二次污染。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明提供了一种新型工业废水处理装置，包括污水沉淀池、污水搅拌反应池、净化剂加注器和处理控制箱，所述污水沉淀池的中部设有第一过滤层，所述污水搅拌反应池的中部设有第二过滤层，所述污水沉淀池和所述污水搅拌反应池的底端均设有倒锥形聚污斗，所述污水沉淀池顶端的一侧设有污水进水管，所述污水进水管贯穿所述第一过滤层至所述污水沉淀池的底端，所述污水沉淀池顶端的另一侧连接联通管的一端，所述联通管的另一端贯穿所述第二过滤层至所述污水搅拌反应池的底端，所述污水搅拌反应池顶端的另一侧设有排水管，所述污水搅拌反应池的顶端固定设有安装架，所述安装架顶端的中部垂直设有电动机，所述电动机轴向连接旋转轴的顶端，所述旋转轴贯穿所述第二过滤层至所述污水搅拌反应池的底端，所述旋转轴的底端固定设有搅拌扇叶，所述安装架顶端的一侧设有所述净化剂加注器，所述净化剂加注器通过导管贯穿所述第二过滤层至所述污水搅拌反应池的底端，所述排水管的中部固定设有检测器，所述检测器通过导线连接所述处理控制箱，所述处理控制箱通过导线分别连接所述电动机和所述净化剂加注器。
作为本发明的一种优选技术方案，所述污水沉淀池和所述污水搅拌反应池是规格相同的中空斗体。
作为本发明的一种优选技术方案，所述污水沉淀池和所述污水搅拌反应池的底端均设有支撑柱。
作为本发明的一种优选技术方案，所述聚污斗的底端均通过排污阀连接排污管。
作为本发明的一种优选技术方案，所述所述污水进水管和所述排水管的中部均设有调节阀门。
本发明所达到的有益效果是：本发明结构简单可靠，通过设有污水沉淀池对含有大量杂质的工业废水进行初步净化，通过设有污水搅拌反应池对工业废水进一步净化，在污水搅拌反应池的顶端通过安装架安装设有搅拌电动机搅拌工业废水，以及设有净化剂加注器加注净化剂中和工业废水，使工业废水得到很好的净化，通过在排水管的中部设有检测器，检测器通过导线连接处理控制箱，处理控制箱根据检测结果通过导线指令电动机和净化剂加注器对所净化的工业废水进一步搅拌和添加净化剂，直至净化达标。
