申请日2017.06.02
公开(公告)日2017.08.18
IPC分类号C02F9/04
摘要
本发明提供一种废水回用工艺及装置，其中，所述废水回用工艺包括如下步骤：S1、将废水送入三联综合浓缩池中;S2、流出的废水进入CMF膜处理系统中进行第一次过滤处理;S3、所述CMF产水池中收集的废水依次流过活性炭过滤器和保安过滤器进行第二过滤处理;S4、经第二次过滤处理之后的废水进入反渗透装置处理后，流入反渗透产生池中。本发明的废水回用工艺及装置具备如下优点：(1)占地面积小，土建投资小，无需高密池+V型滤池+中间水池;(2)取消多介质以及超滤，以及配套设备、药剂及耗材，成本相对较低;(3)对铅酸电池废水的回用处理更具针对性;(4)改用CMF膜处理系统出水更稳定，运行费用更低。

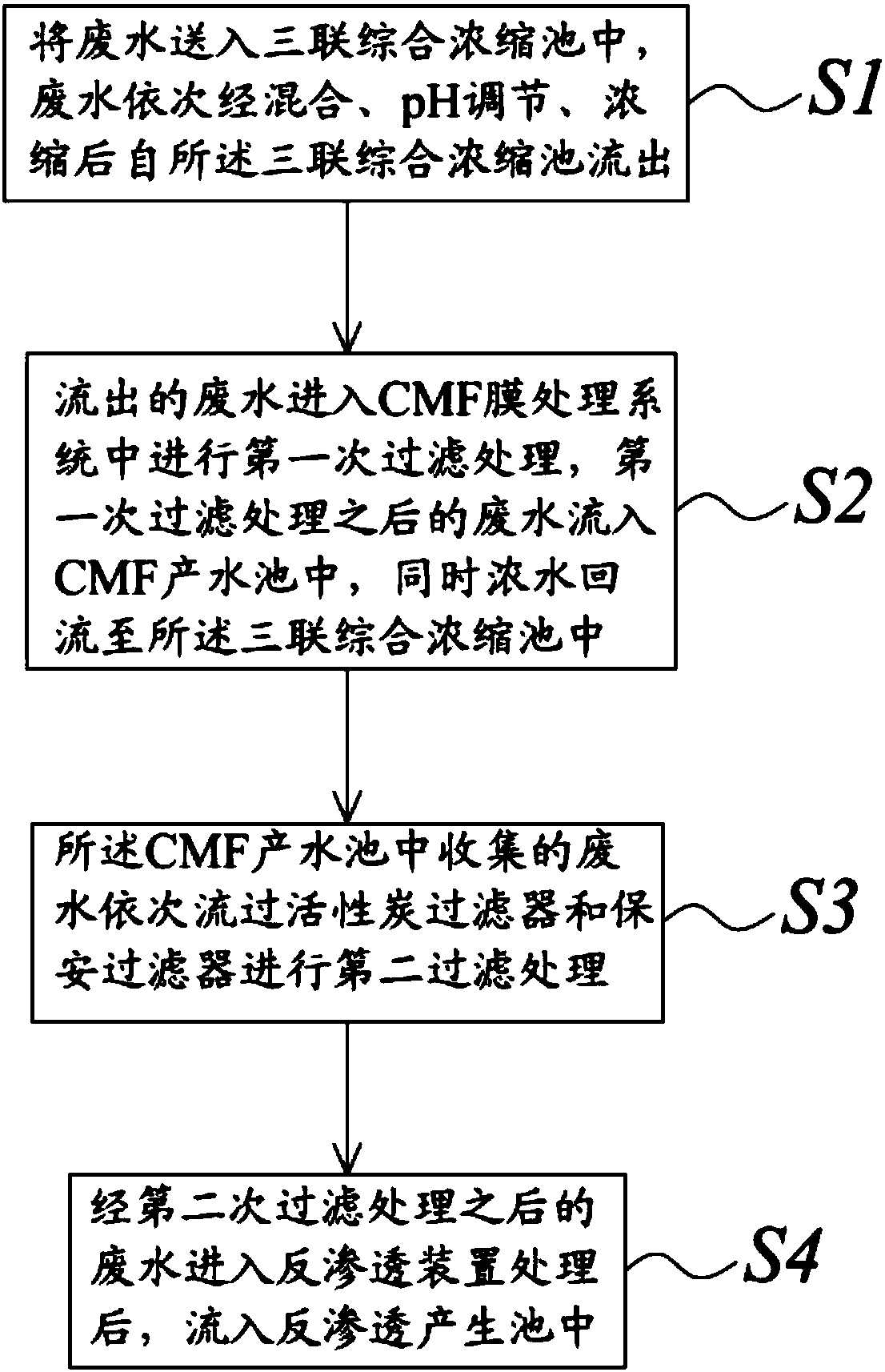

摘要附图
权利要求书
1.一种废水回用工艺，其用于铅酸蓄电池废水的回用处理，其特征在于，所述废水回用工艺包括如下步骤：
S1、将废水送入三联综合浓缩池中，废水依次经混合、pH调节、浓缩后自所述三联综合浓缩池流出;
S2、流出的废水进入CMF膜处理系统中进行第一次过滤处理，第一次过滤处理之后的废水流入CMF产水池中，同时浓水回流至所述三联综合浓缩池中;
S3、所述CMF产水池中收集的废水依次流过活性炭过滤器和保安过滤器进行第二过滤处理;
S4、经第二次过滤处理之后的废水进入反渗透装置处理后，流入反渗透产生池中。
2.根据权利要求1所述的废水回用工艺，其特征在于，所述步骤S1中，混合处理过程中，还向所述三联综合浓缩池中投加重金属捕捉剂。
3.根据权利要求1所述的废水回用工艺，其特征在于，所述步骤S1中，pH调节处理过程中，还向所述三联综合浓缩池中投加混凝剂。
4.根据权利要求1所述的废水回用工艺，其特征在于，所述步骤S1中，浓缩处理过程中，还向所述三联综合浓缩池中投加活性炭。
5.根据权利要求1所述的废水回用工艺，其特征在于，所述CMF膜处理系统中，过滤孔的孔径径为0.05-0.1μm。
6.一种废水回用装置，其用于铅酸蓄电池废水的回用处理，其特征在于，所述废水回用装置包括依次设置的：
三联综合浓缩池，其包括依次设置的混合反应池、pH调节池、浓缩沉淀池;
CMF系统，其包括依次设置的CMF膜处理系统和CMF产水池;
活性炭过滤器和保安过滤器;
反渗透装置和反渗透产生池。
7.根据权利要求6所述的废水回用装置，其特征在于，所述三联综合浓缩池的上游还设置有废水收集池。
8.根据权利要求6所述的废水回用装置，其特征在于，所述CMF膜处理系统中过滤膜的过滤孔的孔径径为0.05-0.1μm。
9.根据权利要求6所述的废水回用装置，其特征在于，所述CMF系统通过管路与所述浓缩沉淀池相连接，所述管路上设置有CMF循环泵。
说明书
废水回用工艺及装置
技术领域
本发明涉及铅酸电池废水处理的技术领域，尤其涉及一种用于铅酸电池废水的废水回用工艺及装置。
背景技术
铅酸电池(VRLA)，是一种电极主要由铅及其氧化物制成，电解液是硫酸溶液的蓄电池。铅酸电池具有较为广泛的应用领域，但是其生产过程中会产生废水。
目前，针对铅酸电池废水的处理，主要通过高密池+V型滤池组合沉淀过滤去除水中的悬浮颗粒物，然后经水泵提升进入多介质过滤器进一步去除胶体及悬浮物，再由活性碳过滤器除去水中的余氯、氧化物和有机物，降低进水的COD值和余氯值，避免RO膜受污染。同时，还吸附从前级泄漏过来的小分子有机物等污染性物质，进一步降低水的SDI值以及浊度。再经由超滤+反渗透处理达到回用水标准。
然而，上述废水处理回用的工艺中，存在如下缺点：
(1)占地面积大，需要大量的配套加药、反洗、气洗、清洗设备，工程投资巨大。
(2)沉淀池的斜管、超滤膜容易经常发生污堵，同时，V型滤池，多介质的填料需要定期更换。
(3)超滤膜对进水水质要求高，需要配套预处理设备，及配套的加药清洗设备。
(4)对铅酸电池废水没有针对性，并不能有效的去除废水中的铅等重金属离子。
(5)系统复杂，人工运行及管理费用高。
有鉴于此，针对上述问题，有必要提出进一步的解决方案。
发明内容
本发明的目的在于提供一种废水回用工艺及装置，以克服现有技术中存在的不足。
为实现上述发明目的，本发明提供一种废水回用工艺，其用于铅酸蓄电池废水的回用处理，所述废水回用工艺包括如下步骤：
S1、将废水送入三联综合浓缩池中，废水依次经混合、pH调节、浓缩后自所述三联综合浓缩池流出;
S2、流出的废水进入CMF膜处理系统中进行第一次过滤处理，第一次过滤处理之后的废水流入CMF产水池中，同时浓水回流至所述三联综合浓缩池中;
S3、所述CMF产水池中收集的废水依次流过活性炭过滤器和保安过滤器进行第二过滤处理;
S4、经第二次过滤处理之后的废水进入反渗透装置处理后，流入反渗透产生池中。
作为本发明的废水回用工艺的改进，所述步骤S1中，混合处理过程中，还向所述三联综合浓缩池中投加重金属捕捉剂。
作为本发明的废水回用工艺的改进，所述步骤S1中，pH调节处理过程中，还向所述三联综合浓缩池中投加混凝剂。
作为本发明的废水回用工艺的改进，所述步骤S1中，浓缩处理过程中，还向所述三联综合浓缩池中投加活性炭。
作为本发明的废水回用工艺的改进，所述CMF膜处理系统中，过滤孔的孔径径为0.05-0.1μm。
为实现上述发明目的，本发明提供一种废水回用装置，其用于铅酸蓄电池废水的回用处理，所述废水回用装置包括依次设置的：
三联综合浓缩池，其包括依次设置的混合反应池、pH调节池、浓缩沉淀池;
CMF系统，其包括依次设置的CMF膜处理系统和CMF产水池;
活性炭过滤器和保安过滤器;
反渗透装置和反渗透产生池。
作为本发明的废水回用装置的改进，所述三联综合浓缩池的上游还设置有废水收集池。
作为本发明的废水回用装置的改进，所述CMF膜处理系统中过滤膜的过滤孔的孔径径为0.05-0.1μm。
作为本发明的废水回用装置的改进，所述CMF系统通过管路与所述浓缩沉淀池相连接，所述管路上设置有CMF循环泵。
与现有技术相此，本发明的有益效果是：本发明的废水回用工艺及装置具备如下优点：(1)占地面积小，土建投资小，无需高密池+V型滤池+中间水池;(2)取消多介质以及超滤，以及配套设备、药剂及耗材，成本相对较低;(3)对铅酸电池废水的回用处理更具针对性;(4)改用CMF膜处理系统出水更稳定，运行费用更低。
