申请日2017.06.12
公开(公告)日2017.09.05
IPC分类号C02F5/02; C02F103/18
摘要
本发明公开了一种集成式a href="http://www.dowater.com/" style="text-decoration:none">废水 软化澄清装置及方法，包括筒体，筒体自上到下依次分为反应区、工作区、絮凝澄清分离区以及积泥区，其中，反应区分为一级反应区及二级反应区，一级反应区的顶部出口与二级反应区的顶部入口相连通，工作区内设置有检修平台，絮凝澄清分离区由内到外依次设有絮凝反应区及澄清分离区，该装置及方法对废水处理流程较短，投资费用低，并且占地面积小。

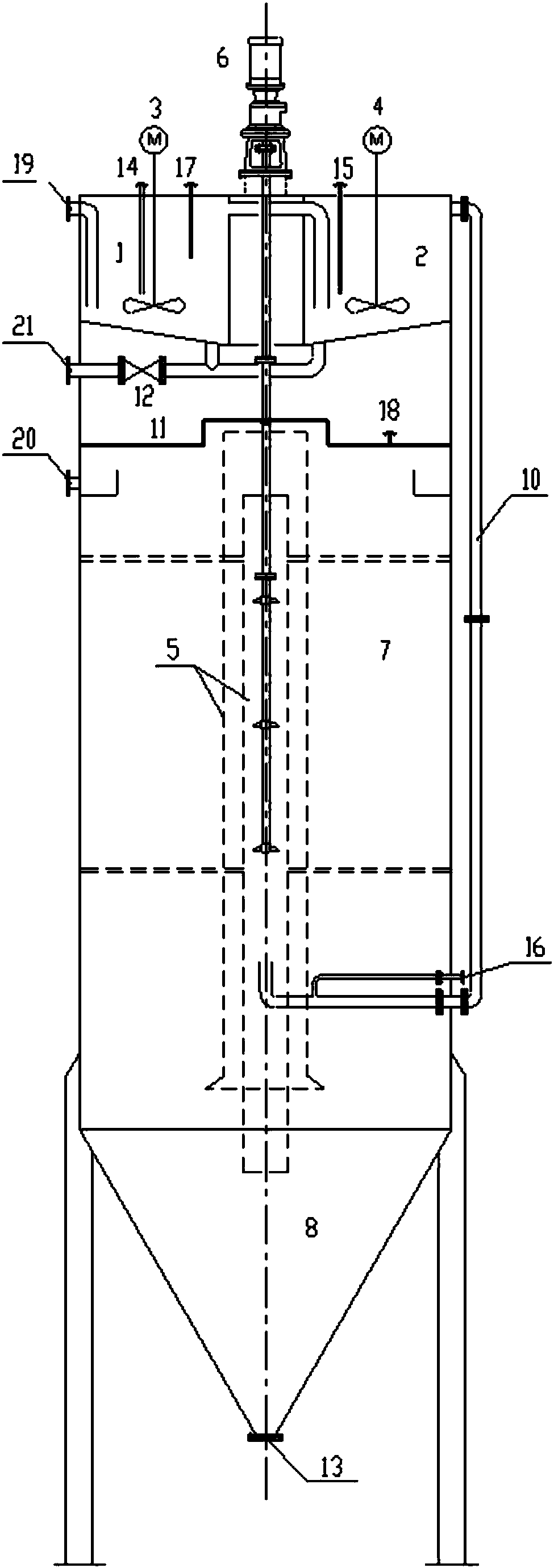

摘要附图
权利要求书
1.一种集成式废水软化澄清装置，其特征在于，包括筒体，筒体自上到下依次分为反应区、工作区、絮凝澄清分离区以及积泥区(8)，其中，反应区分为一级反应区(1)及二级反应区(2)，一级反应区(1)的顶部出口与二级反应区(2)的顶部入口相连通，工作区内设置有检修平台(11)，絮凝澄清分离区由内到外依次设有絮凝反应区(5)及澄清分离区(7)，其中，絮凝反应区(5)由内到外依次设置有内导流筒及外导流筒，且内导流筒的下端伸出外导流筒插入于积泥区(8)内，内导流筒的上端位于外导流筒内，二级反应区(2)的顶部出口与内导流筒侧面的入口相连通，一级反应区(1)的顶部设置有一级反应区加药口(14)及反应区进水口(19)，一级反应区(1)内设置有一级搅拌器(3)，二级反应区(2)的顶部设置有二级反应区加药口(15)，二级反应区(2)内设置有二级搅拌器(4)，内导流筒内设置有絮凝提升反应搅拌器(6)，澄清分离区(7)的顶部设置有澄清分离区出水口(20)。
2.根据权利要求1所述的集成式废水软化澄清装置，其特征在于，澄清分离区(7)的顶部设有用于安装泥位计的泥位计接口(18)。
3.根据权利要求1所述的集成式废水软化澄清装置，其特征在于，一级反应区(1)的顶部出口与二级反应区(2)的顶部入口通过混合反应区连通管(9)相连通。
4.根据权利要求1所述的集成式废水软化澄清装置，其特征在于，二级反应区(2)的顶部出口与内导流筒侧面的入口通过絮凝反应区连通管(10)相连通，絮凝反应区连通管(10)上设置有化学加药接口(16)。
5.根据权利要求1所述的集成式废水软化澄清装置，其特征在于，积泥区(8)的底部设置有积泥区排泥口(13)。
6.根据权利要求1所述的集成式废水软化澄清装置，其特征在于，一级反应区(1)的顶部设有用于安装pH计的pH计接口(17)。
7.根据权利要求1所述的集成式废水软化澄清装置，其特征在于，还包括排泥管道，一级反应区(1)的底部及二级反应区(2)的底部均设有反应区排污口(21)，其中，排泥管道与一级反应区(1)底部的反应区排污口(21)及二级反应区(2)底部的反应区排污口(21)相连通，排泥管道上设置有反应区排污阀(12)。
8.根据权利要求1所述的集成式废水软化澄清装置，其特征在于，工作区的侧面设置有用于工作人员出入的人孔(22)。
9.根据权利要求1所述的集成式废水软化澄清装置，其特征在于，絮凝提升反应搅拌器(6)采用变频调节的方式根据内导流筒进水水质、水量及化学加药量改变内导流筒的提升流量。
10.一种集成式废水软化澄清方法，其特征在于，基于权利要求1所述的集成式废水软化澄清装置，包括以下步骤：
废水经反应区进水口(19)进入一级反应区(1)中，通过一级反应区加药口(14)向一级反应区(1)中加入药品，再通过一级搅拌器(3)对一级反应区(1)中的药品及废水进行搅拌，其中，一级反应区(1)溢流出来的混合液进入到二级反应区(2)中，通过二级反应区加药口(15)向二级反应区(2)中加入药品，再通过二级搅拌器(4)搅拌二级反应区(2)中的药品及混合液，其中，二级反应区(2)溢流出来的混合液进入到内导流筒中，并在絮凝提升反应搅拌器(6)的提升作用下与积泥区(8)上层的活性泥渣一起向上翻流至外导流筒中，并由外导流筒的底部流出后分为两部分，其中，一部分进入到澄清分离区(7)中，另一部分循环返回内导流筒继续反应，澄清分离区(7)上层的清水经澄清分离区出水口(20)排出，澄清分离区(7)底部的污泥进入到积泥区(8)中。
说明书
一种集成式废水软化澄清装置及方法
技术领域
本发明属于工业废水处理与资源循环利用技术领域，涉及一种集成式废水软化澄清装置及方法。
背景技术
火电厂多种废水均有悬浮物含量高、易结垢的特点，如灰渣水、脱硫废水、含煤废水等。以脱硫废水为例，其悬浮物含量高、水质复杂，废水中含有大量的Ca2+、Mg2+、SO42-等结垢性离子，目前常规的处理方法是通过投加石灰或液碱、纯碱、重金属沉淀剂、凝聚剂和絮凝剂等药剂，经过中和反应、絮凝沉淀、澄清分离等过程处理后达标排放。脱硫废水处理常用的设备为三联箱和澄清池，在三联箱的各个反应区内分别投加化学药剂搅拌反应后进入澄清池进行固液分离。要完成该处理过程，系统通常需要设置中和箱、反应箱、絮凝箱和澄清池等设备，系统处理流程长,投资费用相对高，占地面积也较大。
发明内容
本发明的目的在于克服上述现有技术的缺点，提供了一种集成式废水软化澄清装置及方法，该装置及方法对废水处理流程较短，投资费用低，并且占地面积小。
为达到上述目的，本发明所述的集成式废水软化澄清装置包括筒体，筒体自上到下依次分为反应区、工作区、絮凝澄清分离区以及积泥区，其中，反应区分为一级反应区及二级反应区，一级反应区的顶部出口与二级反应区的顶部入口相连通，工作区内设置有检修平台，絮凝澄清分离区由内到外依次设有絮凝反应区及澄清分离区，其中，絮凝反应区由内到外依次设置有内导流筒及外导流筒，且内导流筒的下端伸出外导流筒插入于积泥区内，内导流筒的上端位于外导流筒内，二级反应区的顶部出口与内导流筒侧面的入口相连通，一级反应区的顶部设置有一级反应区加药口及反应区进水口，一级反应区内设置有一级搅拌器，二级反应区的顶部设置有二级反应区加药口，二级反应区内设置有二级搅拌器，内导流筒内设置有絮凝提升反应搅拌器，澄清分离区的顶部设置有澄清分离区出水口。
澄清分离区的顶部设有用于安装泥位计的泥位计接口。
一级反应区的顶部出口与二级反应区的顶部入口通过混合反应区连通管相连通。
二级反应区的顶部出口与内导流筒侧面的入口通过絮凝反应区连通管相连通，絮凝反应区连通管上设置有化学加药接口。
积泥区的底部设置有积泥区排泥口。
一级反应区的顶部设有用于安装pH计的pH计接口。
还包括排泥管道，一级反应区的底部及二级反应区的底部均设有反应区排污口，其中，排泥管道与一级反应区底部的反应区排污口及二级反应区底部的反应区排污口相连通，排泥管道上设置有反应区排污阀。
工作区的侧面设置有用于工作人员出入的人孔。
絮凝提升反应搅拌器采用变频调节的方式根据内导流筒进的水水质、水量及化学加药量改变内导流筒的提升流量。
本发明所述的集成式废水软化澄清方法包括以下步骤：
废水经反应区进水口进入一级反应区中，通过一级反应区加药口向一级反应区中加入药品，再通过一级搅拌器对一级反应区中的药品及废水进行搅拌，其中，一级反应区溢流出来的混合液进入到二级反应区中，通过二级反应区加药口向二级反应区中加入药品，再通过二级搅拌器搅拌二级反应区中的药品及混合液，其中，二级反应区溢流出来的混合液进入到内导流筒中，并在絮凝提升反应搅拌器的提升作用下与积泥区上层的活性泥渣一起向上翻流至外导流筒中，并由外导流筒的底部流出后分为两部分，一部分进入到澄清分离区中，另一部分循环返回内导流筒继续反应，其中，澄清分离区上层的清水经澄清分离区出水口排出，澄清分离区底部的污泥进入到积泥区中。
本发明具有以下有益效果：
本发明所述的集成式废水软化澄清装置及方法包括筒体，筒体自上到下依次分为反应区、工作区、絮凝澄清分离区以及积泥区，其中，反应区分为一级反应区及二级反应区，絮凝澄清分离区由内到外依次设有絮凝反应区及澄清分离区，从而将两级软化反应与固液澄清分离集成于筒体内，进而有效的减少设备的占地面积，降低投资费用低，同时在一级反应区及二级反应区中分别设置有一级搅拌器及二级搅拌器，从而提高脱硫废水的软化效果，进而可以尽可能的减少一级反应区及二级反应区的面积，另外，絮凝反应区由内到外依次设置有外导流筒及内导流筒，内导流筒内设置有絮凝提升反应搅拌器，通过絮凝提升反应搅拌器将软化后的脱硫废水与积泥区中的活性泥渣向上翻流至外导流筒中，并由外导流筒的底部流出，一部分进入到澄清分离区中，另一部分循环返回内导流筒继续反应，从而实现脱硫废水与活性泥渣的充分接触，进而提高废水处理的效果，缩短废水处理的流程，降低废水处理的投资成本。
