申请日2017.06.27
公开(公告)日2017.09.05
IPC分类号C02F1/78
摘要
本发明涉及污水处理设备领域，尤其是一种污水提标高级氧化装置，它包括污水箱，在污水箱内部设置有一个封闭的玻璃罩，在玻璃罩的上端设置有磁感发生器，磁感发生器连接有高压磁感电源和主控制器，在玻璃罩内部通过支架设置有无极灯管，所述的无极灯管竖直方向设置，在玻璃罩内设置金属网，所述的金属网竖向设置且呈环状;所述的无极灯管位于环状的金属网内部;在污水箱的底部设置有曝气盘，曝气盘与主控制器连接。本发明所得到的一种污水提标高级氧化装置，将无极灯管设置在玻璃罩内，实现磁感发生器与无极灯管的配合产生紫外线及将污水中的氧气转化为臭氧，对污水进行氧化处理，从而降低污水中的COD含量。
权利要求书

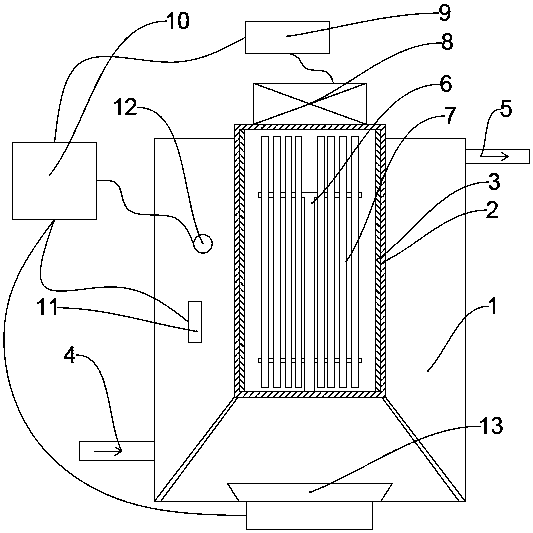

1.一种污水提标高级氧化装置，其特征是：它包括污水箱，在污水箱上设置有污水进管和污水出管，在污水箱内部设置有一个封闭的玻璃罩，在玻璃罩的上端设置有磁感发生器，磁感发生器连接有高压磁感电源和主控制器，在玻璃罩内部通过支架设置有无极灯管，所述的无极灯管竖直方向设置，在玻璃罩内设置金属网，所述的金属网竖向设置且呈环状;所述的无极灯管位于环状的金属网内部;在污水箱的底部设置有曝气盘，曝气盘与主控制器连接;所述的金属网的通孔上任意两条边相切的最大圆的直径为1.5-5mm。
2.根据权利要求1所述的一种污水提标高级氧化装置，其特征是：在污水箱内设置有氧含量传感器，氧含量传感器与主控制器连接。
3.根据权利要求1或2所述的一种污水提标高级氧化装置，其特征是：在污水箱内设置有COD监测传感器，COD监测传感器与主控制器连接。
说明书
污水提标高级氧化装置
技术领域
本发明涉及污水处理设备领域，尤其是一种污水提标高级氧化装置。
背景技术
现有技术中，如中国专利申请，专利申请号为：201610795509.9，专利名称为：一种污水提标处理系统及污水处理方法，该发明创造中涉及对污水处理过程中，将污水在好氧腔、厌氧腔内反复多次后能对污水中的COD含量具有一定的下降。但是该设备的结构复杂，处理效率低下，脱色效率低、灯管使用寿命短、处理成本高。
发明内容
本发明的目的是为了解决上述技术的不足而提供一种结构简单，污水处理效率高的污水提标高级氧化装置。
为了达到上述目的，本发明所设计的一种污水提标高级氧化装置，它包括污水箱，在污水箱上设置有污水进管和污水出管，在污水箱内部设置有一个封闭的玻璃罩，在玻璃罩的上端设置有磁感发生器，磁感发生器连接有高压磁感电源和主控制器，在玻璃罩内部通过支架设置有无极灯管，所述的无极灯管竖直方向设置，在玻璃罩内设置金属网，所述的金属网竖向设置且呈环状;所述的无极灯管位于环状的金属网内部;在污水箱的底部设置有曝气盘，曝气盘与主控制器连接;所述的金属网的通孔上任意两条边相切的最大圆的直径为1.5-5mm。其中金属网由条形金属材料构成，金属材料之间形成的通孔为正方形、菱形、长方形、三角形等。其中金属网上通孔区域内与通孔上任意两条边相切的最大圆是指与通孔任意两条边相切的圆中位于通孔范围内的最大的一个圆。
上述技术方案，所述的无极灯管为真空的封闭玻璃管，在封闭玻璃管内壁上涂有一层金属涂层，其磁感发生器产生的磁感与无极灯管作用下，在185nm的磁感将污水中的氧气转化为臭氧，同时在254nm的磁感下产生紫外线，实现对污水进行氧化处理，降低COD含量。同时由于无极灯管设置在玻璃罩内部，为了避免磁感向外扩散，在玻璃罩的边上设置有金属网，且金属网的通孔的大小进行限定，既可以保证紫外线的向外发射，同时磁感不会向外扩散，从而能提高提高磁感与无极灯管作用的效率。
在污水箱内设置有氧含量传感器，氧含量传感器与主控制器连接。该结构的设计，能实时对污水中的氧气含量进行监测，当监测氧气含量小于一定值时，则可通过曝气盘的功率的增加以增加污水中的氧气含量，而当监测污水中氧气含量大于一定值时，则可通过减小曝气盘的功率以降低污水中的氧气含量，以降低能源消耗。
在污水箱内设置有COD监测传感器，COD监测传感器与主控制器连接。该结构的设计，能对污水中的COD含量进行实时监测，在长时间监测的情况下，污水箱内部的污水COD含量始终处于一个较高值时，可通过增加磁感发生器的功率或者减少污水进管的流量来控制紫外线及臭氧作用在单位污水上的时间与强度，确保对污水中COD的处理达到所需效果，符合排放标准。
本发明所得到的一种污水提标高级氧化装置，将无极灯管设置在玻璃罩内，实现磁感发生器与无极灯管的配合产生紫外线及将污水中的氧气转化为臭氧，对污水进行氧化处理，从而降低污水中的COD含量。
