申请日2017.05.19
公开(公告)日2017.08.29
IPC分类号B01D21/00; B01D21/24; B01D21/28
摘要
本发明公开了一种持续性快速沉淀式污水处理沉淀池，包括沉淀池，沉淀池内腔中部设有分隔层体，分隔层体把沉淀池内腔分隔成上水腔和下水腔，分隔层体内设有注水腔，上水腔的侧壁上部设有水泵，水泵的出水端贯通连接排水管，下水腔底腔壁上设有支撑台，支撑台内嵌设有电机，电机的电机轴固定连接转轴，转轴的顶部均匀的设有若干旋转叶片，下水腔底腔壁上呈圆形阵列均匀的设有若干抽淤泵，本发明通过设置上水腔和下水腔使得污水沉淀和沉淀后的污水主动分离，注水腔的设置，使得污水可以持续进入下水腔，且对上水腔中沉淀的水没有影响，使得上水腔内有始终有沉淀好的污水进入，使得沉淀池的沉淀工作始终保持连续性，工作效率大幅提高。

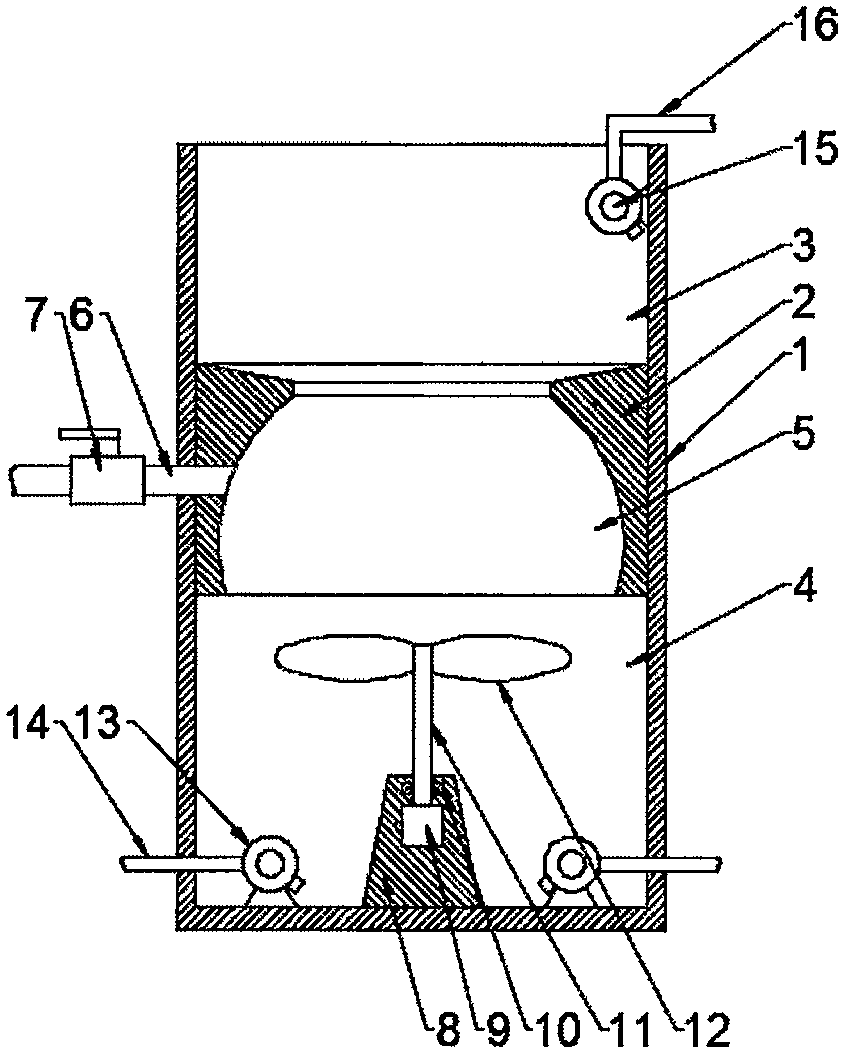

摘要附图
权利要求书
1.一种持续性快速沉淀式污水处理沉淀池，其特征在于，包括沉淀池，沉淀池内腔中部设有分隔层体，分隔层体把沉淀池内腔分隔成上水腔和下水腔，分隔层体内设有注水腔，上水腔通过注水腔与下水腔贯通连接，注水腔通过进水管与外部污水排放装置连接，进水管上设有控制阀，上水腔的侧壁上部设有水泵，水泵的出水端贯通连接排水管，水泵的进水端与上水腔贯通连接，下水腔底腔壁上设有支撑台，支撑台内嵌设有电机，电机的电机轴固定连接转轴，转轴的顶部均匀的设有若干旋转叶片，转轴通过轴承与支撑台转动连接，下水腔底腔壁上呈圆形阵列均匀的设有若干抽淤泵，抽淤泵的出口端通过排污管与淤泥收集池贯通连接，抽淤泵的进口端与下水腔的底部贯通连接。
2.根据权利要求1所述的一种持续性快速沉淀式污水处理沉淀池，其特征在于，注水腔是倒扣的碗形结构，且顶端是锥形结构设计。
3.根据权利要求1所述的一种持续性快速沉淀式污水处理沉淀池，其特征在于，支撑台是圆锥台形结构。
4.根据权利要求1所述的一种持续性快速沉淀式污水处理沉淀池，其特征在于，转轴的顶部均匀的设有2～3个旋转叶片。
5.根据权利要求1所述的一种持续性快速沉淀式污水处理沉淀池，其特征在于，下水腔底腔壁上呈圆形阵列均匀的设有3～4个抽淤泵。
说明书
一种持续性快速沉淀式污水处理沉淀池
技术领域
本发明涉及污水处理领域，具体为一种持续性快速沉淀式污水处理沉淀池。
背景技术
目前水资源不断匮乏，人们对污水处理、回收、利用越来越重视。污水处理中经常用到沉淀池，沉淀池是对污水中的固体颗粒物、沉淀物进行初步分离，污水经过沉淀池后，污水中的固体颗粒物会沉淀到沉淀池的底部，固体颗粒物在沉淀池底部的聚集形成浓缩的淤泥层，需要定期清理沉淀池底部的浓缩污泥层。沉淀池在废水处理中广为使用。它的形式很多，按池内水流方向可分为平流式、竖流式和辐流式三种。
现阶段所建设的污水沉淀池结构过于简单，只能实现一池水一池水的沉淀，沉淀效率低下，且沉淀过程中，沉淀池内不能注入新的污水，否则会延长沉淀时间，使得沉淀效率答复降低，这种沉淀模式难以适应新时代的要求，因此，迫切需要一种能够边注入污水边沉淀的新型污水沉淀池，以提高污水沉淀效率。
发明内容
本发明的目的在于提供一种持续性快速沉淀式污水处理沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种持续性快速沉淀式污水处理沉淀池，包括沉淀池，沉淀池内腔中部设有分隔层体，分隔层体把沉淀池内腔分隔成上水腔和下水腔，分隔层体内设有注水腔，上水腔通过注水腔与下水腔贯通连接，注水腔通过进水管与外部污水排放装置连接，进水管上设有控制阀，上水腔的侧壁上部设有水泵，水泵的出水端贯通连接排水管，水泵的进水端与上水腔贯通连接，下水腔底腔壁上设有支撑台，支撑台内嵌设有电机，电机的电机轴固定连接转轴，转轴的顶部均匀的设有若干旋转叶片，转轴通过轴承与支撑台转动连接，下水腔底腔壁上呈圆形阵列均匀的设有若干抽淤泵，抽淤泵的出口端通过排污管与淤泥收集池贯通连接，抽淤泵的进口端与下水腔的底部贯通连接。
作为本发明更进一步的技术方案，注水腔是倒扣的碗形结构，且顶端是锥形结构设计。
作为本发明更进一步的技术方案，支撑台是圆锥台形结构。
作为本发明更进一步的技术方案，转轴的顶部均匀的设有2～3个旋转叶片。
作为本发明更进一步的技术方案，下水腔底腔壁上呈圆形阵列均匀的设有3～4个抽淤泵。
与现有技术相比，本发明通过设置上水腔和下水腔使得污水沉淀和沉淀后的污水主动分离，注水腔的设置，使得污水可以持续进入下水腔，且对上水腔中沉淀的水没有影响，使得上水腔内有始终有沉淀好的污水进入，使得沉淀池的沉淀工作始终保持连续性，工作效率大幅提高。
