摘要
一种新型含汞及重金属污泥的脱水减量化装置，属于污泥处理装置，能将含水率99.7%一次性降低至75%，体积和质量仅为原污泥的10~20%。一种新型含汞及重金属污泥脱水装置，由污泥收集槽、污泥提升泵、固化剂加药装置、絮凝剂加药装置、管道混合器、一体化脱水机(含固化絮凝反应单元和脱水单元)、引风机、气体净化塔、脱水后污泥储存箱，以及配套的搅拌机组成，并辅以液位计控制，各系统通过管道有序连接起来。一体化处理装置具有处理效果好、占地面积小、自动化程度高、现场安装方便、运行费用低、噪音小等特点。
权利要求书

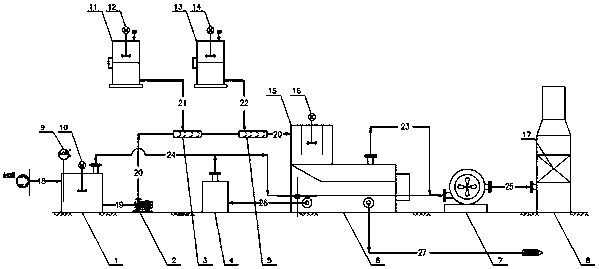

1.一种新型含汞及重金属污泥的脱水减量化装置，由污泥收集槽、污泥提升泵、固化管道混合器、脱水后污泥储存箱，絮凝管道混合器、一体化脱水机的脱水单元、引风机、气体净化塔、液位计、搅拌机、固化剂加药装置、絮凝剂加药装置、固化及絮凝反应单元、吸附填料、进泥管、加药管道和管道组成，其特征在于：含水率高的污泥经进泥管(18)进入污泥收集槽(1)，污泥收集槽(1)通过管道A(19)与污泥提升泵(2)相连，污泥提升泵(2)通过管道B(20)将污泥泵入固化及絮凝反应单元(15)，管道B(20)上安装有固化管道混合器(3)和絮凝管道混合器(5)，固化剂加药装置(11)通过加药管道A(21)与固化管道混合器(3)相连接，絮凝剂加药装置(13)通过加药管道B(22)与絮凝管道混合器(5)相连接，经过固化和絮凝的污泥进入一体化脱水机的脱水单元(6)，脱水后污泥通过管道F(26)与脱水后污泥储存箱(4)相连，脱出水通过管道G(27)重新进入污水处理系统，一体化脱水机的脱水单元(6)通过管道C(23)与引风机(7)相连，污泥收集槽(1)、脱水后污泥储存箱(4)通过管道D(24)与引风机(7)相连，引风机(7)通过管道E(25)与气体净化塔(8)相连，气体净化塔(8)中安装有吸附填料(17)。
2.根据权利要求1所述的一种新型含汞及重金属污泥 的脱水减量化装置，其特征在于：污泥收集槽(1)中安装有搅拌机A(10)和液位计(9)，在固化剂加药装置(11)中安装搅拌机B(12)，在絮凝剂加药装置(13)中安装搅拌机C(14)，在固化及絮凝反应单元(15)中安装搅拌机D(16)。
说明书
一种新型含汞及重金属污泥的脱水减量化装置
技术领域
本发明涉及含汞及重金属污水中产生的污泥的一体化处理装置，特别是一种新型含汞及重金属污泥的脱水减量化装置。
背景技术
目前，针对含汞及重金属污泥处理的方法主要有两种：(1)主要是采用板框压滤和离心脱水机脱水;(2)采用脱水后热法回收汞。其缺点有：第一、没有固化措施，板框压滤不能完全密闭运行，针对含汞污泥处理时对环境和操作人员有危害，离心机脱水噪音大、运行成本高;第二、由于污泥中汞及重金属含量相对品位低，采用热发脱汞回收效率低，运行成本高，操作复杂，运行不稳定;第三、装置占地面积大，现场使用安装复杂，管理维护难。
发明内容
本发明的目的在于提供一种新型含汞及重金属污泥的脱水减量化装置，将污泥进行减量化，达到投资省、占地面积小、运行稳定、便于管理和操作，完全能够实现自动化控制的目的。
本发明的构成：一种新型含汞及重金属污泥的脱水减量化装置，由污泥收集槽、污泥提升泵、固化管道混合器、脱水后污泥储存箱，絮凝管道混合器、一体化脱水机的脱水单元、引风机、气体净化塔、液位计、搅拌机、固化剂加药装置、絮凝剂加药装置、固化及絮凝反应单元、吸附填料、进泥管、加药管道和管道组成，其特征在于：含水率高的污泥经进泥管进入污泥收集槽，污泥收集槽通过管道与污泥提升泵相连，污泥提升泵通过管道B将污泥泵入固化及絮凝反应单元，管道B上安装有固化管道混合器和絮凝管道混合器，固化剂加药装置通过加药管道A与固化管道混合器相连接，絮凝剂加药装置通过加药管道B与絮凝管道混合器相连接，经过固化和絮凝的污泥进入一体化脱水机的脱水单元，脱水后污泥通过管道F与脱水后污泥储存箱相连，脱出水通过管道G重新进入污水处理系统，一体化脱水机的脱水单元通过管道C与引风机相连，污泥收集槽、脱水后污泥储存箱通过管道D与引风机相连，引风机通过管道E与气体净化塔相连，气体净化塔中安装有吸附填料。
污泥收集槽中安装有搅拌机A和液位计，在固化剂加药装置中安装搅拌机B，在絮凝剂加药装置中安装搅拌机C，在固化及絮凝反应单元中安装搅拌机D。
与现有技术比较，本发明的优点：第一、采用固化稳定技术，将污泥中的重金属进行固化稳定化，避免处理后的干泥中重金属再次浸出和挥发的风险;第二、采用高效的碟片式脱水机作为主要脱水设备，能有效在含有油污的污泥中稳定脱水，运行成本低，噪音小;第三、整套装置为一体化装置，能快速运输至现场，只需要接进出口和电源即可运行;第四、该装置自动化程度高，运行费用低，占地面积小。
