申请日2017.06.22
公开(公告)日2017.08.25
IPC分类号C02F9/02
摘要
本发明公开了一种农村简易污水处理装置，包括污水处理器本体，所述污水处理器本体由第一分体和第二分体通过连接头螺旋连接而成，所述污水处理器本体的一端设置有污水管进口，所述污水处理器本体的另一端设置有出水管，所述污水处理器本体前表面设置有透镜。本发明中，该装置通过将污水处理器本体分为两个部分，分别为第一分体和第二分体，且第一分体和第二分体之间通过连接头连接，使该装置的安装、携带和运输更为方便，该装置通过连接杆将过滤网和活性炭过滤网进行连接，再将过滤网和活性炭过滤网插入污水处理器本体内部，通过第一卡板和第二卡板进行固定，使该装置的拆卸和清理更为方便，实用性更强。
权利要求书

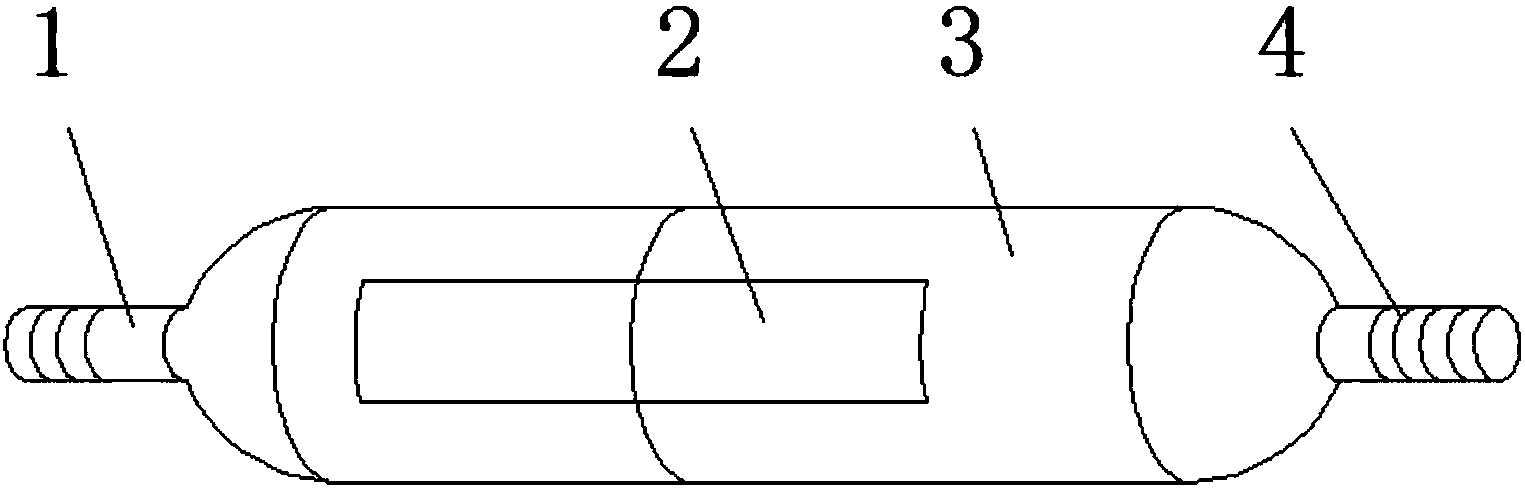

1.一种农村简易污水处理装置，包括污水处理器本体(3)，其特征在于，所述污水处理器本体(3)由第一分体(5)和第二分体(12)通过连接头(8)螺旋连接而成，所述污水处理器本体(3)的一端设置有污水管进口(1)，所述污水处理器本体(3)的另一端设置有出水管(4)，所述污水处理器本体(3)前表面设置有透镜(3)，所述第一分体(5)内部设置有第一卡板(6)，所述第二分体(12)内部设置有第二卡板(11)，所述第一卡板(6)与第二卡板(11)之间卡接有过滤网(7)和活性炭吸附网(10)，且过滤网(7)和活性炭吸附网(10)之间通过连接杆(9)连接。
2.根据权利要求1所述的一种农村简易污水处理装置，其特征在于，所述第一分体(5)和第二分体(12)的内径大小和外径大小相同。
3.根据权利要求1所述的一种农村简易污水处理装置，其特征在于，所述连接头(8)为螺纹结构，且连接头(8)外壁套接有防水橡胶圈。
4.根据权利要求1所述的一种农村简易污水处理装置，其特征在于，所述过滤网(7)与活性炭吸附网(10)之间相互平行。
5.根据权利要求1所述的一种农村简易污水处理装置，其特征在于，所述连接杆(9)两端均为螺纹结构。
6.根据权利要求1所述的一种农村简易污水处理装置，其特征在于，所述连接杆(9)共设置有四个，且四个连接杆(9)两两之间间距相等。
说明书
一种农村简易污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种农村简易污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，污水处理是为了使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
而农村简易污水处理装置是一种针对农村生活污水进行处理的装置，然而当前市场上大多的污水处理装置体型较大，不适用于农村中污水的处理，移动和安装及不方便，且大多污水处理装置拆卸麻烦，长时间使用时内部会造成堵塞，造成装置的使用效果较差，无法满足人们的需求。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种农村简易污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种农村简易污水处理装置，包括污水处理器本体，所述污水处理器本体由第一分体和第二分体通过连接头螺旋连接而成，所述污水处理器本体的一端设置有污水管进口，所述污水处理器本体的另一端设置有出水管，所述污水处理器本体前表面设置有透镜，所述第一分体内部设置有第一卡板，所述第二分体内部设置有第二卡板，所述第一卡板与第二卡板之间卡接有过滤网和活性炭吸附网，且过滤网和活性炭吸附网之间通过连接杆连接。
作为上述技术方案的进一步描述：
所述第一分体和第二分体的内径大小和外径大小相同。
作为上述技术方案的进一步描述：
所述连接头为螺纹结构，且连接头外壁套接有防水橡胶圈。
作为上述技术方案的进一步描述：
所述过滤网与活性炭吸附网之间相互平行。
作为上述技术方案的进一步描述：
所述连接杆两端均为螺纹结构。
作为上述技术方案的进一步描述：
所述连接杆共设置有四个，且四个连接杆两两之间间距相等。
本发明中，首先，该装置通过将污水处理器本体分为两个部分，分别为第一分体和第二分体，且第一分体和第二分体之间通过连接头连接，使该装置的安装、携带和运输更为方便，其次，该装置通过连接杆将过滤网和活性炭过滤网进行连接，再将过滤网和活性炭过滤网插入污水处理器本体内部，通过第一卡板和第二卡板进行固定，使该装置的拆卸和清理更为方便，实用性更强
