申请日2017.06.27
公开(公告)日2017.09.05
IPC分类号B01D21/24
摘要
本发明公开了一种污水处理厂二沉池出水堰加盖除藻装置，包括限位支架，所述限位支架外侧设置有定位板，且定位板下方设置有拉柄，所述拉柄通过钢索穿过限位支架表面的滑轮与刮斗连接，且刮斗通过卡接环与滑轨滑动连接，所述限位支架表面焊接有滑轨，所述限位支架底部焊接有夹持底座，所述夹持底座底部一侧焊接有固定夹板，另一方设置有移动夹板，所述限位支架顶部焊接有盖板，所述盖板表面焊接有透气管，且透气管顶部焊接有挡板，所述盖板内部一侧设置有旋转轴，另一侧设置有定位柱，且定位柱一侧焊接有减震板。本发明中，该装置整体结构设计简单合理，连接稳定，操作灵活便捷，具有较高的除藻工作效率，实用性很强。
权利要求书

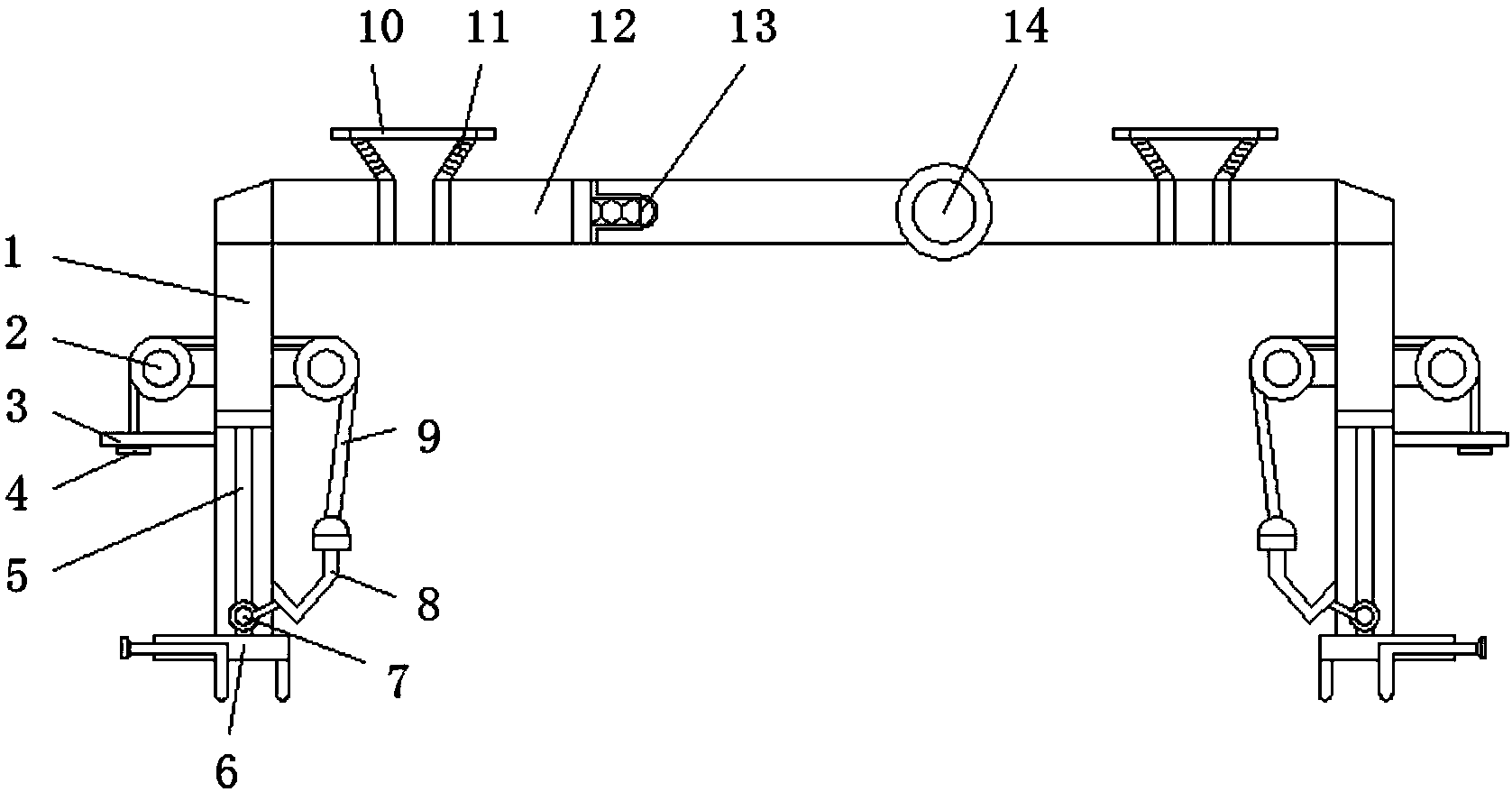

1.一种污水处理厂二沉池出水堰加盖除藻装置，包括限位支架(1)，其特征在于，所述限位支架(1)外侧设置有定位板(3)，且定位板(3)下方设置有拉柄(4)，所述拉柄(4)通过钢索(9)穿过限位支架(1)表面的滑轮(2)与刮斗(8)连接，且刮斗(8)通过卡接环(7)与滑轨(5)滑动连接，所述限位支架(1)表面焊接有滑轨(5)，所述限位支架(1)底部焊接有夹持底座(6)，所述夹持底座(6)底部一侧焊接有固定夹板(16)，另一方设置有移动夹板(15)，所述限位支架(1)顶部焊接有盖板(12)，所述盖板(12)表面焊接有透气管(11)，且透气管(11)顶部焊接有挡板(10)，所述盖板(12)内部一侧设置有旋转轴(14)，另一侧设置有定位柱(13)，且定位柱(13)一侧焊接有减震板(17)。
2.根据权利要求1所述的一种污水处理厂二沉池出水堰加盖除藻装置，其特征在于，所述滑轮(2)共安装有两个，且两个滑轮(2)关于限位支架(1)的竖直中心线处对称。
3.根据权利要求1所述的一种污水处理厂二沉池出水堰加盖除藻装置，其特征在于，所述滑轨(5)的长度为限位支架(1)长度的二分之一。
4.根据权利要求1所述的一种污水处理厂二沉池出水堰加盖除藻装置，其特征在于，所述刮斗(8)为V型结构。
5.根据权利要求1所述的一种污水处理厂二沉池出水堰加盖除藻装置，其特征在于，所述透气管(11)为梯形结构，其上端直径大于下端直径10cm。
说明书
一种污水处理厂二沉池出水堰加盖除藻装置
技术领域
本发明涉及环保设备技术领域，尤其涉及一种污水处理厂二沉池出水堰加盖除藻装置。
背景技术
二沉池是活性污泥系统的重要组成部分，其作用主要是使污泥分离，使混合液澄清、浓缩和回流活性污泥，其工作效果能够直接影响活性污泥系统的出水水质和回流污泥浓度，而在污水处理厂中的二沉池出水堰处一般都是暴露在空气中，常年累月下来在出水堰的内壁上会出现较多的藻类植物，既影响了出水堰的排水流速，也可能会造成一定的水体污染。
然而现有的二沉池出水堰加盖除藻装置在使用过程中存在着一些不足之处，对于藻类植物不能够完全有效的清理，同时清理的藻类容易发生掉落的现象，降低了装置的实用性。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理厂二沉池出水堰加盖除藻装置。
为了实现上述目的，本发明采用了如下技术方案：一种污水处理厂二沉池出水堰加盖除藻装置，包括限位支架，所述限位支架外侧设置有定位板，且定位板下方设置有拉柄，所述拉柄通过钢索穿过限位支架表面的滑轮与刮斗连接，且刮斗通过卡接环与滑轨滑动连接，所述限位支架表面焊接有滑轨，所述限位支架底部焊接有夹持底座，所述夹持底座底部一侧焊接有固定夹板，另一方设置有移动夹板，所述限位支架顶部焊接有盖板，所述盖板表面焊接有透气管，且透气管顶部焊接有挡板，所述盖板内部一侧设置有旋转轴，另一侧设置有定位柱，且定位柱一侧焊接有减震板。
作为上述技术方案的进一步描述：
所述滑轮共安装有两个，且两个滑轮关于限位支架的竖直中心线处对称。
作为上述技术方案的进一步描述：
所述滑轨的长度为限位支架长度的二分之一。
作为上述技术方案的进一步描述：
所述刮斗为V型结构。
作为上述技术方案的进一步描述：
所述透气管为梯形结构，其上端直径大于下端直径10cm。
本发明中，首先通过设置的两个滑轮，能够将刮斗通过钢索缠绕在滑轮表面进行绳索拉动，从而降低了操作人员提升刮斗的相对作用力，提高了装置的操作性，其次通过刮斗为V型结构，一方面能够增大刮斗与出水堰内壁的摩擦力，提高藻类的清除效率，另一方面避免了藻类出现掉落的情况，提高了装置的工作稳定性，最后通过设置的透气管为梯形结构，在保证出水堰内部维持一定空气流速的同时，也避免了外界灰尘通过透气管进入出水堰发生水体污染现象。
