申请日2017.05.18
公开(公告)日2017.07.25
IPC分类号C02F9/14
摘要
本发明公开了一种工业污水净化处理装置，包括净化筒，净化筒一侧上端设有进水管，另一侧设有排水管，进水管连通沉淀池，沉淀池一侧连通曝气池，曝气池一侧连通去味池，去味池连通净化池，净化池与排水管连通，本发明结构简单，能够实现对工业污水的有效过滤和除味，且污水过滤精度高，环保效果好。
权利要求书

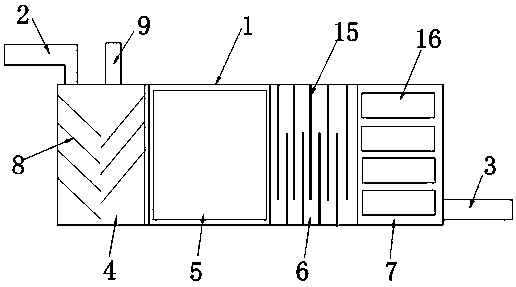

1.一种工业污水净化处理装置, 包括净化筒(1)，其特征在于：所述净化筒(1)一侧上端设有进水管(2)，另一侧设有排水管(3)，所述进水管(2)连通沉淀池(4)，所述沉淀池(4)一侧连通曝气池(5)，所述曝气池(5)一侧连通去味池(6)，所述去味池(6)连通净化池(7)，所述净化池(7)与排水管(3)连通;所述沉淀池(4)两侧设置多块交错设置的平行斜板(8)，所述沉淀池(4)上端还设置药液入口(9)。
2.根据权利要求1所述的一种工业污水净化处理装置，其特征在于：所述曝气池(5)内设有曝气管(10)，所述曝气管(10)一端设有进气口(11)，另一端设有出气口(12)，且在曝气管(10)内腔分别设有第一圆柱体空腔(13)和第二圆柱体空腔(14)，所述第一圆柱体空腔(13)竖直设置且设置在进气口(11)一侧，所述第二圆柱体空腔(14)水平设置在第一圆柱体空腔(13)和出气口(12)之间，所述第一圆柱体空腔(13)内壁还喷涂有多孔材料(20)。
3.根据权利要求1所述的一种工业污水净化处理装置，其特征在于：所述去味池(6)内设有多根碳棒(15)，所述碳棒(15)垂直交错设置在去味池(6)的上端面和下端面。
4.根据权利要求1所述的一种工业污水净化处理装置，其特征在于：所述净化池(7)内设有过滤管(16)，所述过滤管(16)包括陶瓷基体(17)，所述陶瓷基体(17)内可拆卸连接陶瓷管体(18)，所述陶瓷管体(18)呈两端开口大、中间小的柱状，所述陶瓷基体(18)的表面设有陶瓷膜(19)。
说明书
一种工业污水净化处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种工业污水 净化处理装置。
背景技术
随着社会的进步，经济快速发展，工业进步的同时，工矿企业废水问题一直困扰着企业的发展，如一些大型的炼钢工厂锅炉取样水和排污排废问题一直没有得到很好的解决与利用，致使每天都有大量的废水直接排放，大量的工业废水直接排放对环境以及水质的污染特别大，危害人们的健康甚至生命。
发明内容
本发明的目的在于提供一种工业污水净化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业污水净化处理装置, 包括净化筒，所述净化筒一侧上端设有进水管，另一侧设有排水管，所述进水管连通沉淀池，所述沉淀池一侧连通曝气池，所述曝气池一侧连通去味池，所述去味池连通净化池，所述净化池与排水管连通;所述沉淀池两侧设置多块交错设置的平行斜板，所述沉淀池上端还设置药液入口。
优选的，所述曝气池内设有曝气管，所述曝气管一端设有进气口，另一端设有出气口，且在曝气管内腔分别设有第一圆柱体空腔和第二圆柱体空腔，所述第一圆柱体空腔竖直设置且设置在进气口一侧，所述第二圆柱体空腔水平设置在第一圆柱体空腔和出气口之间，所述第一圆柱体空腔内壁还喷涂有多孔材料。
优选的，所述去味池内设有多根碳棒，所述碳棒垂直交错设置在去味池的上端面和下端面。
优选的，所述净化池内设有过滤管，所述过滤管包括陶瓷基体，所述陶瓷基体内可拆卸连接陶瓷管体，所述陶瓷管体呈两端开口大、中间小的柱状，所述陶瓷基体的表面设有陶瓷膜。
与现有技术相比，本发明的有益效果是：本发明结构简单，能够实现对工业污水的有效过滤和除味，其中，沉淀池两侧设置多块交错设置的平行斜板，沉淀池上端还设置药液入口，采用此结构，能够将污水中的污物沉淀在沉淀池底部，沉淀效率高;采用的曝气池能够完成充氧的目的以及加强污水中的有机物与微生物与溶解氧接触的目的，从而保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用;采用的去味池内设有多根碳棒，碳棒垂直交错设置在去味池的上端面和下端面，采用此结构，能够增加污水与碳棒的接触面积，提高异味去除效率;此外，净化池内设置的过滤管能够提高过滤精度。
