中央水处理装置

发布时间:2017-12-16 17:37:59  中国污水处理工程网

  申请日2017.06.02

  公开(公告)日2017.08.22

  IPC分类号C02F9/02

  摘要

  本发明涉及水净化设备领域,公开了一种中央水处理装置,其包括原水进水管(1)和净水出水管(2),还包括超滤滤芯(3)和炭棒滤芯(4),原水进水管(1)连接在超滤滤芯(3)的原水进水口上,超滤滤芯(3)的纯水出水口与炭棒滤芯(4)的原水进水口连接,炭棒滤芯(4)的纯水出水口与净水出水管(2)连接;还包括连接在超滤滤芯(3)的浓水出水口上的冲洗管(5)。本发明通过串联设置的超滤滤芯(3)和炭棒滤芯(4),能够有效解决大通量水处理装置存在的难以获得优质水的问题。

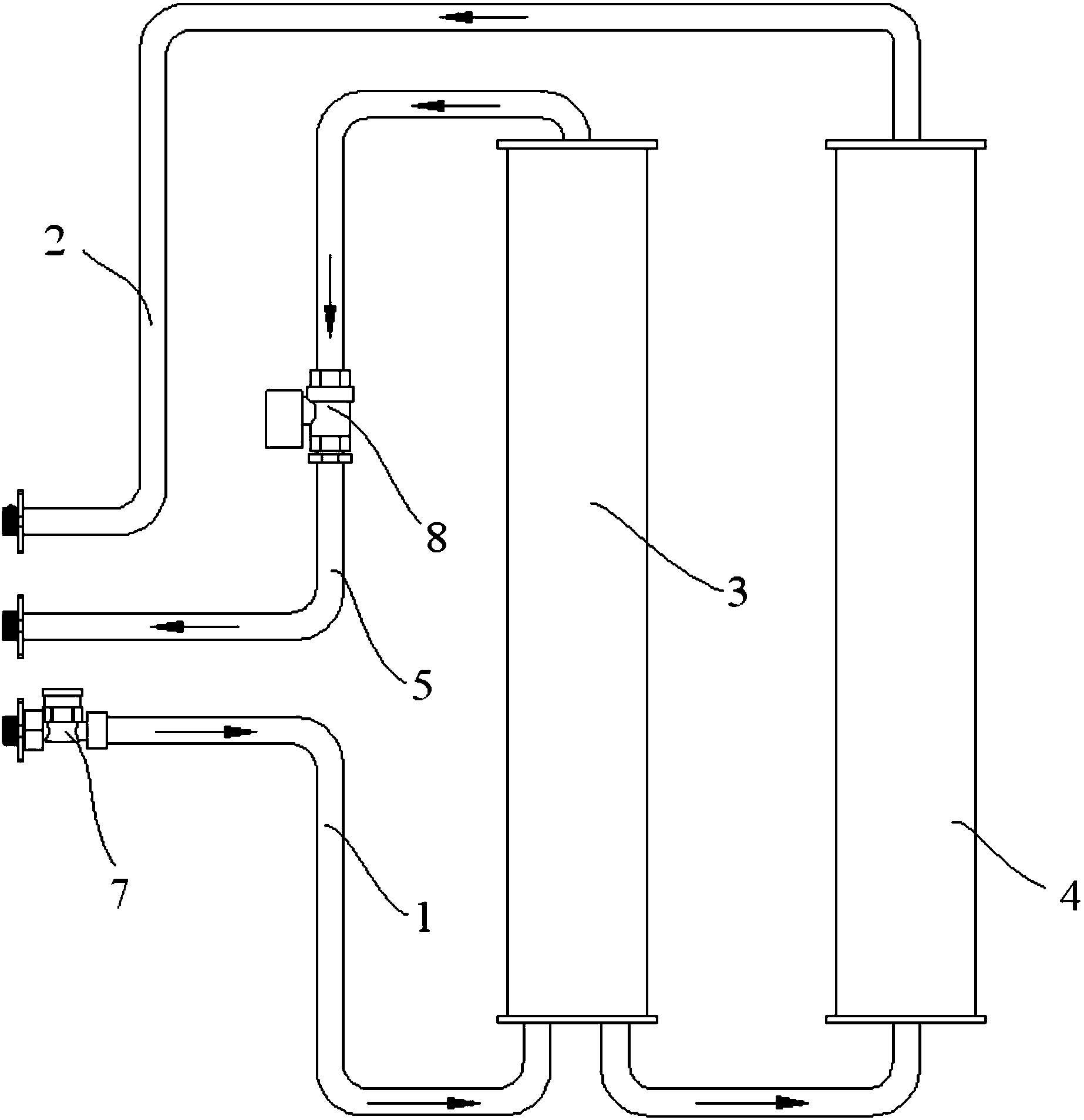

  摘要附图



  权利要求书

  1.中央水处理装置,包括原水进水管(1)和净水出水管(2),其特征在于:还包括超滤滤芯(3)和炭棒滤芯(4),原水进水管(1)连接在超滤滤芯(3)的原水进水口上,超滤滤芯(3)的纯水出水口与炭棒滤芯(4)的原水进水口连接,炭棒滤芯(4)的纯水出水口与净水出水管(2)连接;还包括连接在超滤滤芯(3)的浓水出水口上的冲洗管(5),炭棒滤芯(4)的纯水出水口、超滤滤芯(3)的原水进水口、纯水出水口、浓水出水口处均设有水管接头(6),水管接头(6)上设有用于连接水管的外螺纹。

  2.根据权利要求1所述的中央水处理装置,其特征在于:原水进水管(1)上设有水流开关(7),冲洗管(5)上设有电动球阀(8)以及与电动球阀(8)通过电源板(10)连接的电源适配器(9),水流开关(7)连接在电源板(10)上,电源板(10)上设有用于根据水流开关(7)闭合时间控制电动球阀(8)开闭的控制器。

  3.根据权利要求2所述的中央水处理装置,其特征在于:还包括与电源板(10)连接的显示按键板(11),显示按键板(11)上设有电源按钮、冲洗按钮、选择按钮以及复位按钮。

  4.根据权利要求1所述的中央水处理装置,其特征在于:超滤滤芯(3)和炭棒滤芯(4)均包括滤芯筒体(301),滤芯筒体(301)的上下两端分别连接有上端盖(302)和下端盖(303),上端盖(302)和下端盖(303)的中部均设有与滤芯筒体(301)内部连通的中心孔(304),上端盖(302)的下部以及上端盖(302)的上部的外壁上均设有两个平行设置的环形密封槽(305),环形密封槽(305)内设有环形密封圈(306)。

  5.根据权利要求4所述的中央水处理装置,其特征在于:超滤滤芯(3)还包括设置在滤芯筒体(301)内的超滤滤芯组件(307),超滤滤芯组件(307)与滤芯筒体(301)之间留有过水间隙;超滤滤芯组件(307)包括膜管(308)和设置在膜管(308)内的超滤膜丝(309),膜管(308)的侧壁上自上而下均匀分布有多个膜孔(300),膜管(308)的上下两端分别设置上超滤端盖(310)和下超滤端盖(311);上超滤端盖(310)与超滤滤芯(3)的上端盖(302)连接,下超滤端盖(311)与超滤滤芯(3)的下端盖(303)连接,上超滤端盖(310)上设有与上端盖(302)上中心孔(304)连通的上超滤过水孔(312),下超滤端盖(311)上设有与下端盖(303)连通的下超滤过水孔(313)。

  6.根据权利要求5所述的中央水处理装置,其特征在于:超滤滤芯(3)的上端盖(302)以及下端盖(303)均设有连接套管(314),上超滤端盖(310)的上端以及下超滤端盖(311)的下端分别插入上端盖(302)和下端盖(303)的连接套管(314)内且通过第一密封圈(315)密封。

  7.根据权利要求4所述的中央水处理装置,其特征在于:炭棒滤芯(4)还包括设置在滤芯筒体(301)内的炭棒滤芯组件(401),炭棒滤芯组件(401)与滤芯筒体(301)之间留有过水间隙,炭棒滤芯组件(401)包括炭棒(400)以及分别设置在炭棒(400)两端的上炭棒端盖(402)和下炭棒端盖(403),炭棒滤芯(4)通过热熔胶粘合固定在上炭棒端盖(402)和下炭棒端盖(403)之间。

  8.根据权利要求7所述的中央水处理装置,其特征在于:上炭棒端盖(402)的中部均设有炭棒过水孔(404),上炭棒端盖(402)上的炭棒过水孔(404)处向上炭棒端盖(402)内延伸有上翻边套管(405),下炭棒端盖(403)上向下炭棒端盖(403)内延伸有下翻边套管(406),炭棒(400)中部设有轴向设置的中心管(407),上翻边套管(405)自中心管(407)的上端口插入中心管(407)内,下翻边套管(406)自中心管(407)的下端插入中心管(407)内。

  9.根据权利要求7所述的中央水处理装置,其特征在于:上炭棒端盖(402)上的炭棒过水孔(404)处向上炭棒端盖(402)外延伸有上连接管头(408),下炭棒端盖(403)上向下炭棒端盖(403)外延伸有下连接管头(409),炭棒滤芯(4)的上端盖(302)的下部设有套设在上连接管头(408)上的上连接管套(410),上连接管套(410)上套有实现上连接管头(408)与上连接管套(410)之间密封的第二密封圈(411)。

  10.根据权利要求9所述的中央水处理装置,其特征在于:炭棒滤芯(4)的下端盖(303)与下炭棒端盖(403)之间设有上部套设在下连接管头(409)上的支撑套(412),支撑套(412)的侧壁上设有多个均匀分布的连通孔(413)。

  说明书

  中央水处理装置

  技术领域

  本发明涉及水净化设备领域,尤其涉及了一种家用全屋净水或商用的中央水处理装置。

  背景技术

  随着净水技术的发展,人们对生活饮用水的使用要求日益提高,在家用净水领域,全屋净水成了中高端家庭用户首要选择的方案。用户对中央水处理装置日趋强烈,高端中央水处理装置即将进入中国普通家庭,因此全屋净水系统中的中央水处理装置越来越受到各净水器生产厂家的重视。

  目前很多厂家为了获得较大的通量,都是经过炭颗粒或树脂等做简单的过滤,不能获得优质的可直接饮用的优质水,个别区域还使用有管道式大通量超滤或炭棒过滤,不能有效提醒用户使用寿命等问题出现,造成个别区域饮水安全时有出现。

  发明内容

  本发明针对现有技术中针对大通量用水的处理装置存在的问题,提供了一种中央水处理装置。

  为了解决上述技术问题,本发明通过下述技术方案得以解决:

  中央水处理装置,包括原水进水管和净水出水管,还包括超滤滤芯和炭棒滤芯,原水进水管连接在超滤滤芯的原水进水口上,超滤滤芯的纯水出水口与炭棒滤芯的原水进水口连接,炭棒滤芯的纯水出水口与净水出水管连接;还包括连接在超滤滤芯的浓水出水口上的冲洗管。

  作为优选,原水进水管上设有水流开关,冲洗管上设有电动球阀以及与电动球阀通过电源板连接的电源适配器,水流开关连接在电源板上,电源板上设有用于根据水流开关闭合时间控制电动球阀开闭的控制器。

  作为优选,还包括与电源板连接的显示按键板,显示按键板上设有电源按钮、冲洗按钮、选择按钮以及复位按钮。

  作为优选,超滤滤芯和炭棒滤芯均包括滤芯筒体,滤芯筒体的上下两端分别连接有上端盖和下端盖,上端盖和下端盖的中部均设有与滤芯筒体内部连通的中心孔,上端盖的下部以及上端盖的上部的外壁上均设有两个平行设置的环形密封槽,环形密封槽内设有环形密封圈。通过双密封形式能够使得端盖与滤芯筒体之间的密封性能得到较大提高。

  作为优选,超滤滤芯还包括设置在滤芯筒体内的超滤滤芯组件,超滤滤芯组件与滤芯筒体之间留有过水间隙;超滤滤芯组件包括膜管和设置在膜管内的超滤膜丝,膜管的侧壁上自上而下均匀分布有多个膜孔,膜管的上下两端分别设置上超滤端盖和下超滤端盖;上超滤端盖与超滤滤芯的上端盖连接,下超滤端盖与超滤滤芯的下端盖连接,上超滤端盖上设有与上端盖上中心孔连通的上超滤过水孔,下超滤端盖上设有与下端盖连通的下超滤过水孔。

  作为优选,超滤滤芯的上端盖以及下端盖均设有连接套管,上超滤端盖的上端以及下超滤端盖的下端分别插入上端盖和下端盖的连接套管内且通过第一密封圈密封。

  作为优选,炭棒滤芯还包括设置在滤芯筒体内的炭棒滤芯组件,炭棒滤芯组件与滤芯筒体之间留有过水间隙,炭棒滤芯组件包括炭棒以及分别设置在炭棒两端的上炭棒端盖和下炭棒端盖,炭棒滤芯通过热熔胶粘合固定在上炭棒端盖和下炭棒端盖之间。

  作为优选,上炭棒端盖的中部设有炭棒过水孔,上炭棒端盖上的炭棒过水孔处向上炭棒端盖内延伸有上翻边套管,下炭棒端盖上向下炭棒端盖内延伸有下翻边套管,炭棒中部设有轴向设置的中心管,上翻边套管自中心管的上端口插入中心管内,下翻边套管自中心管的下端插入中心管内。

  作为优选,上炭棒端盖上的炭棒过水孔处向上炭棒端盖外延伸有上连接管头,下炭棒端盖上向下炭棒端盖外延伸有下连接管头,炭棒滤芯的上端盖的下部设有套设在上连接管头上的上连接管套,上连接管套上套有实现上连接管头与上连接管套之间密封的第二密封圈。

  作为优选,炭棒滤芯的下端盖与下炭棒端盖之间设有上部套设在下连接管头上的支撑套,支撑套的侧壁上设有多个均匀分布的连通孔。

  本发明由于采用了以上技术方案,具有显著的技术效果:

  本发明通过串联设置的超滤滤芯和炭棒滤芯,能够有效解决大通量水处理装置存在的难以获得优质水的问题。
