申请日2017.06.27
公开(公告)日2017.09.05
IPC分类号C02F1/72; C02F1/78; C02F101/30
摘要
本发明公开了一种新型处理工业废水有机物的装置，是由臭氧发生器、臭氧缓冲罐、双氧水储罐、双氧水泵、反应器、尾气处理器、进气口、进液口、排气孔、进水口和出水口组成，所述的臭氧发生器连接臭氧缓冲罐，臭氧缓冲罐通过进气口连接反应器，双氧水储罐连接双氧水泵，双氧水泵通过进液口连接反应器，进水口设置在反应器的下端，进气口和进液口设置在反应器的下端，反应器的下部设置有催化剂层，反应器的上部设置有尾气处理器，尾气处理器的下部设置有排气孔，排气孔的下端设置有上盖，反应器底部进气口后环布一圈曝气头，反应器设有出水口，出水口有三个。
权利要求书
1.一种新型处理工业废水有机物的装置，是由臭氧发生器、臭氧缓冲罐、双氧水储罐、双氧水泵、反应器、尾气处理器、进气口、进液口、排气孔、进水口和出水口组成，其特征在于：所述的臭氧发生器连接臭氧缓冲罐，臭氧缓冲罐通过进气口连接反应器，双氧水储罐连接双氧水泵，反应器中设置有进气口、进液口、排气孔、进水口和出水口，双氧水泵通过进液口连接反应器，进水口设置在反应器的下端，进气口和进液口也设置在反应器的下端，反应器的下部设置有催化剂层，反应器的上部设置有尾气处理器，尾气处理器的下部设置有排气孔，排气孔的下端设置有上盖，反应器底部进气口后环布一圈曝气头，反应器设有出水口，出水口有三个,反应器底部设有放空口。
2.根据权利要求1所述的一种新型处理工业废水有机物的装置，其特征在于：所述的出水口连接出水管。
3.根据权利要求1所述的一种新型处理工业废水有机物的装置，其特征在于：所述的催化剂层分为上催化剂层和下催化剂层。
说明书
一种新型处理工业废水有机物的装置
技术领域
本发明涉及环保污水处理领域，具体为一种新型处理工业废水有机物的装置。
背景技术
目前，在废水处理工程中，废水中常存在很多难降解物质，例如硝基苯及其他蒽醌类物质，普通氧化法难以氧化此类物质，相关新高级氧化法成本高昂。在普通处理方法难以降解废水中COD的情况下，本发明创造(根据专利法第二条第1款规定：本法所称的发明创造是指发明、发明和外观设计。在此本人用发明创造属于个人习惯问题，没有任何错误!)将现有的化学氧化法利用到难降解高浓度化工废水当中，利用双氧水和臭氧结合处理，同时将废水的PH调节到3左右，在催化剂的作用下可以将水中的COD从6000mg/l去除到500mg/l以下，去除率高于90%。本发明创造作用时间短，处理效果好。
发明内容
本发明根据上述传统技术中存在的不足，提供一种新型处理工业废水有机物的装置。
为了达到上述目的，本发明采取的技术方案是：

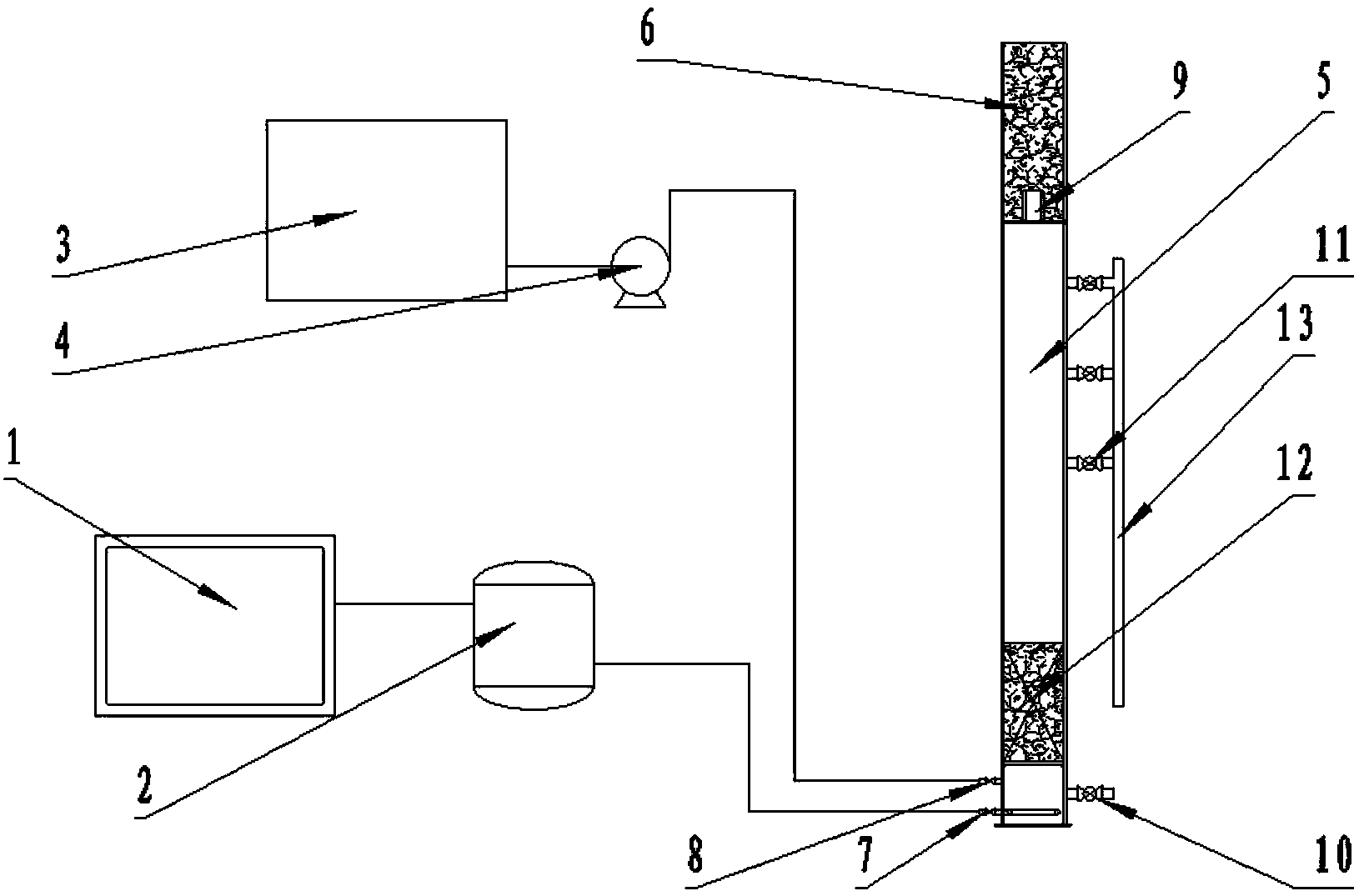

一种新型处理工业废水有机物的装置，是由臭氧发生器、臭氧缓冲罐、双氧水储罐、双氧水泵、反应器、尾气处理器、进气口、进液口、排气孔、进水口和出水口组成，所述的臭氧发生器连接臭氧缓冲罐，臭氧缓冲罐通过进气口连接反应器，双氧水储罐连接双氧水泵，反应器中设置有进气口、进液口、排气孔、进水口和出水口，双氧水泵通过进液口连接反应器，进水口设置在反应器的下端，进气口和进液口也设置在反应器的下端，反应器的下部设置有催化剂层，反应器的上部设置有尾气处理器，尾气处理器的下部设置有排气孔，排气孔的下端设置有上盖，反应器底部进气口后环布一圈曝气头，反应器设有出水口，出水口有三个。
所述的出水口连接出水管。
所述的催化剂层分为上催化剂层和下催化剂层。
所述的反应器底部设有放空口。
本发明的有益效果是：本发明利用的强氧化剂为易分解、无二次污染物质;适用于处理难降解高浓度化工废水，设备简单，处理效果十分理想。
