申请日2017.06.22
公开(公告)日2017.08.25
IPC分类号C02F9/12
摘要
本发明涉及污水处理技术领域，尤其是一种柱式污水处理器，所述壳体上端设置有封盖，且封盖下端固定设置有密封块，所述密封块卡设在壳体上端，并与壳体间隙配合，所述封盖上设置有进水管，且进水管延伸至壳体内上侧，所述壳体内中间部位安装有环形挡板，且环形挡板上放置有初滤机构，所述初滤机构下侧的壳体内还设置有精滤机构，且精滤机构上设置有贯穿其的方形管，方形管内设置有插设有方形板，且方形板两端分别延伸出壳体，并通过卡扣限位，所述壳体下端一侧还连通有出水管，且出水管上设置有阀门。本发明能够实现多重方式对污水的处理，从而有效提高了污水处理的效率与质量，适合大范围推广。
权利要求书

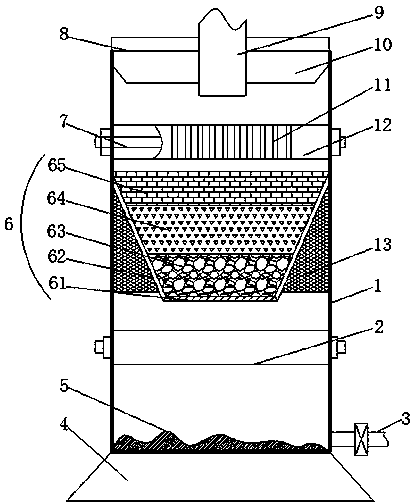

1.一种柱式污水处理器，包括壳体(1)，且壳体(1)为上端开口的圆柱体，所述壳体(1)下端固定安装有底座(4)，其特征在于：所述壳体(1)上端设置有封盖(8)，且封盖(8)下端固定设置有密封块(10)，所述密封块(10)卡设在壳体(1)上端，并与壳体(1)间隙配合，所述封盖(8)上设置有进水管(9)，且进水管(9)延伸至壳体(1)内上侧，所述壳体(1)内中间部位安装有环形挡板(13)，且环形挡板(13)上放置有初滤机构(6)，所述初滤机构(6)下侧的壳体(1)内还设置有精滤机构(2)，且精滤机构(2)上设置有贯穿其的方形管(26)，方形管(26)内设置有插设有方形板(7)，且方形板(7)两端分别延伸出壳体(1)，并通过卡扣限位，所述壳体(1)下端一侧还连通有出水管(3)，且出水管(3)上设置有阀门。
2.根据权利要求1所述的一种柱式污水处理器，其特征在于，所述壳体(1)内底部还设置有绒毛层(5)，用于吸附废水内的细菌。
3.根据权利要求1所述的一种柱式污水处理器，其特征在于，所述初滤机构(6)上端的壳体(1)内还设置有磁性板(12)，且磁性板(12)通过方形板(7)限位，所述磁性板(12)上开设有贯穿其的通孔(11)。
4.根据权利要求3所述的一种柱式污水处理器，其特征在于，所述磁性板(12)两端以及精滤机构(2)两端均设置有密封垫。
5.根据权利要求1所述的一种柱式污水处理器，其特征在于，所述精滤机构(2)包括安装在壳体(1)内的第一外壳(22)，所述第一外壳(22)内底部设置有活性炭(25)，且活性炭(25)上侧设置有多层滤布(24)，多层滤布(24)上侧还设置有海绵(23)，且海绵(23)两侧的第一外壳(22)上设置有支块(28)，第一外壳(22)上端还设置有上盖(21)，且上盖(21)两端通过螺钉安装在支块(28)上，所述上盖(21)与第一外壳(22)底部均设置有第一滤网(27)。
6.根据权利要求1所述的一种柱式污水处理器，其特征在于，所述壳体(1)外侧还喷涂有镀锌层(14)，且壳体(1)内部还设置有防腐层(15)，所述防腐层(15)外侧喷涂有镀铝层(16)。
7.根据权利要求1所述的一种柱式污水处理器，其特征在于，所述初滤机构(6)包括放置在环形挡板(13)上的第二外壳(62)，且第二外壳(62)底部还设置有第二滤网(61)，所述第二外壳(62)内部至下而上依次放置有精石层(63)、碎石层(64)与粗石层(65)，且粗石层(65)上表面处在同一水平面上。
8.根据权利要求1所述的一种柱式污水处理器，其特征在于，所述底座(4)下端设置有防滑纹。
说明书
一种柱式污水处理器
技术领域
本发明涉及污水处理技术领域，尤其涉及一种柱式污水处理器。
背景技术
随着生活质量的不断的提高，对环境污染的程度也逐渐的加深，环境的不断污染不仅会对生物链造成很大的影响造成大量濒危物种的灭亡而且环境污染也会对人们身体造成很大的伤害，我国污水处理建设的严峻形势，县城和建制镇污水处理率较低，污水处理是环境保护的重要环节而为了减轻环境的污染，对家用生活污水进行处理也是非常重要的一环，不仅会得到能量的一些循环处理而且会对大型污水处理厂的处理量减轻，传统的家用污水处理器只能够对家庭生产的污水进行简单的处理，对污水处理的效果并不够明显而且处理后的水经常会伴有大量的异味，目前虽然有大型的污水处理净化系统，但不能直接解决家庭日常用水的净化回用问题，统一铺设中水回用系统投资昂贵，运行费用高，在短期内不能普及。因此，针对上述问题而设计了一种柱式污水处理器。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种柱式污水处理器。
为了实现上述目的，本发明采用了如下技术方案：
设计一种柱式污水处理器，包括壳体，且壳体为上端开口的圆柱体，所述壳体下端固定安装有底座，所述壳体上端设置有封盖，且封盖下端固定设置有密封块，所述密封块卡设在壳体上端，并与壳体间隙配合，所述封盖上设置有进水管，且进水管延伸至壳体内上侧，所述壳体内中间部位安装有环形挡板，且环形挡板上放置有初滤机构，所述初滤机构下侧的壳体内还设置有精滤机构，且精滤机构上设置有贯穿其的方形管，方形管内设置有插设有方形板，且方形板两端分别延伸出壳体，并通过卡扣限位，所述壳体下端一侧还连通有出水管，且出水管上设置有阀门。
优选的，所述壳体内底部还设置有绒毛层，用于吸附废水内的细菌。
优选的，所述初滤机构上端的壳体内还设置有磁性板，且磁性板通过方形板限位，所述磁性板上开设有贯穿其的通孔。
优选的，所述磁性板两端以及精滤机构两端均设置有密封垫。
优选的，所述精滤机构包括安装在壳体内的第一外壳，所述第一外壳内底部设置有活性炭，且活性炭上侧设置有多层滤布，多层滤布上侧还设置有海绵，且海绵两侧的第一外壳上设置有支块，第一外壳上端还设置有上盖，且上盖两端通过螺钉安装在支块上，所述上盖与第一外壳底部均设置有第一滤网。
优选的，所述壳体外侧还喷涂有镀锌层，且壳体内部还设置有防腐层，所述防腐层外侧喷涂有镀铝层。
优选的，所述初滤机构包括放置在环形挡板上的第二外壳，且第二外壳底部还设置有第二滤网，所述第二外壳内部至下而上依次放置有精石层、碎石层与粗石层，且粗石层上表面处在同一水平面上。
优选的，所述底座下端设置有防滑纹。
本发明提出的一种柱式污水处理器，有益效果在于：
1、该柱式污水处理器通过设置的磁性板、初滤机构、精滤机构，能够实现多重方式对污水的处理，从而有效提高了污水处理的效率与质量，适合大范围推广;
2、该柱式污水处理器能够实现精滤机构、初滤机构以及磁性板的拆卸，能够实现定期对其内部进行清理，有效提高了其的使用寿命，还提升了处理器品质;
3、该柱式污水处理器结构紧凑，整洁美观，除污效果好，使用寿命久，适合推广使用
