申请日2017.06.22
公开(公告)日2017.08.29
IPC分类号B01D36/04
摘要
本发明公开了一种环绕式多层污水处理装置，包括污水排出仓和环绕式污水处理机，所述环绕式污水处理机的内部设置有污水处理仓，所述污水处理仓的顶部连通有污水加入仓，且污水处理仓的顶部中间位置处设置有电动机，所述电动机的下方通过减速器与转动轴传动连接，且转动轴上焊接有螺旋叶片，所述污水处理仓的底部设置有杂质储存仓。本发明中，污水处理装置采用螺旋环绕式进水方式，并且在进水输送的过程中，由于离心力的作用，使得污水会向污水处理仓的外壁进行喷射，利用第一过滤网和第二过滤网对于污水中的固态颗粒物进行过滤，使得污水中的固态物能快速的进行分离，方便后期的污水处理。
权利要求书

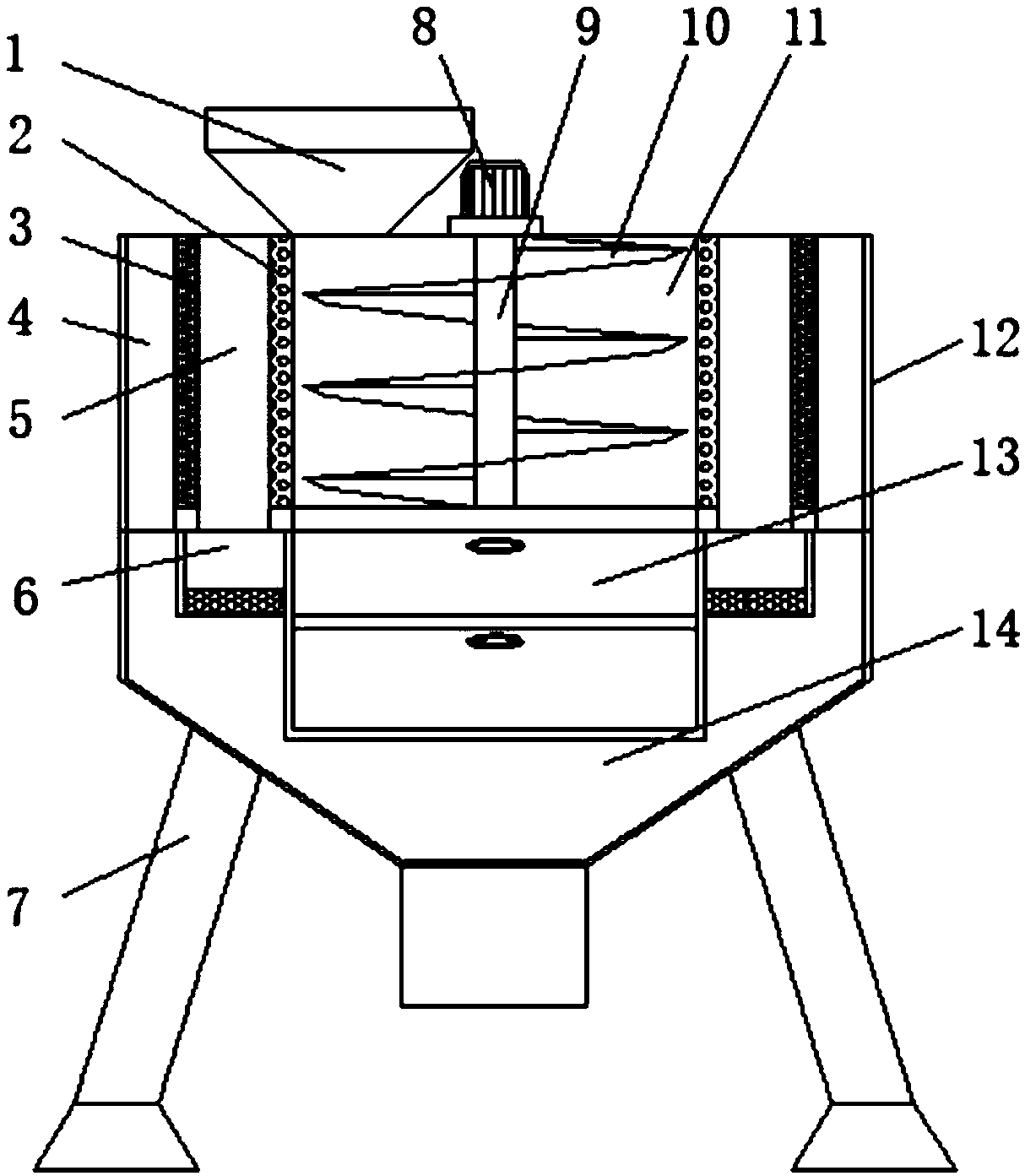

1.一种环绕式多层污水处理装置，包括污水排出仓(4)和环绕式污水处理机(12)，其特征在于，所述环绕式污水处理机(12)的内部设置有污水处理仓(11)，所述污水处理仓(11)的顶部连通有污水加入仓(1)，且污水处理仓(11)的顶部中间位置处设置有电动机(8)，所述电动机(8)的下方通过减速器与转动轴(9)传动连接，且转动轴(9)上焊接有螺旋叶片(10)，所述污水处理仓(11)的底部设置有杂质储存仓(13)，所述污水处理仓(11)的外侧设置有砂石过滤仓(5)，且砂石过滤仓(5)的底部连通有砂石沉淀仓(6)，所述砂石过滤仓(5)的外侧设置有污水排出仓(4)，所述污水排出仓(4)、砂石过滤仓(5)和污水处理仓(11)的下方设置有污水混合仓(14)，且污水混合仓(14)的底部焊接有支撑腿(7)。
2.根据权利要求1所述的一种环绕式多层污水处理装置，其特征在于，所述污水处理仓(11)与砂石过滤仓(5)之间设置有第一过滤层(2)。
3.根据权利要求1所述的一种环绕式多层污水处理装置，其特征在于，所述砂石过滤仓(5)与污水排出仓(4)之间设置有第二过滤层(3)。
4.根据权利要求1所述的一种环绕式多层污水处理装置，其特征在于，所述杂质储存仓(13)的内部通过滑槽与抽屉(15)滑动连接。
5.根据权利要求4所述的一种环绕式多层污水处理装置，其特征在于，所述抽屉(15)的侧板上焊接有拉手(152)，且抽屉(15)的底板上开设有漏孔(151)。
说明书
一种环绕式多层污水处理装置
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种环绕式多层污水处理装置。
背景技术
医院污水处理，通常包括一级处理和二级处理，一般地说，若处理后出水排入市政下水道，通常只进行一级处理;若处理后出水直接排入河道，则需进行一级处理和二级处理;对排放标准严的地区，为防止水体的富营养化，需进行除磷脱氮三级处理，对酸性废水、洗相废水、放射性污水等特殊的医院污水，应进行严格的收集和处理。有些地区为缓解供水紧张的矛盾，已进行医院污水的深度处理和循环利用。实际采用何种方式处理医院污水，应综合考虑污水的来源、污水的流向及当地的供水情况等多方面因素，另外，医院污水处理一个非常重要的方面，就是必须进行消毒处理，以杀灭各种病原微生物。
然而现有的污水处理装置在使用过程中存在着一些不足之处，污水处理过程中，难以快速的将固态颗粒物及时的分离出来，使得污水的后期处理需要等待较长的时间。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种环绕式多层污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种环绕式多层污水处理装置，包括污水排出仓和环绕式污水处理机，所述环绕式污水处理机的内部设置有污水处理仓，所述污水处理仓的顶部连通有污水加入仓，且污水处理仓的顶部中间位置处设置有电动机，所述电动机的下方通过减速器与转动轴传动连接，且转动轴上焊接有螺旋叶片，所述污水处理仓的底部设置有杂质储存仓，所述污水处理仓的外侧设置有砂石过滤仓，且砂石过滤仓的底部连通有砂石沉淀仓，所述砂石过滤仓的外侧设置有污水排出仓，所述污水排出仓、砂石过滤仓和污水处理仓的下方设置有污水混合仓，且污水混合仓的底部焊接有支撑腿。
作为上述技术方案的进一步描述：
所述污水处理仓与砂石过滤仓之间设置有第一过滤层。
作为上述技术方案的进一步描述：
所述砂石过滤仓与污水排出仓之间设置有第二过滤层。
作为上述技术方案的进一步描述：
所述杂质储存仓的内部通过滑槽与抽屉滑动连接。
作为上述技术方案的进一步描述：
所述抽屉的侧板上焊接有拉手，且抽屉的底板上开设有漏孔。
本发明中，首先该污水处理装置采用螺旋环绕式进水方式，并且在进水输送的过程中，由于离心力的作用，使得污水会向污水处理仓的外壁进行喷射，利用第一过滤网和第二过滤网对于污水中的固态颗粒物进行过滤，使得污水中的固态物能快速的进行分离，方便后期的污水处理，该种方式，可不间断的对于污水进行除杂处理，大大提高了污水处理的效率，其次在污水处理仓的底部设置有可抽拉式的杂质储存仓，并且该杂质储存仓分为两层，对于污水中过滤出来的杂质能进行及时的排放，并且无需停止装置工作，使用效果更好。
