申请日2017.06.02
公开(公告)日2017.09.19
IPC分类号C02F9/06
摘要
本发明提供一种高环保高效率新型污水处理装置，包括主架体以及架设于该主架体上的搅拌罐、第一电催化氧化罐、第二电催化氧化罐、沉淀箱以及澄清蓄水池;主架体包括上部架体以及下部架体，该搅拌罐、第一电催化氧化罐和第二电催化氧化罐依次设置于上部架体上，该沉淀箱以及澄清蓄水池设置于下部架体上;在所述沉淀箱和澄清蓄水池之间连接有用于将沉淀箱中的水输送到澄清蓄水池中的泵送装置，污水经过搅拌罐、第一电催化氧化罐、第二电催化氧化罐、沉淀箱以及澄清蓄水池的过滤作用后，在澄清蓄水池中得以储存，可以达到很好的过滤和清洁的效果，本设计结构简单可靠，稳定性、过滤性好，适合广泛推广使用。

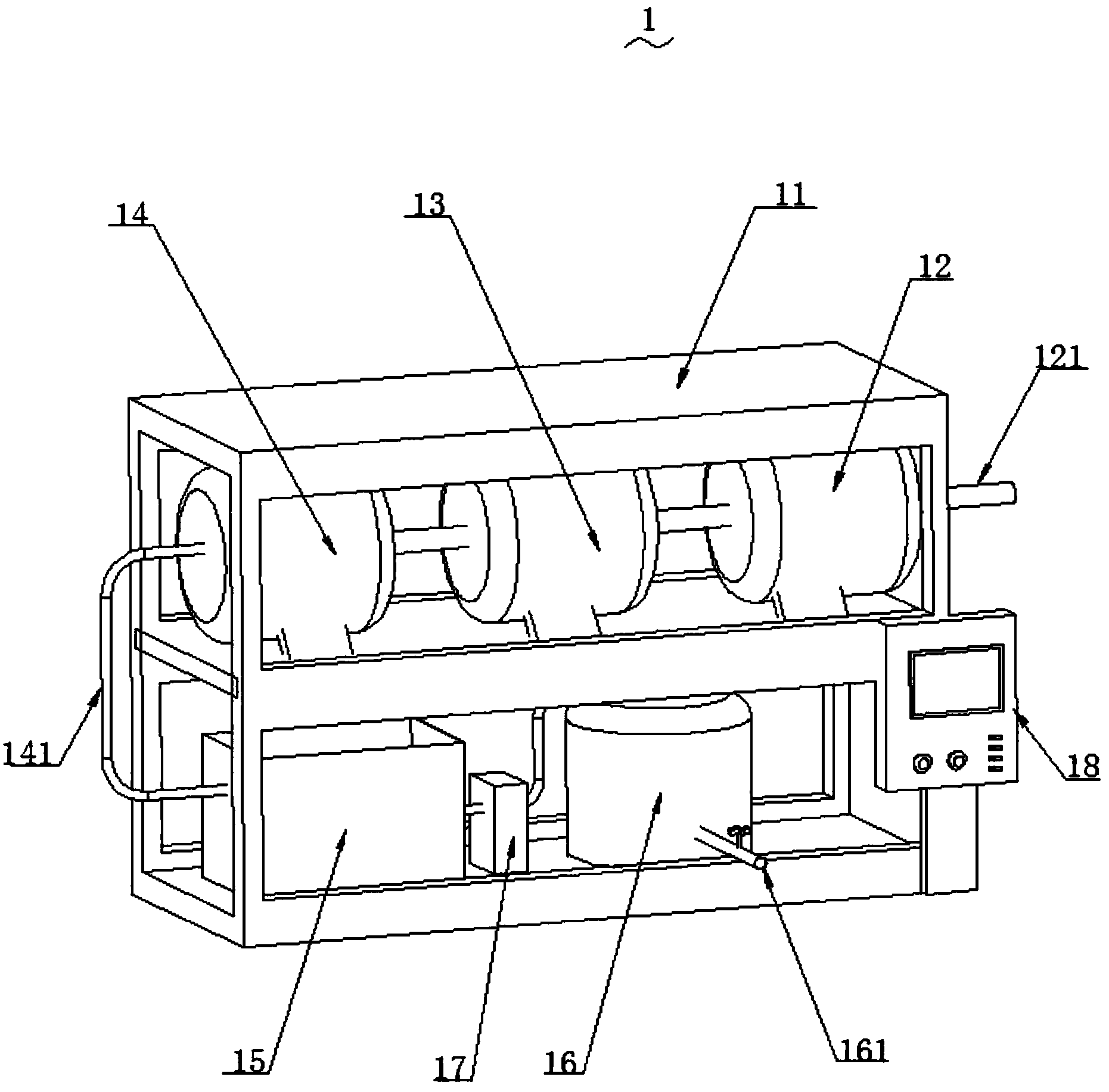

摘要附图
权利要求书
1.一种高环保高效率新型污水处理装置，其特征在于：包括主架体以及架设于该主架体上的搅拌罐、第一电催化氧化罐、第二电催化氧化罐、沉淀箱以及澄清蓄水池;所述主架体包括上部架体以及下部架体，该搅拌罐、第一电催化氧化罐和第二电催化氧化罐依次设置于上部架体上，该沉淀箱以及澄清蓄水池设置于下部架体上;所述搅拌罐、第一电催化氧化罐、第二电催化氧化罐、沉淀箱以及澄清蓄水池都通过管道相连通，且在所述沉淀箱和澄清蓄水池之间连接有用于将沉淀箱中的水输送到澄清蓄水池中的泵送装置;该所述第二电催化氧化罐与沉淀箱之间的管道呈C型结构;所述主架体外部还挂设有用于对各部件进行控制的主控制柜;所述第一电催化氧化罐内部分为上下两层处理仓，上层处理仓为第一电催化仓，该第一电催化仓中设置有若干个正电极和负电极，且各正负电极的厚度范围为4-6mm，相邻两正电极的间距为3mm，相邻两负电极的间距为3mm，两正负电极的间距为5mm;第一电催化氧化罐内部的下层处理仓为第一氧化仓，该第一氧化仓内部设置有氧化处理器;所述第二电催化氧化罐内部分为上下两层处理仓，上层处理仓为第二电催化仓，该第二电催化仓中设置有若干个正电极和负电极，且各正负电极的厚度范围为7-8mm，相邻两正电极的间距为6mm，相邻两负电极的间距为6mm，两正负电极的间距为10mm;第二电催化氧化罐内部的下层处理仓为第二氧化仓;所述搅拌罐包括罐体以及设置于该所述罐体外部的驱动电机，在罐体内部安设有与驱动电机的驱动轴相连接的搅拌器，所述搅拌罐下部设置有沉淀物收集箱;所述沉淀箱内部设置有控温器以及混浊度检测仪，所述控温器以及混浊度检测仪与主控制柜电性连接;所述澄清蓄水池内部设置有液位传感器，在该澄清蓄水池下部设置有排水管，且在该排水管上设置有与主控制柜电性连接的电磁开关阀门;所述主架体上部安装有与主控制柜电性连接、用于对紧急情况进行报警的警报器;所述搅拌罐、第一电催化氧化罐、第二电催化氧化罐以及澄清蓄水池呈圆柱体状;沉淀箱呈方形形状;所述主控制柜上设置有若干个控制按钮以及信号显示屏。
2.如权利要求1所述的一种高环保高效率新型污水处理装置，其特征在于：所述搅拌罐下部还设置有与主控制柜电性连接的搅拌电机;搅拌罐一端外围套设有齿轮环;搅拌电机的输出轴固定连接有主齿轮，且该搅拌电机通过主齿轮带动搅拌罐外围的齿轮环旋转从而驱动搅拌罐旋转;所述搅拌罐下部设置有用于提供搅拌罐旋转支撑面的旋转支撑台。
3.如权利要求1所述的一种高环保高效率新型污水处理装置，其特征在于：所述主架体的上部架体和下部架体底部都设置有传送轨道;搅拌罐、第一电催化氧化罐、第二电催化氧化罐、沉淀箱以及澄清蓄水池分别设置于该上部架体和下部架体底部的传送轨道上。
4.如权利要求1所述的一种高环保高效率新型污水处理装置，其特征在于：所述第二电催化氧化罐与沉淀箱之间还设置有第一过滤罐和第二过滤罐;该第一过滤罐和第二过滤罐呈方形结构;且该第一过滤罐内部从上到下设置有若干层石英砂过滤板层以及若干层活性炭吸附板层;所述第二过滤罐内部从上到下设置有若干层海绵过滤板层以及若干层细沙过滤层;该所述石英砂过滤板层的厚度范围为2-5cm;活性炭吸附板层的厚度范围为3-4cm;该所述海绵过滤板层的厚度范围为4-6cm;细沙过滤层的厚度范围为3-10cm。
说明书
一种高环保高效率新型污水处理装置
[技术领域]
本发明涉及污水处理技术领域，尤其涉及一种处理效果良好、工艺流程简单且高环保度的高环保高效率新型污水处理装置。
[背景技术]
在人们传统观念中，水是取之不尽，用之不竭的，但是随着城镇化的不断推进，人们对水资源的需求大大超过了水资源的储存量，进入新世纪之后，在一些原先水资源丰富的国家也出现了水资源枯竭和污染的严重局面。据有关数据显示，2010年，我国城市污水排放总量高达1050亿立方米，而这些污水的处理率还不到50%，因此，城市生活污水处理依然面临着严峻的形势，那么，我们就十分有必要了解一下常见的污水处理工艺，通过分析，找出正确的方法，推动我国城市生活污水处理工程建设的持续发展。
为了能够提供一种新的生活污水的环保处理工艺，特别是充分改进污水预处理工艺，本领域的技术人员进行了大量的研发和实验，从具体工艺流程和设备的结构方面入手进行改进和改善，并取得了较好的成绩。
[发明内容]
为克服现有技术所存在的问题，本发明提供一种处理效果良好、工艺流程简单且高环保度的高环保高效率新型污水处理装置。
本发明解决技术问题的方案是提供一种高环保高效率新型污水处理装置，包括主架体以及架设于该主架体上的搅拌罐、第一电催化氧化罐、第二电催化氧化罐、沉淀箱以及澄清蓄水池;所述主架体包括上部架体以及下部架体，该搅拌罐、第一电催化氧化罐和第二电催化氧化罐依次设置于上部架体上，该沉淀箱以及澄清蓄水池设置于下部架体上;所述搅拌罐、第一电催化氧化罐、第二电催化氧化罐、沉淀箱以及澄清蓄水池都通过管道相连通，且在所述沉淀箱和澄清蓄水池之间连接有用于将沉淀箱中的水输送到澄清蓄水池中的泵送装置;该所述第二电催化氧化罐与沉淀箱之间的管道呈C型结构;所述主架体外部还挂设有用于对各部件进行控制的主控制柜;所述第一电催化氧化罐内部分为上下两层处理仓，上层处理仓为第一电催化仓，该第一电催化仓中设置有若干个正电极和负电极，且各正负电极的厚度范围为4-6mm，相邻两正电极的间距为3mm，相邻两负电极的间距为3mm，两正负电极的间距为5mm;第一电催化氧化罐内部的下层处理仓为第一氧化仓，该第一氧化仓内部设置有氧化处理器;所述第二电催化氧化罐内部分为上下两层处理仓，上层处理仓为第二电催化仓，该第二电催化仓中设置有若干个正电极和负电极，且各正负电极的厚度范围为7-8mm，相邻两正电极的间距为6mm，相邻两负电极的间距为6mm，两正负电极的间距为10mm;第二电催化氧化罐内部的下层处理仓为第二氧化仓;所述搅拌罐包括罐体以及设置于该所述罐体外部的驱动电机，在罐体内部安设有与驱动电机的驱动轴相连接的搅拌器，所述搅拌罐下部设置有沉淀物收集箱;所述沉淀箱内部设置有控温器以及混浊度检测仪，所述控温器以及混浊度检测仪与主控制柜电性连接;所述澄清蓄水池内部设置有液位传感器，在该澄清蓄水池下部设置有排水管，且在该排水管上设置有与主控制柜电性连接的电磁开关阀门;所述主架体上部安装有与主控制柜电性连接、用于对紧急情况进行报警的警报器;所述搅拌罐、第一电催化氧化罐、第二电催化氧化罐以及澄清蓄水池呈圆柱体状;沉淀箱呈方形形状;所述主控制柜上设置有若干个控制按钮以及信号显示屏。
优选地，所述搅拌罐下部还设置有与主控制柜电性连接的搅拌电机;搅拌罐一端外围套设有齿轮环;搅拌电机的输出轴固定连接有主齿轮，且该搅拌电机通过主齿轮带动搅拌罐外围的齿轮环旋转从而驱动搅拌罐旋转;所述搅拌罐下部设置有用于提供搅拌罐旋转支撑面的旋转支撑台。
优选地，所述主架体的上部架体和下部架体底部都设置有传送轨道;搅拌罐、第一电催化氧化罐、第二电催化氧化罐、沉淀箱以及澄清蓄水池分别设置于该上部架体和下部架体底部的传送轨道上。
优选地，所述第二电催化氧化罐与沉淀箱之间还设置有第一过滤罐和第二过滤罐;该第一过滤罐和第二过滤罐呈方形结构;且该第一过滤罐内部从上到下设置有若干层石英砂过滤板层以及若干层活性炭吸附板层;所述第二过滤罐内部从上到下设置有若干层海绵过滤板层以及若干层细沙过滤层;该所述石英砂过滤板层的厚度范围为2-5cm;活性炭吸附板层的厚度范围为3-4cm;该所述海绵过滤板层的厚度范围为4-6cm;细沙过滤层的厚度范围为3-10cm。
与现有技术相比，本发明一种高环保高效率新型污水处理装置通过在主架体11上分别设置搅拌罐12、第一电催化氧化罐13、第二电催化氧化罐14、沉淀箱15以及澄清蓄水池16，污水经过搅拌罐12、第一电催化氧化罐13、第二电催化氧化罐14、沉淀箱15以及澄清蓄水池16的过滤作用后，在澄清蓄水池16中得以储存，可以达到很好的过滤和清洁的效果，本设计结构简单可靠，稳定性、过滤性好，适合广泛推广使用。
