申请日2017.06.06
公开(公告)日2017.08.25
IPC分类号C02F11/12
摘要
本发明公开了一种调压式污泥脱水装置，包括装置本体;所述装置本体主要是由外壳体、内壳体、污水进口、排水管和排泥管构成;所述内壳体顶部固定连接有预处理壳体，预处理壳体底部固定连接有过滤板，内壳体外侧套设有外壳体，所述过滤板底部固定连接有电动升降装
置，电动升降装置底部固定连接有活塞板，活塞板底部表面抵压有抵压板，所述活塞板底部固定连接有安装框，安装框内固定连接有驱动电机，驱动电机底部固定连接有旋转轴，旋转轴底部两侧铰接有第二搅拌杆，所述内壳体底部固定连接有排泥管，内壳体底部固定连接有加热装置。该装置提高了污水的搅拌效率，且活塞板有效增加了内壳体内的污水压强，缩短了污水过滤污泥所需要的时间。
权利要求书

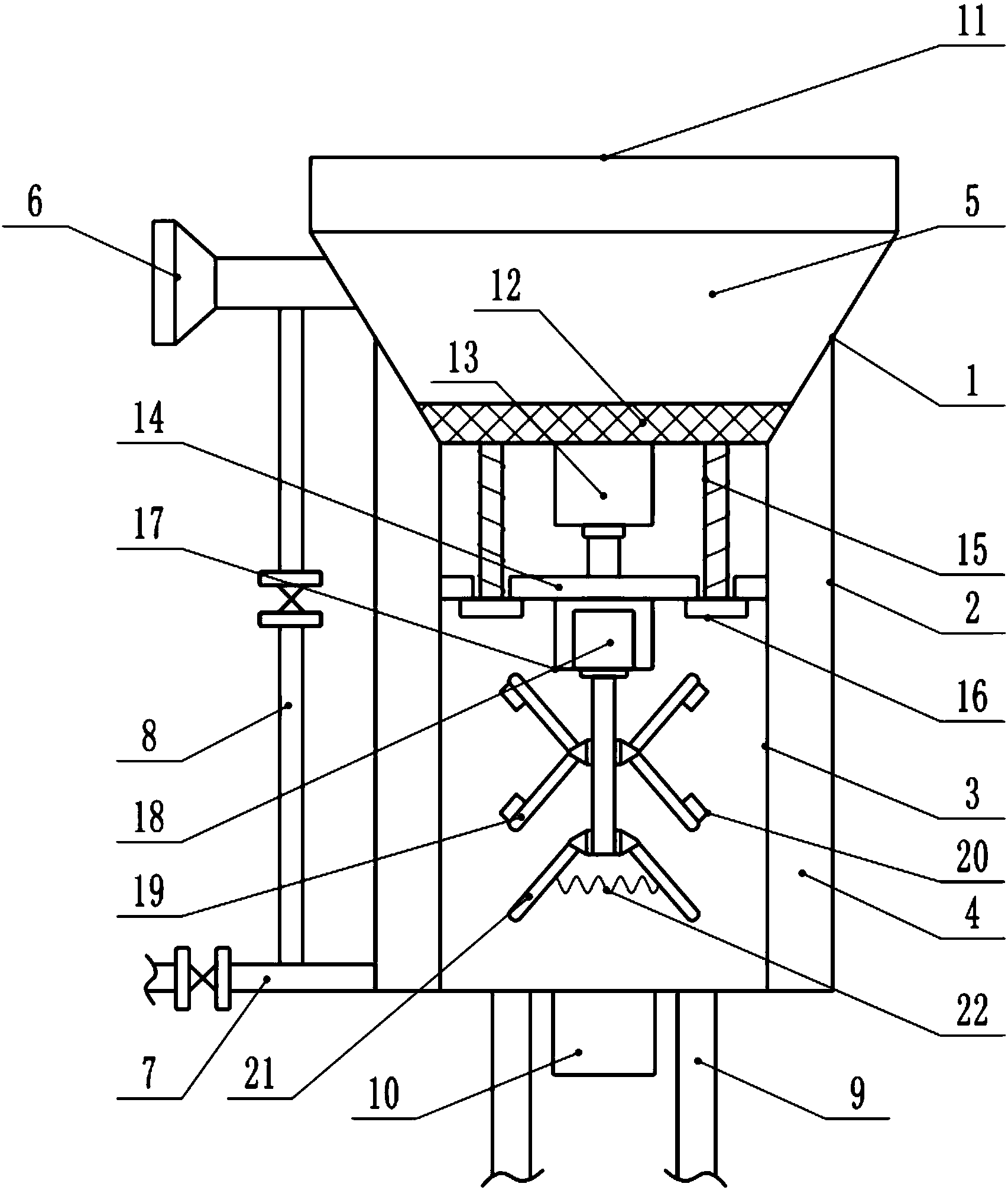

1.一种调压式污泥脱水装置，包括装置本体(1);所述装置本体(1)主要是由外壳体(2)、内壳体(3)、污水进口(6)、排水管(7)和排泥管(9)构成，其特征在于，所述内壳体(3)顶部固定连接有预处理壳体(5)，预处理壳体(5)底部固定连接有过滤板(12)，过滤板(12)均匀分布有过滤孔;所述内壳体(3)外侧套设有外壳体(2)，所述外壳体(3)左侧侧壁底部固定连接有排水管(7)，排水管(7)上固定连接有连通管(8)，连通管(8)与污水进口(6)连通;所述过滤板(12)底部固定连接有电动升降装置(13)，电动升降装置(13)底部固定连接有活塞板(14)，活塞板(14)底部表面抵压有抵压板(16)，所述活塞板(14)底部固定连接有安装框(17)，安装框(17)内通过螺栓固定方式固定连接有驱动电机(18)，驱动电机(18)底部固定连接有旋转轴，旋转轴底部两侧铰接有第二搅拌杆(21)，所述内壳体(3)底部固定连接有排泥管(9)，排泥管(9)上设置有阀门，且内壳体(3)底部固定连接有加热装置(10)，加热装置(10)与装置本体(1)外侧电源电性连接。
2.根据权利要求1所述的一种调压式污水 脱水装置，其特征在于，所述外壳体(2)顶部与预处理壳体(5)固定连接，且外壳体(2)与内壳体(3)之间形成空腔(4)。
3.根据权利要求1所述的一种调压式污泥脱水装置，其特征在于，所述排水管(7)与连通管(8)上均设置有阀门。
4.根据权利要求1所述的一种调压式污泥脱水装置，其特征在于，所述活塞板(14)上设置有开口，抵压板(16)的外径大于开口内径。
5.根据权利要求1所述的一种调压式污泥脱水装置，其特征在于，所述第二搅拌杆(21)之间通过弹簧(22)连接。
6.根据权利要求1所述的一种调压式污泥脱水装置，其特征在于，所述旋转轴表面铰接有第一搅拌杆(19)，第二搅拌杆(19)末端固定连接有磁板(20)，所述内壳体(3)内壁上固定连接有永磁铁(23)。
7.根据权利要求6所述的一种调压式污泥脱水装置，其特征在于，所述永磁铁(23)与磁板(20)的磁极方向相反。
8.根据权利要求1所述的一种调压式污泥脱水装置，其特征在于，所述抵压板(16)上固定连接有伸缩装置(15)，伸缩装置(15)顶部与过滤板(12)连接。
说明书
一种调压式污泥脱水装置
技术领域
本发明涉及污水处理领域，具体是一种调压式污泥脱水装置。
背景技术
随着我国经济的飞速发展，随之带来的环境污染问题也相当严重，每天都会产生大量的污水，在污水处理的过程中经常使用活性污泥，但是活性污泥在使用后需要进行脱水，以减少活性污泥所占的空间。
污泥脱水时需要使用污泥脱水机，脱水机用于将污泥除去水分，现有的脱水机有板压式脱水机和离心脱水机等多种污泥脱水装置，污泥脱水装置主要通过污泥过滤水分，将污泥排出的过程。
现有的污泥脱水装置在使用过程中，由于污泥的搅拌效率低，污泥内的水分难以排出，导致污泥的含湿量比较大，污泥排出以后难以进行处理和运输等操作，给人们的工作造成一定的不便。
发明内容
本发明的目的在于提供一种调压式污泥脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种调压式污泥脱水装置，包括装置本体;所述装置本体主要是由外壳体、内壳体、污水进口、排水管和排泥管构成;所述内壳体顶部固定连接有预处理壳体，预处理壳体底部固定连接有过滤板，过滤板均匀分布有过滤孔;所述内壳体外侧套设有外壳体，所述外壳体左侧侧壁底部固定连接有排水管，排水管上固定连接有连通管，连通管与污水进口连通;所述过滤板底部固定连接有电动升降装置，电动升降装置底部固定连接有活塞板，活塞板底部表面抵压有抵压板，所述活塞板底部固定连接有安装框，安装框内通过螺栓固定方式固定连接有驱动电机，驱动电机底部固定连接有旋转轴，旋转轴底部两侧铰接有第二搅拌杆，所述内壳体底部固定连接有排泥管，排泥管上设置有阀门，且内壳体底部固定连接有加热装置，加热装置与装置本体外侧电源电性连接。
作为本发明进一步的方案：所述外壳体顶部与预处理壳体固定连接，且外壳体与内壳体之间形成空腔。
作为本发明再进一步的方案：所述排水管与连通管上均设置有阀门。
作为本发明再进一步的方案：所述活塞板上设置有开口，抵压板的外径大于开口内径。
作为本发明再进一步的方案：所述第二搅拌杆之间通过弹簧连接。
作为本发明再进一步的方案：所述旋转轴表面铰接有第一搅拌杆，第二搅拌杆末端固定连接有磁板，所述内壳体内壁上固定连接有永磁铁。
作为本发明再进一步的方案：所述永磁铁与磁板的磁极方向相反。
作为本发明再进一步的方案：所述抵压板上固定连接有伸缩装置，伸缩装置顶部与过滤板连接。
与现有技术相比，本发明的有益效果是：
1.该装置在对污泥搅拌过程中，第一搅拌杆由于磁板和永磁铁作用上下摆动，第二搅拌杆由于电动升降装置作用张开，大大提高了污水的搅拌效率，且活塞板有效增加了内壳体内的污水压强，大大缩短了污水过滤污泥所需要的时间。
2.该装置在使用过程中可以通过过滤后的污水对内壳体进行清洗，避免了新水注入，节约了水资源。
3.该装置排出的污泥得到有效干燥，有利于污泥的处理、运输等后续工作。
