申请日2016.10.17
公开(公告)日2017.04.26
IPC分类号C02F9/10
摘要
本实用新型涉及污水处理技术领域，尤其是一种化工用污水处理装置，所述壳体下表面安装有底座，所述处理室一侧上方连通有进水管，所述处理室内部上侧设有两个活性炭吸附网，且靠近处理室内顶壁的活性炭吸附网一侧开设有出口，所述处理室内部两侧均安装有高温加热器，所述处理室一侧设有曝气器，所述曝气器通过曝气管延伸至处理室内下部，所述处理室下表面中间部位设有电磁闸门，所述消毒室内部上侧设有过滤网，所述消毒室一侧下方连通有出水管，所述消毒室内部两侧均设有多个紫外线灭菌灯，所述处理室与消毒室一侧均设有排污口。本实用新型避免了堵塞过滤网与活性炭吸附网，具有操作简单，污水处理效果好的特点，大大降低了劳动力。

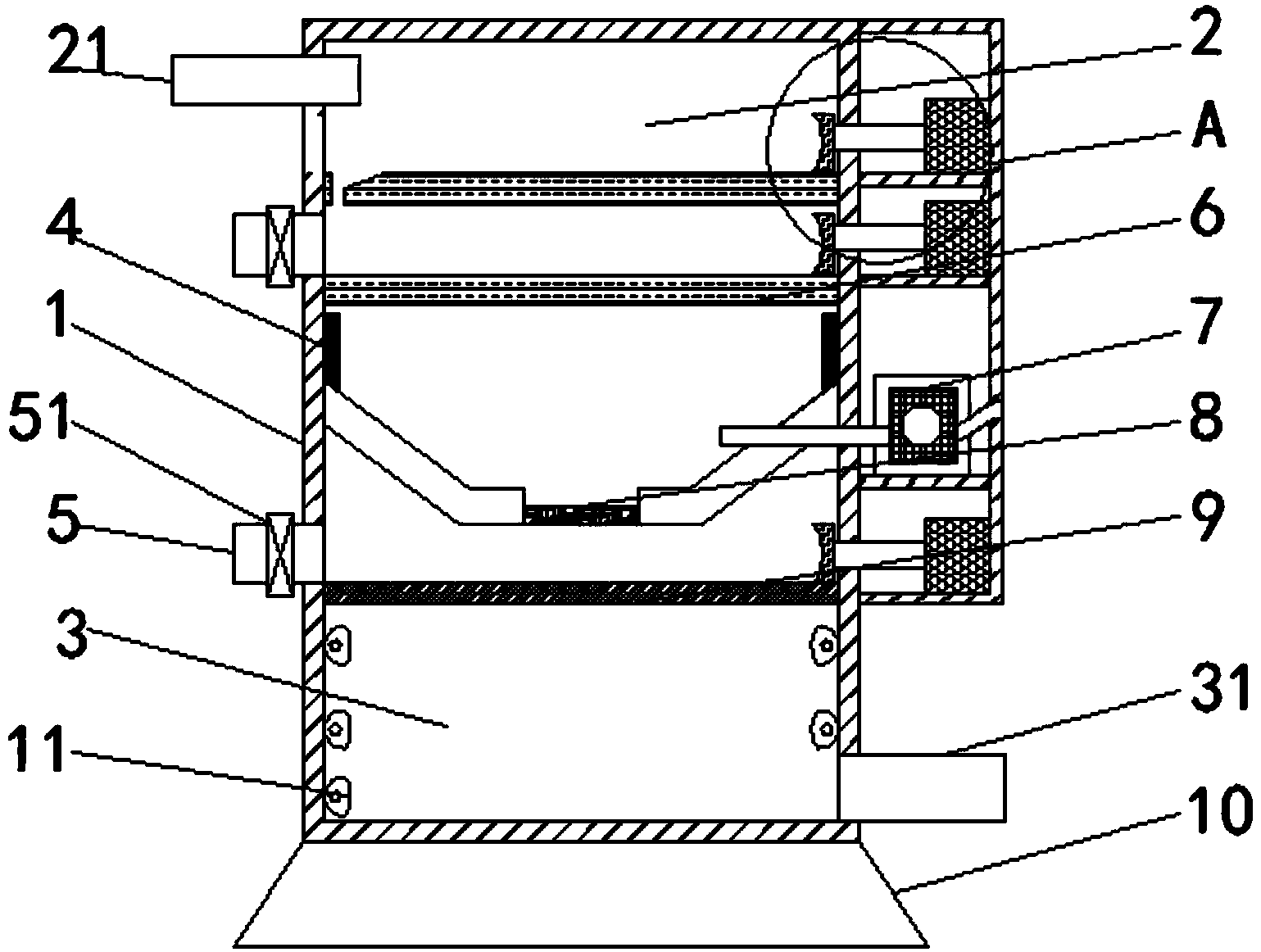

摘要附图
权利要求书
1.一种化工用污水处理装置，包括壳体(1)，所述壳体(1)内设有处理室(2)与消毒室(3)，所述处理室(2)设置于消毒室(3)的上侧，所述壳体(1)下表面安装有底座(10)，其特征在于：所述处理室(2)一侧上方连通有进水管(21)，所述处理室(2)内部上侧设有两个活性炭吸附网(6)，且靠近处理室(2)内顶壁的活性炭吸附网(6)一侧开设有出口，所述处理室(2)内部两侧均安装有高温加热器(4)，所述处理室(2)一侧设有曝气器(7)，所述曝气器(7)通过曝气管延伸至处理室(2)内下部，所述处理室(2)下表面中间部位设有电磁闸门(8)，所述消毒室(3)内部上侧设有过滤网(9)，所述消毒室(3)一侧下方连通有出水管(31)，所述消毒室(3)内部两侧均设有多个紫外线灭菌灯(11)，所述处理室(2)与消毒室(3)一侧均设有排污口(5)。
2.根据权利要求1所述的一种化工用污水处理装置，其特征在于：两个所述活性炭吸附网(6)与所述过滤网(9)一侧均设有电动伸缩机构(12)，所述电动伸缩机构(12)一端连接有连接杆(13)，且连接杆均(13)延伸至处理室(2)与消毒室(3)内，所述连接杆(13)一端安装有刮污板(14)。
3.根据权利要求2所述的一种化工用污水处理装置，其特征在于：所述刮污板(14)表面均呈弧形，所述刮污板(14)下表面均设有毛刷，且毛刷与活性炭吸附网(6)和过滤网(9)紧密接触。
4.根据权利要求1所述的一种化工用污水处理装置，其特征在于：所述排污口(5)上均安装有控制阀(51)。
5.根据权利要求2所述的一种化工用污水处理装置，其特征在于：所述刮污板(14)与连接杆(13)之间为螺纹连接。
说明书
一种化工用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种化工用污水处理装置。
背景技术
常规工艺难以实现达标排放，且处理成本高，给企业节能减排带来极大的压力，现有的污水处理装置不能够有效的将其内部的渣物去除，长时间会严重影响有机废水特别是高盐高浓度有机废水处理，一直是国内众多环保工作者及管理部门关注的难题。随着我国化学工业的快速发展，各种新型的化工产品被应用到各行各业，特别是化工、电镀、印染等重污染工业中，在提高产品质量、品质的同时也带了日益严重的环境污染问题，废水中有机污染物浓度高、结构稳定、生化性差，处理效果，手动清理又费时费力，且效率不高，因此，提出了一种化工用污水处理装置。
发明内容
本实用新型的目的在于提供一种化工用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工用污水处理装置，包括壳体，所述壳体内设有处理室与消毒室，所述处理室设置于消毒室的上侧，所述壳体下表面安装有底座，所述处理室一侧上方连通有进水管，所述处理室内部上侧设有两个活性炭吸附网，且靠近处理室内顶壁的活性炭吸附网一侧开设有出口，所述处理室内部两侧均安装有高温加热器，所述处理室一侧设有曝气器，所述曝气器通过曝气管延伸至处理室内下部，所述处理室下表面中间部位设有电磁闸门，所述消毒室内部上侧设有过滤网，所述消毒室一侧下方连通有出水管，所述消毒室内部两侧均设有多个紫外线灭菌灯，所述处理室与消毒室一侧均设有排污口。
优选的，两个所述活性炭吸附网与所述过滤网一侧均设有电动伸缩机构，所述电动伸缩机构一端连接有连接杆，且连接杆均延伸至处理室与消毒室内，所述连接杆一端安装有刮污板。
优选的，所述刮污板表面均呈弧形，所述刮污板下表面均设有毛刷，且毛刷与活性炭吸附网和过滤网紧密接触。
优选的，所述排污口上均安装有控制阀。
优选的，所述刮污板与连接杆之间为螺纹连接。
与现有技术相比，本实用新型的有益效果是：该通过处理室中的活性炭吸附网能够有效的吸附污水中的重金属污染物，实现了预处理，通过曝气器对污水进行曝气，然后通过高温加热器对污水进行高温处理，一段时间后，打开电磁闸门，污水通过过滤网进入消毒室，通过紫外线灭菌灯进行消毒，最后通过出水管流出，通过电动伸缩机构带动刮污板可实现对活性炭吸附网与过滤网上的渣物进行清理，且避免了堵塞过滤网与活性炭吸附网，具有操作简单，污水处理效果好的特点，大大降低了劳动力。
