申请日2016.07.01
公开(公告)日2017.02.22
IPC分类号C02F9/04
摘要

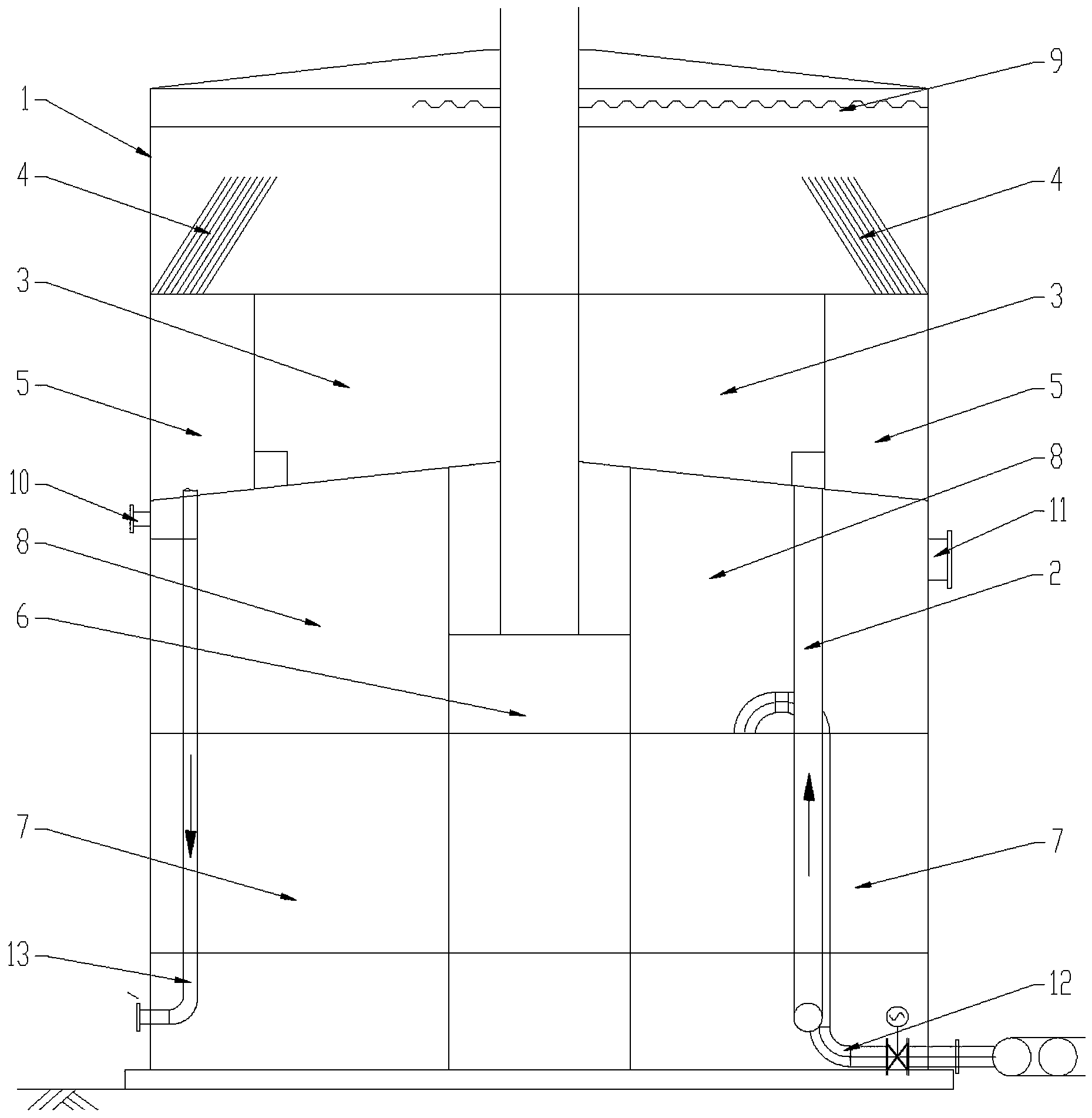

本实用新型公开了一种高效旋流污水净化器，包括罐体(1)，所述罐体(1)的内腔上部设有与污水管(2)相连通的旋流离心分离区(3)，旋流离心分离区(3)的上方设有动态沉降区(4)且其外侧设有位于动态沉降区(4)正下方的污泥浓缩区(5)，经旋流分离后的污水经动态沉降区(4)分流后溢流进入重心分离区(6)落入罐体(1)的底部，重心分离区(6)的底部与动态过滤区(7)的下方相连通使得经重心分离后的污水向上穿过动态过滤区(7)后到达清水区(8)完成整个污水净化过程。本实用新型将直流混凝、微絮凝造粒、离心分离、重力分离、动态过滤及污泥浓缩等过程有机融合为一体进行多级净化，实现了在线式快速连续高效处理。
摘要附图
权利要求书
1.一种高效旋流污水净化器，包括罐体(1)，其特征在于：所述罐体(1)的内腔上部设有与污水管(2)相连通的旋流离心分离区(3)，旋流离心分离区(3)的上方设有动态沉降区(4)且其外侧设有位于动态沉降区(4)正下方的污泥浓缩区(5)，经旋流分离后的污水经动态沉降区(4)分流后溢流进入重心分离区(6)落入罐体(1)的底部，重心分离区(6)的底部与动态过滤区(7)的下方相连通使得经重心分离后的污水在压强的作用下向上穿过动态过滤区(7)后到达清水区(8)完成整个污水净化过程。
2.根据权利要求1所述的高效旋流污水净化器，其特征在于：所述的重心分离区(6)设置在罐体(1)的中部且重心分离区(6)的外侧从上至下依次设置动态沉降区(4)、旋流离心分离区(3)、清水区(8)和动态过滤区(7)。
3.根据权利要求1或2所述的高效旋流污水净化器，其特征在于：所述旋流离心分离区(3)中的污水经旋流分离后到达动态沉淀区(4)，使得一部分污泥和沙子在离心作用下到达动态沉淀区(4)后进入污泥浓缩区，而经旋流分离后的污水经动态沉淀区(4)分流后向上进入溢流槽(9)进而进入与溢流槽(9)相连通的重心分离区(6)中。
4.根据权利要求1所述的高效旋流污水净化器，其特征在于：所述清水区(8)的上部设有排气管(10)，且清水区(8)上设有清水出口(11)将净化后的清水排出。
5.根据权利要求1所述的高效旋流污水净化器，其特征在于：所述的动态过滤区(7)内采用的悬浮滤料比重比水轻。
6.根据权利要求1或5所述的高效旋流污水净化器，其特征在于：所述动态过滤区(7)的上方设有反冲洗排污管(12)，反冲洗排污管(12)上部位于清水区(8)内且反冲洗排污管(12)的出水口向下正对动态过滤区(7)设置以对动态过滤区(7)进行反冲洗。
7.根据权利要求1所述的高效旋流污水净化器，其特征在于：所述的污泥浓缩区(5)通过排泥管(13)将内部积累的浓缩污泥排放出罐体(1)外。
8.根据权利要求1所述的高效旋流污水净化器，其特征在于：所述的污水管(2)与混合器相连接使得进入罐体(1)内的污水已加药。
说明书
一种高效旋流污水净化器
技术领域
本实用新型涉及污水净化技术领域，具体地说是一种将直流混凝、微絮凝造粒、离心分离、重力分离、动态过滤及污泥浓缩等过程有机融合为一体且在同一罐体内完成废水的多级净化并实现了在线式快速连续高效处理的高效旋流污水净化器。
背景技术
现有的污水处理设备结构庞大、占地面积广且制造成本高。
发明内容
本实用新型的目的是针对现有技术存在的问题，提供一种将直流混凝、微絮凝造粒、离心分离、重力分离、动态过滤及污泥浓缩等过程有机融合为一体且在同一罐体内完成废水的多级净化并实现了在线式快速连续高效处理的高效旋流污水净化器。
本实用新型的目的是通过以下技术方案解决的：
一种高效旋流污水净化器，包括罐体，其特征在于：所述罐体的内腔上部设有与污水管相连通的旋流离心分离区，旋流离心分离区的上方设有动态沉降区且其外侧设有位于动态沉降区正下方的污泥浓缩区，经旋流分离后的污水经动态沉降区分流后溢流进入重心分离区落入罐体的底部，重心分离区的底部与动态过滤区的下方相连通使得经重心分离后的污水在压强的作用下向上穿过动态过滤区后到达清水区完成整个污水净化过程。
所述的重心分离区设置在罐体的中部且重心分离区的外侧从上至下依次设置动态沉降区、旋流离心分离区、清水区和动态过滤区。
所述旋流离心分离区中的污水经旋流分离后到达动态沉淀区，使得一部分污泥和沙子在离心作用下到达动态沉淀区后进入污泥浓缩区，而经旋流分离后的污水经动态沉淀区分流后向上进入溢流槽进而进入与溢流槽相连通的重心分离区中。
所述清水区的上部设有排气管，且清水区上设有清水出口将净化后的清水排出。
所述的动态过滤区内采用的悬浮滤料比重比水轻。
所述动态过滤区的上方设有反冲洗排污管，反冲洗排污管上部位于清水区内且反冲洗排污管的出水口向下正对动态过滤区设置以对动态过滤区进行反冲洗。
所述的污泥浓缩区通过排泥管将内部积累的浓缩污泥排放出罐体外。
所述的污水管与混合器相连接使得进入罐体内的污水已加药。
本实用新型相比现有技术有如下优点：
本实用新型通过在罐体的内腔上部设有与污水管相连通的旋流离心分离区，旋流离心分离区的上方设有动态沉降区且其外侧设有位于动态沉降区正下方的污泥浓缩区，经旋流分离后的污水经动态沉降区分流后溢流进入重心分离区落入罐体的底部，重心分离区的底部与动态过滤区的下方相连通使得经重心分离后的污水在压强的作用下向上穿过动态过滤区后到达清水区完成整个污水净化过程;该污水净化器将直流混凝、微絮凝造粒、离心分离、重力分离、动态过滤及污泥浓缩等过程有机融合为一体且在同一罐体内完成废水的多级净化，实现了在线式快速连续高效处理。
本实用新型的污水净化器本身具有反应、聚凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，可全部自动运行;污水净化器的设计处理能力为210m3/h、最大处理能力为250m3/h，悬浮物处理能力为原水≤3000mg/L、出水≤10mg/L;废水净化时间根据SS浓度不同一般只有20-30分钟，净化水可回用或排放，如果净化水用作城市洒水除尘用水，为确保净化水的水质，净化时间可选择为50分钟;具有占地面积小、设备维修量小、动力消耗低、运行费用低、过滤负荷低且过滤效率高的特点，反冲洗周期长(1-2次/月)且使得滤层不板结，设备基本在无压力状态下运行保证了运行安全。
