申请日2015.11.05
公开(公告)日2016.03.30
IPC分类号C02F9/14
摘要
本实用新型提供了一种家用污水处理净化循环利用装置，包括净化装置本体和设置于净化装置本体内的生化反应箱，所述生化反应箱顶部设有粉碎装置，所述粉碎装置顶部设有污水输入管，所述生化反应箱一侧设有水泵，所述水泵一侧设有净水存放箱，所述水泵通过水泵出水管连通于净水存放箱，所述水泵通过水泵进水管连通于生化反应箱，所述净水存放箱中设有过滤网层，所述过滤网层一侧设有竹炭吸收层;本实用新型中的生化反应箱的设置可以很好的将污水含有的有机物降解净化，过滤网层和竹炭吸收层配合使得污水得到最终净化，同样风机的设置可将净化装置本体中的气体吸出，收集于废气收集装置中，以免气体泄漏污染环境。
权利要求书

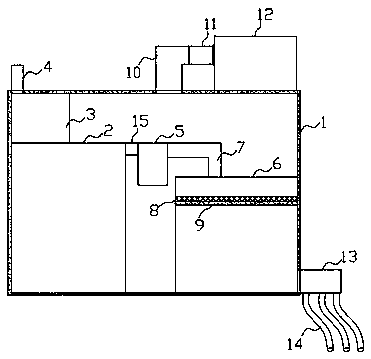

1.一种家用污水处理净化循环利用装置，包括净化装置本体(1)和设置于净化装置本体(1)内的生化反应箱(2)，其特征在于，所述生化反应箱(2)顶部设有粉碎装置(3)，所述粉碎装置(3)顶部设有污水输入管(4)，所述生化反应箱(2)一侧设有水泵(5)，所述水泵(5)一侧设有净水存放箱(6)，所述水泵(5)通过水泵出水管(7)连通于净水存放箱(6)，所述水泵(5)通过水泵进水管(15)连通于生化反应箱(2)，所述净水存放箱(6)中设有过滤网层(8)，所述过滤网层(8)一侧设有竹炭吸收层(9)。
2.根据权利要求1所述的一种家用污水处理净化循环利用装置，其特征在于，所述净化装置本体(1)顶部设有排气管(10)，所述排气管(10)一端设有风机(11)，所述风机(11)一侧设有废气收集装置(12)。
3.根据权利要求1所述的一种家用污水处理净化循环利用装置，其特征在于，所述净水存放箱(6)一侧设有排水横管(13)，所述排水横管(13)一侧设有若干排水支管(14)。
说明书
一种家用污水处理净化循环利用装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种家用污水处理净化循环利用装置。
背景技术
水资源是我们赖以生存的根本，我们的生存是不能离开水的，但我们生存的地球上可使用的淡水资源是非常匮乏的，人均占有淡水资源量是非常少的，在我国淡水资源更加的匮乏，人均占有量是低于世界水平的，同样在我国淡水资源的分布是极度不平衡的，在西部地区尤为缺水，节约用水是我们必须面对的问题。
在日常生活中，我们处处都会使用到水，无论是我们做饭洗菜，以及洗衣服、洗澡等，这些都会耗费大量的水，但在实际生活中这些水都没有得到合理的再利用，往往会直接排入下水道中，这样的做法是十分浪费的，家庭生活中产生的污水可利用率是非常高的，这些污水不会含有重金属污染物，往往只是含有一些泥沙，饭菜等生活中产生的污染物，这些污水是较为容易进行净化处理的，若是将这些污水处理净化再利用可以节约大量的水资源。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种家用污水处理净化循环利用装置，通过生化反应箱的设置，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种家用污水处理净化循环利用装置，包括净化装置本体和设置于净化装置本体内的生化反应箱，所述生化反应箱顶部设有粉碎装置，所述粉碎装置顶部设有污水输入管，所述生化反应箱一侧设有水泵，所述水泵一侧设有净水存放箱，所述水泵通过水泵出水管连通于净水存放箱，所述水泵通过水泵进水管连通于生化反应箱，所述净水存放箱中设有过滤网层，所述过滤网层一侧设有竹炭吸收层。
作为本实用新型的一种优选技术方案，所述净化装置本体顶部设有排气管，所述排气管一端设有风机，所述风机一侧设有废气收集装置。
作为本实用新型的一种优选技术方案，所述净水存放箱一侧设有排水横管，所述排水横管一侧设有若干排水支管。
与现有技术相比本实用新型所达到的有益效果是：本实用新型中的生化反应箱的设置可以很好的将污水含有的有机物降解净化，过滤网层和竹炭吸收层配合使得污水得到最终净化，同样风机的设置可将净化装置本体中的气体吸出，收集于废气收集装置中，以免气体泄漏污染环境。
