申请日2014.01.24
公开(公告)日2014.07.30
IPC分类号C02F1/40
摘要
一种污水均质调节系统，包括并联或者串联的多个均质调节罐，每个均质调节罐内均设有撇油装置，撇油装置由固定撇油装置和浮动撇油装置组成，固定撇油装置为固定在罐体上部内壁并与排油管线连通的环形收油槽，浮动撇油装置为通过柔性固定丝固定且位置能够随液面高度变化而改变的浮动收油工具，且浮动收油工具通过柔性细管与排油管线连接;当均质调节罐采用串联时，相邻的均质调节罐底部通过连通管线以及连通阀门连接，连通阀门的两端并联倒U型架空管线，且倒U型架空管线的高度略低于环形收油槽的高度。本实用新型的均质调节罐除油效果好，且操作可并联，也可以串联，保证装置长时间的运行周期，连续进水及收油，大大提高了装置收油效率。
权利要求书
1.一种污水均质调节系统，包括均质调节罐以及其下部连接的进水管线和排水管线、上部连接的排油管线，其特征在于：所述的均质调节罐为并联或者串联的多个，所述的每个均质调节罐内均设有撇油装置，所述的撇油装置由固定撇油装置和浮动撇油装置组成，所述的固定撇油装置为固定在罐体上部内壁并与排油管线连通的环形收油槽，所述的浮动撇油装置为通过柔性固定丝固定且位置能够随液面高度变化而改变的浮动收油工具，且浮动收油工具通过柔性细管与排油管线连接;当均质调节罐采用串联时，相邻的均质调节罐底部通过连通管线以及连通阀门连接，连通阀门的两端并联倒U型架空管线，且倒U型架空管线的高度略低于环形收油槽的高度。
2.根据权利要求1所述的污水均质调节系统，其特征在于：所述的均质调节罐为两个，每个均含浮动撇油装置和环形收油槽。
3.根据权利要求1或2所述的污水均质调节系统，其特征在于：所述的均质调节罐的底部均设有排泥管线。
4.根据权利要求1或2所述的污水均质调节系统，其特征在于：所述的倒U型架空管线上设有放空点，且高度高于环形收油槽的高度。
说明书
一种污水均质调节系统
技术领域
本实用新型涉及石化行业中含油污水预处理领域，具体地说是一种污水均质调节系统。
背景技术
一般工业企业排出的污水，水质、水量、酸碱度或温度等指标往往会随排水时间而大幅度波动，这种变化对污水处理设施的运行，特别是生物处理设施正常发挥其净化功能是非常不利的，甚至使其遭到彻底的破坏。污水均质调节罐的作用是克服污水排放的不均匀性，均衡调节污水的水质、水量、水温的变化，储存盈余、补充短缺，使生物处理设施的进水量均匀，从而降低污水的不一致性对后续二级生物处理设施的冲击性影响。石化行业中的污水均质调节罐，其作用是污水进入均质调节罐，在此完成水质均质和污油的初步去除，但是现有除油方法存在除油效果差，人工控制液位间断收油，不但操作烦琐，而且常造成收油带水、甚至冒罐。而常用的用于油水分离的沉降调节罐在进液时是由容器底部向内进入，并且只是靠单一静态沉降分离，这样不但损失了进液时液体本身所带有的能量，另外又大大的降低了油品分离效率。
实用新型内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种结构简单、操作方便、除油效果好且分离效率高的污水均质调节系统。

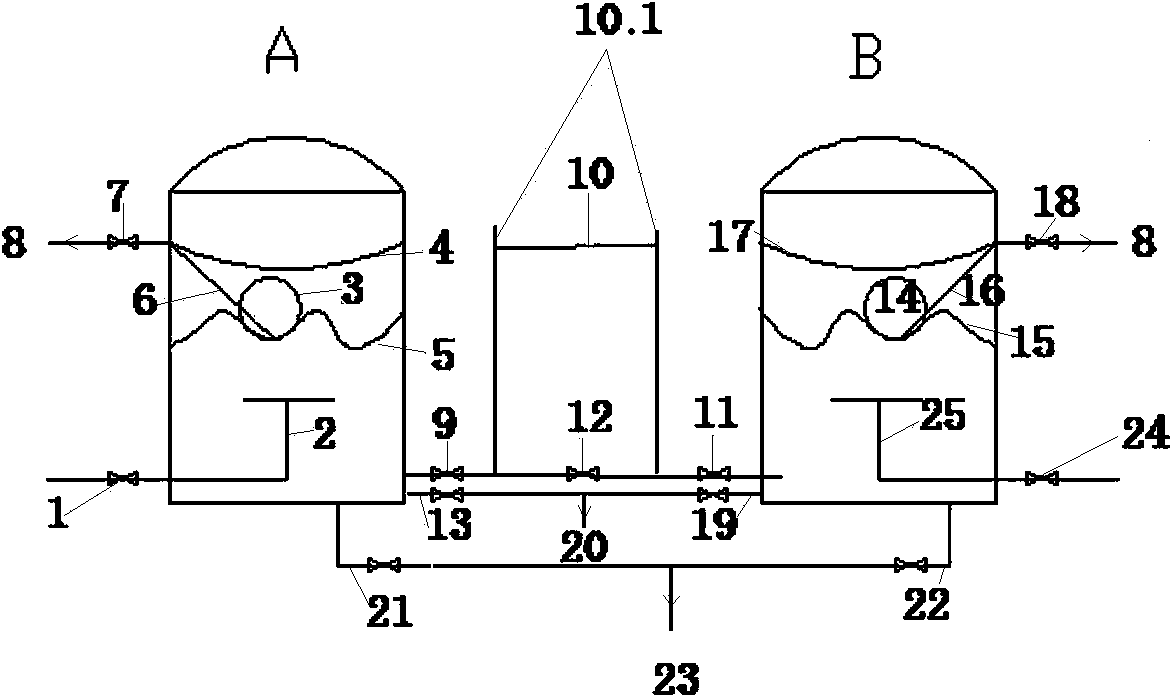

本实用新型具体技术方案是：包括均质调节罐以及其下部连接的进水管线和排水管线、上部连接的排油管线，所述的均质调节罐为并联或者串联的多个，所述的每个均质调节罐内均设有撇油装置，所述的撇油装置由固定撇油装置和浮动撇油装置组成，所述的固定撇油装置为固定在罐体上部内壁并与排油管线连通的环形收油槽，所述的浮动撇油装置为通过柔性固定丝固定且位置能够随液面高度变化而改变的浮动收油工具，且浮动收油工具通过柔性细管与排油管线连接;当均质调节罐采用串联时，相邻的均质调节罐底部通过连通管线以及连通阀门连接，连通阀门的两端并联倒U型架空管线，且倒U型架空管线的高度略低于环形收油槽的高度。
上述方案可进一步改进为：
所述的均质调节罐为两个。
所述的均质调节罐的底部均设有排泥管线。
所述的倒U型架空管线上设有放空点，且高度高于环形收油槽的高度。
本实用新型的均质调节罐除油效果好，且操作可并联，也可以串联，保证装置长时间的运行周期，连续进水及收油，大大提高了装置收油效率。
