申请日2013.12.28
公开(公告)日2014.06.18
IPC分类号C02F9/04; C02F1/52; C02F103/36; C02F101/34; C02F1/28
摘要
本实用新型公开并提供了一种有利于环保且可提高水资源利用率的含酚废水处理系统。含酚废水处理系统包括通过管道依次连接的树脂沉淀池、氧化塔、斜板沉淀塔、砂滤塔、吸附塔、缓冲池、二次吸附塔及冷却水池，氧化塔及斜板沉淀塔的下部均通过管道与沉淀贮存池相连接，含酚的废水中游离酚在反应釜中被回收大部分后进入树脂沉淀池中沉淀，沉淀后的废水进入氧化塔进行氧化处理，然后流向斜板沉淀塔中沉淀，再经过砂滤塔过滤及吸附塔吸附处理后流向缓冲池中，缓冲池下部的水回流至斜板沉淀塔中进行循环处理，缓冲池上部的水进入二次吸附塔中再次吸附后得到合格的水并排放到冷却水池中。本实用新型主要应用于含酚废水的处理领域。
权利要求书

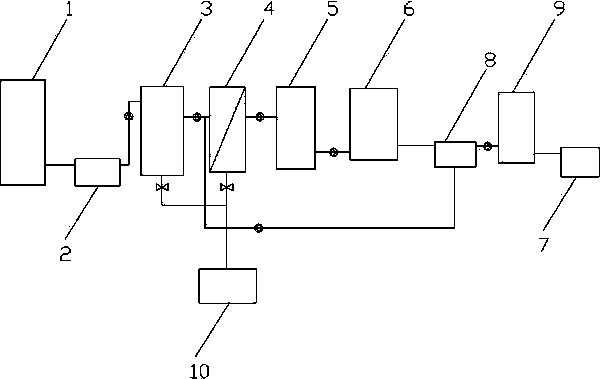

1.一种含酚废水处理系统，其特征在于：它包括通过管道依次连接的树脂沉淀池(2)、氧化塔(3)、斜板沉淀塔(4)、砂滤塔(5)、吸附塔(6)、缓冲池(8)、二次吸附塔(9)及冷却水池(7)，所述氧化塔(3)及所述斜板沉淀塔(4)的下部通均过管道与沉淀贮存池(10)相连接，所述含酚的废水中游离酚在反应釜(1)中被回收大部分后进入所述树脂沉淀池(2)中沉淀，沉淀后的废水进入所述氧化塔(3)进行氧化处理，然后流向所述斜板沉淀塔(4)中沉淀，再经过所述砂滤塔(5)过滤及所述吸附塔(6)吸附处理后流向所述缓冲池(8)中，所述缓冲池(8)下部的水回流至所述斜板沉淀塔(4)中进行循环处理，所述缓冲池(8)上部的水进入所述二次吸附塔(9)中再次吸附后得到合格的水并排放到所述冷却水池(7)中。
说明书
一种含酚废水处理系统
技术领域
本实用新型涉及一种含酚废水处理系统。
背景技术
在酚醛树脂合成生产过程中会产生大量的工业废水，此种工业废水中含有大量的酚。然而酚是一种有毒化学物质，如果长期直接排放将会严重污染环境，排放的废水无法再使用，水资源的利用率低，且会对人们的生活及健康将受到严重的影响。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术的不足，提供一种有利于环保且可提高水资源利用率的含酚废水处理系统。
本实用新型所采用的技术方案是：它包括通过管道依次连接的树脂沉淀池、氧化塔、斜板沉淀塔、砂滤塔、吸附塔、缓冲池、二次吸附塔及冷却水池，所述氧化塔及所述斜板沉淀塔的下部均通过管道与沉淀贮存池相连接，所述含酚的废水中游离酚在反应釜中被回收大部分后进入所述树脂沉淀池中沉淀，沉淀后的废水进入所述氧化塔进行氧化处理，然后流向所述斜板沉淀塔中沉淀，再经过所述砂滤塔过滤及所述吸附塔吸附处理后流向所述缓冲池中，所述缓冲池下部的水回流至所述斜板沉淀塔中进行循环处理，所述缓冲池上部的水进入所述二次吸附塔中再次吸附后得到合格的水并排放到所述冷却水池中。
本实用新型的有益效果是：由于本实用新型包括通过管道依次连接的树脂沉淀池、氧化塔、斜板沉淀塔、砂滤塔、吸附塔、缓冲池、二次吸附塔及冷却水池，所述氧化塔及所述斜板沉淀塔的下部均通过管道与沉淀贮存池相连接，所述含酚的废水中游离酚在反应釜中被回收大部分后进入所述树脂沉淀池中沉淀，沉淀后的废水进入所述氧化塔进行氧化处理，然后流向所述斜板沉淀塔中沉淀，再经过所述砂滤塔过滤及所述吸附塔吸附处理后流向所述缓冲池中，所述缓冲池下部的水回流至所述斜板沉淀塔中进行循环处理，所述缓冲池上部的水进入所述二次吸附塔中再次吸附后得到合格的水并排放到所述冷却水池中，用于冷却循环系统，因而提高了水资源的利用率且废水中的有毒成分酚被完全反应，避免了环境污染，有利于环保，同时回收了高价值的酚醛树脂，避免了原料的浪费。
