申请日2011.04.06
公开(公告)日2012.02.01
IPC分类号E03D1/00; E03D1/30; E03C1/01; E03D5/10; E03C1/12; E03D1/33
摘要
本实用新型涉及一种红外感应式废水自动冲洗水箱，属于卫生冲洗设备领域。包括废水进水口、恢复弹簧、浮球、废水储水箱、联动杆、双水路进水系统、防溢口、排污阀、冲洗水箱、排水阀、手拉杆、红外传感器、信号传输线、控制器。它可以作为公共卫生间冲洗储水箱。所述水箱配有一个废水储存装置，用来收集废水，废水水量足够大时，通过联动装置，可以以废水作为水源冲洗卫生间，当废水水量不足时，用自来水进行补充注水，既达到节水的目的，又不影响卫生间的正常使用。水箱还设有红外传感器和控制器，当达到设定冲水条件时可以自动进行冲水。
权利要求书
1.一种红外感应式废水自动冲洗水箱，包括废水进水口、恢复弹簧、浮球、废水储水箱、转杆、支点、防溢口、废水储水箱出水口、联动杆、过滤网、排污口、排污阀、冲洗水箱废水进水口、浮球阀、浮球、进水阀门、活塞、活塞拉杆、支点、转轴、自来水入水口、排水阀、排水管、手拉杆、防溢口、信号输出线、冲洗水箱、红外传感器、控制器、可调按钮、电源线，其特征在于拥有废水和自来水两个供水渠道，废水储水箱与冲洗水箱，通过水管相连。
2.如权利要求1所述红外感应式废水自动冲洗水箱，其特征在于排污系统包括过滤网、排污口、排污阀。
说明书
红外感应式废水自动冲洗水箱
技术领域
本实用新型涉及卫生冲洗设备领域，特别是涉及一种红外感应式废水自动冲洗水箱。
背景技术
公共场所用卫生间的用水量很大，用于卫生间冲洗的水量大约占公共场所用总用水量的50%-60%，可见卫生间冲洗设备是否节水对水资源节约具有重要意义。目前公共卫生间都只有一个供水水箱，当水箱完成一次冲水后，通过注水管向箱体内注水，水满后等待下一次冲水，下一次冲水时间通常由计时器控制或人工控制。水箱冲洗水源自来水，而洗涤用水和其它可利用的污水都直接被排掉了，污水不能做到二次利用，这极大地浪费了水资源。同时，卫生间冲水不能根据人员使用的频率控制冲水次数，也是造成浪费的一个原因。
发明内容
本实用新型所要解决的技术问题是提供一种红外感应式废水自动冲洗水箱，可以使用洗漱或其它可利用的废水作为冲洗水源，并能够按人使用频率自动控制冲水时间，达到节约用水的目的。
本实用新型通过以下技术方案实现：

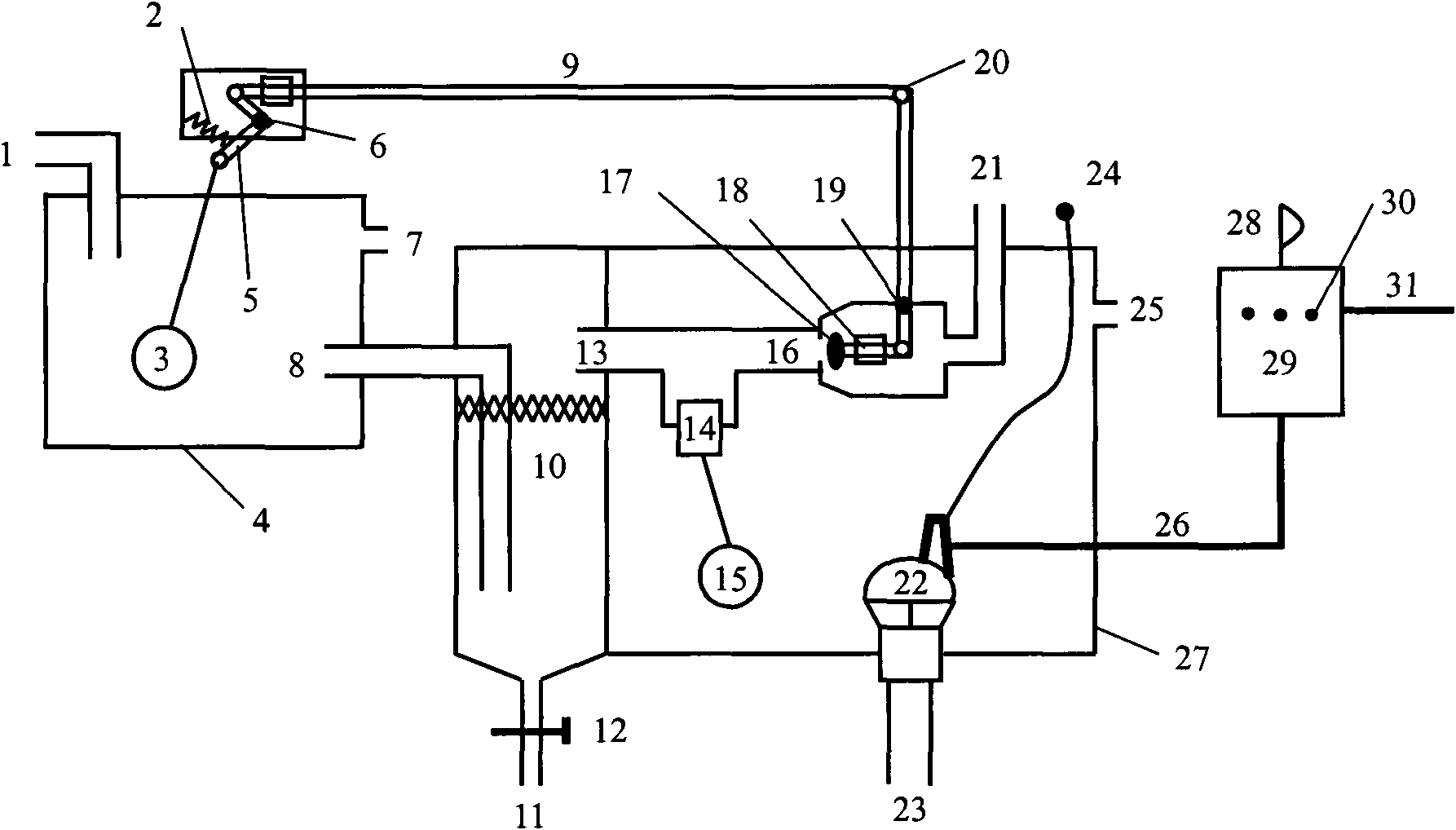

红外感应式废水自动冲洗水箱包括废水进水口、恢复弹簧、浮球、废水储水箱、转杆、支点、防溢口、废水储水箱出水口、联动杆、过滤网、排污口、排污阀、冲洗水箱废水进水口、浮球阀、浮球、进水阀门、活塞、活塞拉杆、支点、转轴、自来水入水口、排水阀、排水管、手拉杆、防溢口、信号输出线、冲洗水箱、红外传感器、控制器、可调按钮、电源线。其特征是水箱配有一个废水储存装置，用来收集废水，拥有废水和自来水两个供水渠道，废水水量足够大时，以废水供水为主，当废水供水不足时，通过联动杆控制，自动注入自来水，排水方式采用红外感应器感应，控制器根据事先设定使用人次自动排水。
本实用新型包括两个储水箱，其中废水储水箱用来存储废水，与冲洗水箱通过水管相连为冲洗水箱提供水源。
本实用新型的双水路进水系统包括，冲洗水箱废水进水口、浮球阀、进水阀门、活塞、活塞拉杆。其特征是废水箱的水位控制活塞的闭合，决定是否注入自来水。工作原理为，当废水水位变化时转杆在恢复弹簧或浮球重力的作用下转动，拉动联动杆，使活塞可以自动关闭或开启，使自来水可以关闭或注入。
本实用新型的排水系统由红外传感器提供信号，控制器进行计算和启动排水阀。
本实用新型的排污系统包括过滤网、排污口、排污阀，排污系统除去废水中的污物，防止冲水系统的阻塞。
本实用新型的有益效果：
废水储水箱用来搜集废水，当水箱充满时水可以由防溢口流出，不影响水箱正常使用。
当废水储水箱内水位较高时，冲水系统可以使用废水作为卫生间冲洗水源;当废水储水箱内水位较低时，自动开启自来水供水，即节约了水资源又不影响冲水系统的正常使用。
排水采用红外控制系统，精确控制排水时间，起到节水作用。
