申请日2018.04.12
公开(公告)日2018.08.14
IPC分类号B01D36/02; B01D29/03; B01D29/86
摘要
本发明涉及农村污水处理领域，具体涉及一种过滤型农村污水处理装置，包括进水管和处理腔;本发明提供一种过滤型农村污水处理装置，在进水管内先通过隔板导向，将污水导进过滤腔内经过滤网的初级过滤;之后污水流入处理腔，转动电机带动螺旋叶片转动，使污水向右流动，与可更换过滤层作用，进行二次过滤，从而实现污水的多重过滤型处理;过滤腔方便清理，有效避免滤网阻塞;过滤层采用组件式设计，方便更换;污水被螺旋叶片带动具有一定的流速，相较于静置式过滤，有效提高过滤效率。
权利要求书
1.一种过滤型农村污水处理装置，其特征在于：包括进水管和处理腔;所述进水管垂直连通处理腔左端;所述进水管内设置有倾斜隔板，进水管对应隔板较低的一侧还设置并连通有过滤腔;所述过滤腔与进水管连通侧对应隔板下方的部分设置有滤网;所述处理腔卧式设置;所述处理腔左端外侧设置有转动电机，转动电机连接转轴，转轴伸入处理腔内并设置有螺旋叶片;所述处理腔对应转轴右侧设置有可更换过滤层;所述处理腔右端连接有排水管。
2.根据权利要求1所述的一种过滤型农村污水处理装置，其特征在于：所述过滤腔顶部扣合有顶盖。
3.根据权利要求1所述的一种过滤型农村污水处理装置，其特征在于：所述转轴长度为处理腔长度的1/2～2/3。
4.根据权利要求1所述的一种过滤型农村污水处理装置，其特征在于：所述可更换过滤层包括填料板及设置在填料板内的填料。
5.根据权利要求4所述的一种过滤型农村污水处理装置，其特征在于：所述填料板左端设置有用于容纳填料的凹槽，右端均匀设置有通水孔。
6.根据权利要求4所述的一种过滤型农村污水处理装置，其特征在于：所述填料为PP环保过滤球、活性炭过滤海绵或卵石层。
7.根据权利要求1所述的一种过滤型农村污水处理装置，其特征在于：所述处理腔右边上下内壁对应设置有多组弧形卡槽。
8.根据权利要求1所述的一种过滤型农村污水处理装置，其特征在于：所述处理腔侧壁对应可更换过滤层段设置有活动门，活动门与处理腔对应设置有密封层。
说明书
一种过滤型农村污水处理装置
技术领域
本发明涉及农村污水处理领域，具体涉及一种过滤型农村污水处理装置。
背景技术
随着新农村的发展，村落废水排放量日益增加，对农业生态环境和水体环境产生的负面影响也日益严重。新农村污水污染负荷高，而农民收入水平相对城镇较低，导致目前新农村污染治理措施难以推进，甚至废水不做处理直接排放的现象十分普遍，给社会环境造成极大的污染和损害。
发明内容
(一)解决的技术问题
本发明目的在于克服现有技术存在的不足，而提供一种过滤型农村污水处理装置。
(二)技术方案

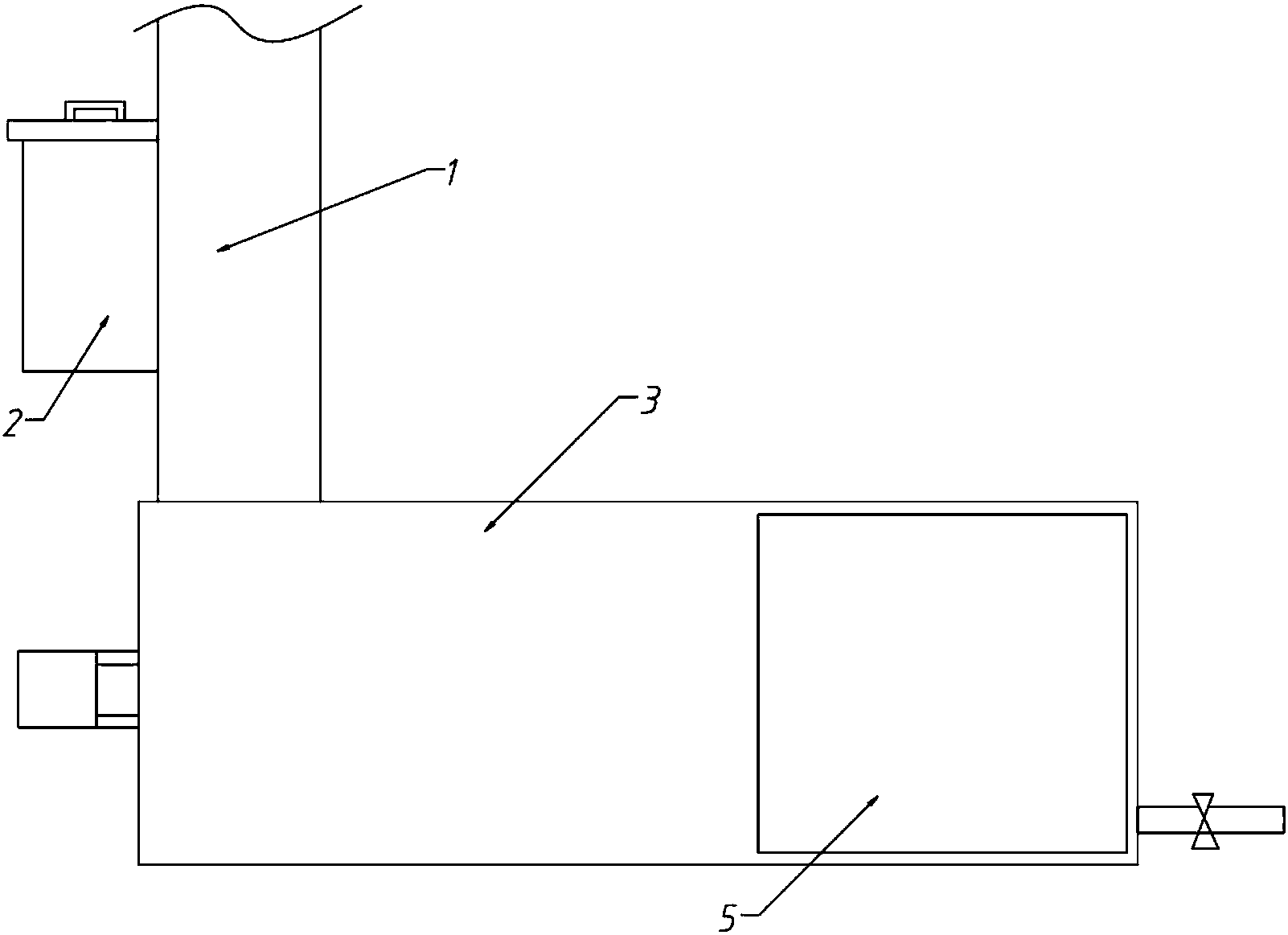

一种过滤型农村污水处理装置，包括进水管和处理腔;所述进水管垂直连通处理腔左端;所述进水管内设置有倾斜隔板，进水管对应隔板较低的一侧还设置并连通有过滤腔;所述过滤腔与进水管连通侧对应隔板下方的部分设置有滤网;所述处理腔卧式设置;所述处理腔左端外侧设置有转动电机，转动电机连接转轴，转轴伸入处理腔内并设置有螺旋叶片;所述处理腔对应转轴右侧设置有可更换过滤层;所述处理腔右端连接有排水管。
优选的，所述过滤腔顶部扣合有顶盖。
优选的，所述转轴长度为处理腔长度的1/2～2/3。
优选的，所述可更换过滤层包括填料板及设置在填料板内的填料。
优选的，所述填料板左端设置有用于容纳填料的凹槽，右端均匀设置有通水孔。
优选的，所述填料为PP环保过滤球、活性炭过滤海绵或卵石层。
优选的，所述处理腔右边上下内壁对应设置有多组弧形卡槽。
优选的，所述处理腔侧壁对应可更换过滤层段设置有活动门，活动门与处理腔对应设置有密封层。
(三)有益效果
本发明提供一种过滤型农村污水处理装置，在进水管内先通过隔板导向，将污水导进过滤腔内经过滤网的初级过滤;之后污水流入处理腔，转动电机带动螺旋叶片转动，使污水向右流动，与可更换过滤层作用，进行二次过滤，从而实现污水的多重过滤型处理;过滤腔方便清理，有效避免滤网阻塞;过滤层采用组件式设计，方便更换;污水被螺旋叶片带动具有一定的流速，相较于静置式过滤，有效提高过滤效率。
