申请日2018.04.12
公开(公告)日2018.08.17
IPC分类号C02F9/04
摘要
本发明公开了一种多级污水除杂净化装置，包括有污水筒，污水筒内腔通过隔板一、隔板二由上而下分为初滤室、离心分离室、净化室，所述初滤室内间隔排布有多层过滤板，多层过滤板的筛孔由上而下孔径逐渐减小，隔板一与隔板二之间安装有转轴，转轴上安装有离心叶片，离心分离室内侧壁上设置有吸附板，污水筒外侧壁安装有离心电机，离心电机的输出端固定连接有驱动轴，驱动轴另一端与转轴下端通过锥齿轮传动连接;本发明采用初过滤、离心除杂、幕墙除杂的方式，改善了污水净化品质，提高污水处理的效率。
权利要求书
1.一种多级污水除杂净化装置，包括有污水筒，其特征在于，污水筒内腔通过隔板一、隔板二由上而下分为初滤室、离心分离室、净化室，所述初滤室内间隔排布有多层过滤板，多层过滤板的筛孔由上而下孔径逐渐减小，隔板一与隔板二之间安装有转轴，转轴上安装有离心叶片，离心分离室内侧壁上设置有吸附板，污水筒外侧壁安装有离心电机，离心电机的输出端固定连接有驱动轴，驱动轴另一端与转轴下端通过锥齿轮传动连接;所述的净化室底面上间隔设置有多个隔断墙;隔板一、隔板二上分别开有过水孔，污水筒上设有污水管，净化室侧壁上开有净水排口。
2.根据权利要求1所述多级污水除杂净化装置，其特征在于，所述的净化室内设置有净化药水喷管，净化药水喷管另一端连接到净化药箱，净化药水喷管上设置有多个朝下的喷头。
3.根据权利要求1所述多级污水除杂净化装置，其特征在于，所述的净化室底面上间隔设置有多个高度减低的隔断墙。
4.根据权利要求1所述多级污水除杂净化装置，其特征在于，所述的吸附板由高分子吸附材料制成。
说明书
一种多级污水除杂净化装置
技术领域
本发明涉及污水处理领域，具体属于一种多级污水除杂净化装置。
背景技术
目前，城市生产和生活产生的污水也在逐年增多，尤其是生活污水，因污染源多、排放量大，导致城市污水管道负荷较重，经常遇到积淤堵塞的问题。为了防止污水管道堵塞，现有技术通常是在污染源处安装初级过滤处理装置，将污水进行初步的过滤除渣，以减轻后续污水处理的压力。但现有的污水处理装置净化效果不好，不仅操作繁琐，费时费力，因此需要对现有污水处理器进行技术改进。
发明内容
本发明的目的是提供一种多级污水除杂净化装置，采用初过滤、离心除杂、幕墙除杂的方式，改善了污水净化品质，提高污水处理的效率。
本发明采用的技术方案如下：

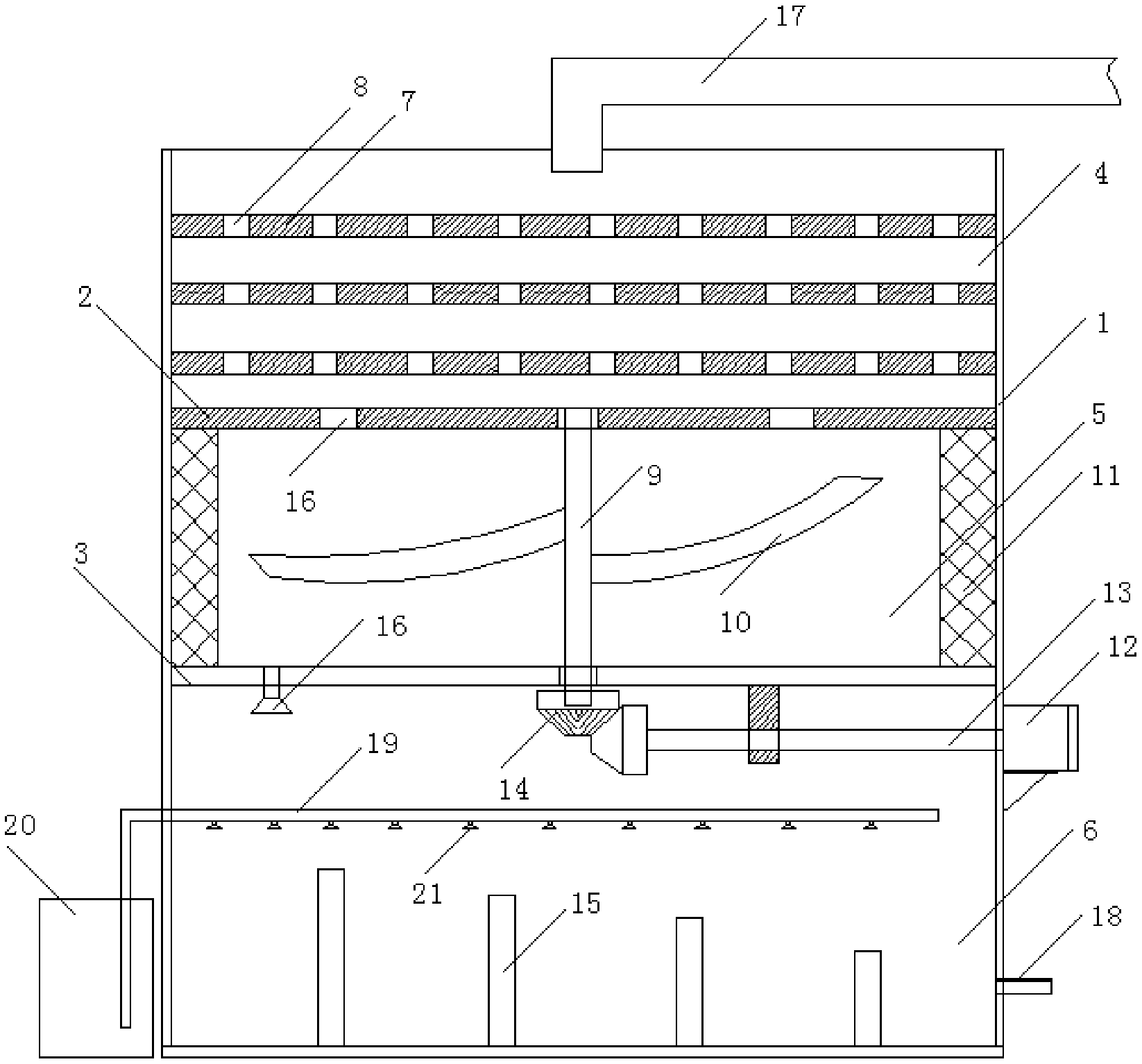

一种多级污水除杂净化装置，包括有污水筒，污水筒内腔通过隔板一、隔板二由上而下分为初滤室、离心分离室、净化室，所述初滤室内间隔排布有多层过滤板，多层过滤板的筛孔由上而下孔径逐渐减小，隔板一与隔板二之间安装有转轴，转轴上安装有离心叶片，离心分离室内侧壁上设置有吸附板，污水筒外侧壁安装有离心电机，离心电机的输出端固定连接有驱动轴，驱动轴另一端与转轴下端通过锥齿轮传动连接;所述的净化室底面上间隔设置有多个隔断墙;隔板一、隔板二上分别开有过水孔，污水筒上设有污水管，净化室侧壁上开有净水排口。
所述的净化室内设置有净化药水喷管，净化药水喷管另一端连接到净化药箱，净化药水喷管上设置有多个朝下的喷头。
所述的净化室底面上间隔设置有多个高度减低的隔断墙。
所述的吸附板由高分子吸附材料制成。
本发明通过初滤室内的多层过滤板对污水中的杂物进行初级过滤，初级过滤后的污水进入离心分离室中，通过旋转的离心叶片带动污水中的细小杂质进行离心运动，并由吸附板进行吸附处理，最后污水进入到净化室中，通过高度减低的隔断墙进行最后分级沉降处理，并最终通过净水排口排出。本发明采用初过滤、离心除杂、幕墙除杂的方式，改善了污水净化品质，提高污水处理的效率。
