申请日2018.04.12
公开(公告)日2018.08.21
IPC分类号C02F9/02
摘要
本发明公开了一种移动式自清洁污水处理装置，包括有过滤室、吸附室，过滤室与吸附室之间通过连通管相连接，过滤室内由上而下分别设置有多层过滤层，过滤层一侧设有长杆气缸，长杆气缸的活塞杆前端安装有贴合于过滤层上表面的刮板，过滤层另一层的过滤室侧壁上开有杂质出口，吸附室中部设有吸附层，本发明采用移动污水处理方式，过滤网能够实现自动冲除渣清洗，无需拆卸，且不影响正常的污水处理，提高污水处理的效率。
权利要求书
1.一种移动式自清洁污水处理装置，包括有安装于汽车底盘上的过滤室、吸附室，其特征在于，过滤室与吸附室之间通过连通管相连接，过滤室内由上而下分别设置有多层过滤层，过滤层一侧设有长杆气缸，长杆气缸的活塞杆前端安装有贴合于过滤层上表面的刮板，过滤层另一层的过滤室侧壁上开有杂质出口，过滤室外侧壁上设有杂质收集室，吸附室中部设有吸附层，吸附层由高分子吸附材料制成，且吸附层内开有多个过水通道，吸附层的上方、下方分别为污水室、清水室，清水室接通有清水管。
2.根据权利要求1所述移动式自清洁污水处理装置，其特征在于，所述多层过滤层的筛孔孔径由上往下逐渐减小。
3.根据权利要求1所述移动式自清洁污水处理装置，其特征在于，所述过滤室侧壁上插合有挡水板，挡水板由上而下分别穿过杂质出口。
4.根据权利要求1所述移动式自清洁污水处理装置，其特征在于，所述的过水通道为直线状或S形状。
说明书
一种移动式自清洁污水处理装置
技术领域
本发明涉及污水处理领域，具体属于一种移动式自清洁污水处理装置。
背景技术
目前污水处理工艺的缺点主要是其处理方式一般都是采取处理站的模式，占
地规模整体上比较大且只适用于大型污水处理厂的污水处理、垃圾场的渗滤液处理等大型处理场合，不能够处理太小规模的污水，因为这样会大大提高污水的处理成本。
现有的污水处理器通常需要将过滤网拆卸进行除渣清洗，不仅操作繁琐，费时费力，且污水处理器需要停机，影响正常使用。为此，有待对现有污水处理器进行改进。
发明内容
本发明的目的是提供一种移动式自清洁污水处理装置，采用移动污水处理方式，过滤网能够实现自动冲除渣清洗，无需拆卸，且不影响正常的污水处理，提高污水处理的效率。
本发明采用的技术方案如下：

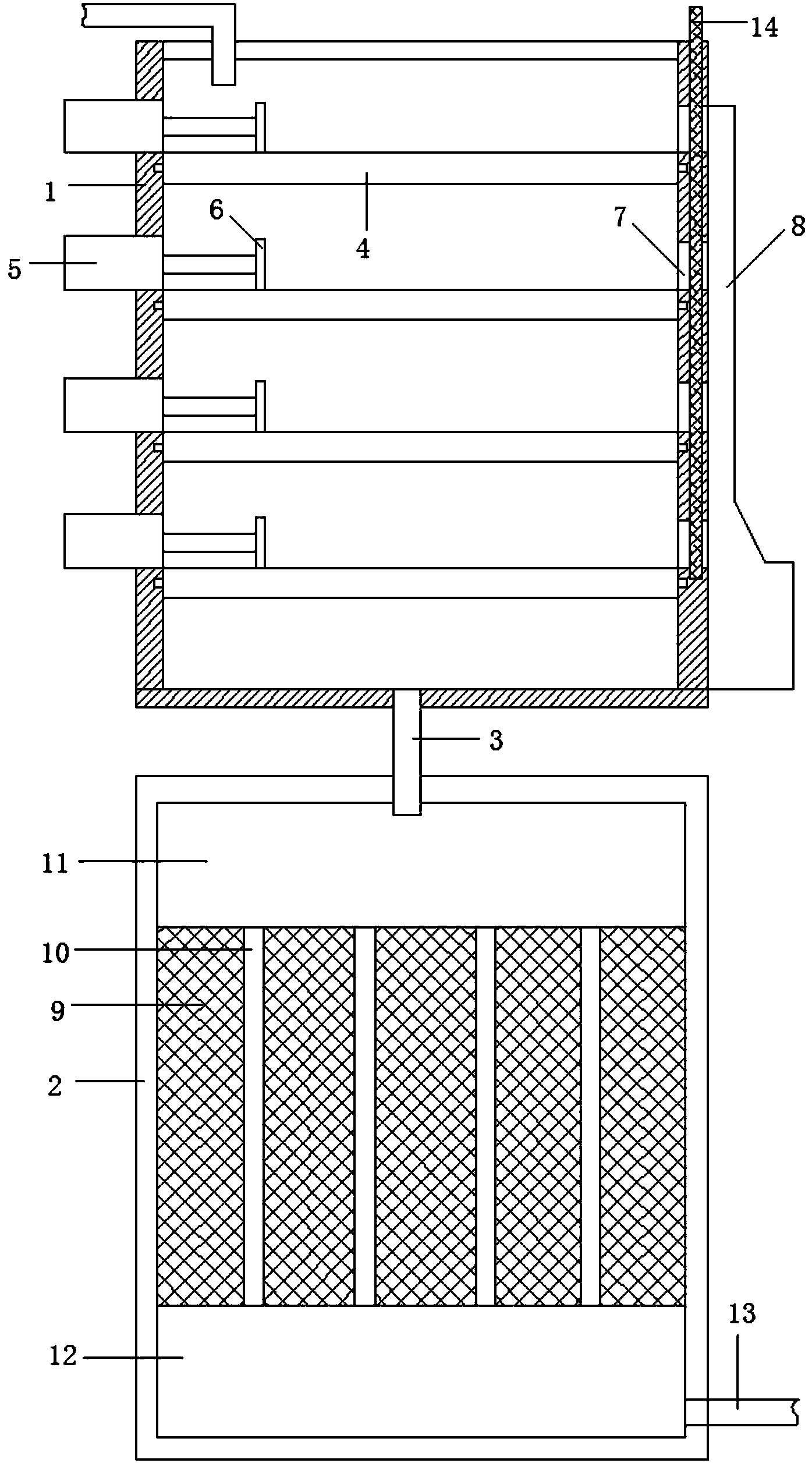

一种移动式自清洁污水处理装置，包括有安装于汽车底盘上的过滤室、吸附室，过滤室与吸附室之间通过连通管相连接，过滤室内由上而下分别设置有多层过滤层，过滤层一侧设有长杆气缸，长杆气缸的活塞杆前端安装有贴合于过滤层上表面的刮板，过滤层另一层的过滤室侧壁上开有杂质出口，过滤室外侧壁上设有杂质收集室，吸附室中部设有吸附层，吸附层由高分子吸附材料制成，且吸附层内开有多个过水通道，吸附层的上方、下方分别为污水室、清水室，清水室接通有清水管。
所述多层过滤层的筛孔孔径由上往下逐渐减小。
所述过滤室侧壁上插合有挡水板，挡水板由上而下分别穿过杂质出口。
所述的过水通道为直线状或S形状。
本发明是将污水从过滤室顶部引入，污水分别经过多层过滤层的过滤处理，过滤后的污水通过连通管进入吸附室内，污水经过吸附层的过水通道时，吸附层吸附污水中细小颗粒物。当过滤层上表面沉积的杂质时，抽出挡水板，利用长杆气缸带动刮板向前推入杂质出口，污水正常工作时，通过挡水板将杂质出口插入过滤室实现封堵。
本发明采用移动污水处理方式，过滤网能够实现自动冲除渣清洗，无需拆卸，且不影响正常的污水处理，提高污水处理的效率。
