申请日2018.12.25
公开(公告)日2019.03.12
IPC分类号C02F3/28; F24H1/18; F24H9/18; F24H9/20; F28D7/00
摘要
本发明公开了一种恒温装置，其用于对污水进行厌氧消化处理，其包括设备区和厌氧区，设备区用于安置工作设备，厌氧区用于对污水进行厌氧消化处理;设备区内设置有用于向后续污水处理装置输送气体的气体输送装置，气体输送装置的出风管道经过厌氧区以与厌氧区内的水体进行热交换。本发明的恒温装置及水处理设备实现了能源的充分利用，同时保证了设备区内的所有设备能正常运行和厌氧区内可以对污水进行很好的厌氧消化处理。
权利要求书

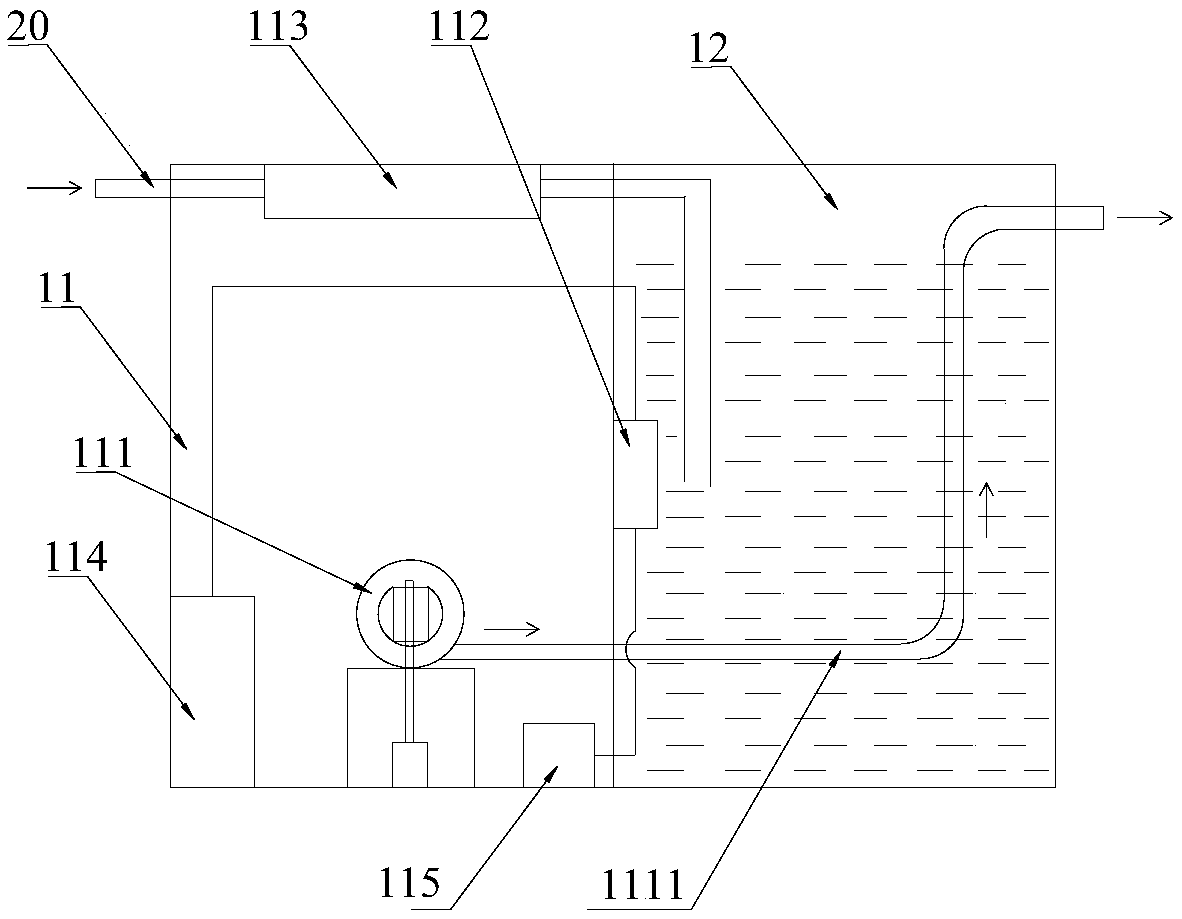

1.一种恒温装置，其用于对污水进行厌氧消化处理，其特征在于，
其包括设备区(11)和厌氧区(12)，
设备区(11)用于安置工作设备，厌氧区(12)用于对污水进行厌氧消化处理;
设备区(11)内设置有用于向后续污水处理装置输送气体的气体输送装置(111)，气体输送装置(111)的出风管道(1111)经过厌氧区(12)以与厌氧区(12)内的水体进行热交换。
2.如权利要求1所述的恒温装置，其特征在于，
设备区(11)的顶部设置有用于与厌氧区(12)的进水进行初步热交换的热交换组件(113)。
3.如权利要求1所述的恒温装置，其特征在于，
设备区(11)内设置有用于提供高温高压气体的压缩机(115)和用于对设备区(11)进行降温的蒸发器(114)，厌氧区(12)内设置有用于与厌氧区(12)内的污水进行热交换的冷凝器(112);
冷凝器(112)分别与压缩机(115)和蒸发器(114)连通。
4.如权利要求3所述的恒温装置，其特征在于，
设备区(11)内设置有控制器和用于检测设备区(11)内温度的第一温度传感器，
控制器分别与第一温度传感器、冷凝器(112)、压缩机(115)和蒸发器(114)连接，
控制器用于根据第一温度传感器的检测结果控制冷凝器(112)、压缩机(115)和蒸发器(114)的工作状态。
5.如权利要求4所述的恒温装置，其特征在于，
厌氧区(12)内设置有用于检测厌氧区(12)内水温的第二温度传感器，
控制器分别与第二温度传感器和气体输送装置(111)连接，
控制器用于根据第二温度传感器的检测结果控制气体输送装置(111)的工作频率。
6.如权利要求5所述的恒温装置，其特征在于，
设备区(11)还设置有用于对厌氧区(12)的进水进行加热的电控加热装置，
电控加热装置与控制器连接，
控制器用于当第二温度传感器检测到厌氧区(12)内的水温低于厌氧消化处理所需温度值时控制电控加热装置对厌氧区(12)的进水进行加热。
7.如权利要求6所述的恒温装置，其特征在于，
控制器通过控制电控加热装置的加热温度以精准调节厌氧区(12)的进水温度。
8.如权利要求1所述的恒温装置，其特征在于，
厌氧区(12)的顶部设置有与其密封式连接的除臭装置(40)，
除臭装置(40)包括壳体(41)、用于防止厌氧区(12)内的污水进入壳体(41)的保护层(42)、用于对厌氧区(12)内产生的臭气进行物理吸附的物理吸附层(43)、用于对物理吸附层(43)进行热脱附再生的加热组件(45)和用于将经过物理吸附层(43)吸附处理后的气体排放至大气的排气阀(46);
壳体(41)与厌氧区(12)密封式连接，壳体(41)的底部开设有透气通道，保护层(42)和物理吸附层(43)收容在壳体(41)内，保护层(42)位于壳体(41)底部，物理吸附层(43)位于保护层(42)上方，排气阀(46)设置在壳体(41)的顶部。
9.如权利要求8所述的恒温装置，其特征在于，
厌氧区(12)还包括与排气阀(46)连通并用于对厌氧区(12)内产生的甲烷进行回收利用的甲烷回收装置。
10.一种水处理设备，其特征在于，其包括如权利要求1～9任一项所述的恒温装置。
说明书
恒温装置及水处理设备
技术领域
本发明涉及污水处理技术领域，特别地，涉及一种恒温装置及水处理设备。
背景技术
厌氧消化处理是污水处理过程中重要的环节，为了保证良好的厌氧消化处理效果，厌氧池的水温需求较高。但是由于在污水处理过程中，污水在厌氧池内停留的时间较长，厌氧池的水温会逐渐下降，从而导致抑制厌氧消化速度，甚至会破坏厌氧消化处理过程。
另外，现在的污水处理设备中采用了空压机压缩气体，空压机在工作过程中会产生大量的热量，其出风管道的外壁温度很高，不仅会影响其它设备的正常运行，而且这部分热量也被白白浪费了。
发明内容
本发明提供了一种恒温装置及水处理设备，以解决现有的厌氧池存在的由于水温下降导致的厌氧消化处理效果差的技术问题。
根据本发明的一个方面，提供一种恒温装置，其用于对污水进行厌氧消化处理，其包括设备区和厌氧区，设备区用于安置工作设备，厌氧区用于对污水进行厌氧消化处理;设备区内设置有用于向后续污水处理装置输送气体的气体输送装置，气体输送装置的出风管道经过厌氧区以与厌氧区内的水体进行热交换。
优选地，设备区的顶部设置有用于与厌氧区的进水进行初步热交换的热交换组件。
优选地，设备区内设置有用于提供高温高压气体的压缩机和用于对设备区进行降温的蒸发器，厌氧区内设置有用于与厌氧区内的污水进行热交换的冷凝器;冷凝器分别与压缩机和蒸发器连通。。
优选地，设备区内设置有控制器和用于检测设备区内温度的第一温度传感器，控制器分别与第一温度传感器、冷凝器、压缩机和蒸发器连接，控制器用于根据第一温度传感器的检测结果控制冷凝器、压缩机和蒸发器的工作状态。
优选地，厌氧区内设置有用于检测厌氧区内水温的第二温度传感器，控制器分别与第二温度传感器和气体输送装置连接，控制器用于根据第二温度传感器的检测结果控制气体输送装置的工作频率。
优选地，设备区还设置有用于对厌氧区的进水进行加热的电控加热装置，电控加热装置与控制器连接，控制器用于当第二温度传感器检测到厌氧区内的水温低于厌氧消化处理所需温度值时控制电控加热装置对厌氧区的进水进行加热。
优选地，控制器通过控制电控加热装置的加热温度以精准调节厌氧区的进水温度。
优选地，厌氧区的顶部设置有与其密封式连接的除臭装置，除臭装置包括壳体、用于防止厌氧区内的污水进入壳体的保护层、用于对厌氧区内产生的臭气进行物理吸附的物理吸附层、用于对物理吸附层进行热脱附再生的加热组件和用于将经过物理吸附层吸附处理后的气体排放至大气的排气阀;壳体与厌氧区密封式连接，壳体的底部开设有透气通道，保护层和物理吸附层收容在壳体内，保护层位于壳体底部，物理吸附层位于保护层上方，排气阀设置在壳体的顶部。
优选地，厌氧区还包括与排气阀连通并用于对厌氧区内产生的甲烷进行回收利用的甲烷回收装置。
本发明还提供一种水处理设备，其包括如上所述的恒温装置。
本发明具有以下有益效果：
本发明的恒温装置利用气体输送装置的出风管道与厌氧区内的水体进行热交换，提高了厌氧区内的水温，并同时对气体输送装置的出风管道进行降温，从而确保厌氧区内的水温保持在一个较高的温度值以满足对污水进行快速厌氧消化的需求。本发明的恒温装置实现了能源的充分利用，同时保证了设备区内的所有设备能正常运行和厌氧区内可以对污水进行很好的厌氧消化处理。
本发明的水处理设备同样具有上述优点。
除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照图，对本发明作进一步详细的说明。
