申请日2018.12.25
公开(公告)日2019.03.22
IPC分类号C02F9/14
摘要
本发明涉及污水处理的技术领域，尤其是涉及一种节能型城镇污水处理系统。一种节能型城镇污水处理系统，包括曝气池和沉淀池，所述曝气池内设有曝气装置，所述曝气装置包括搅拌机构和输气机构，所述搅拌机构包括小电机以及被小电机驱动着转动的搅拌轴，所述搅拌轴上端的侧面一体成型有多片旋片，旋片从下往上向一侧倾斜且倾斜角度逐渐增大，旋片向远离搅拌轴的方向往同一侧倾斜。旋片转动搅拌水流形成涡流喷出，使得曝气池内形成池底水和池面水能够不断循环流通的循环流道，使得池底的低含氧量水和池面的高含氧量水不断循环交换，低含氧量水的溶解氧能力更强，因此整体含氧量增加。通过输气装置输气进一步增加含氧量。
权利要求书

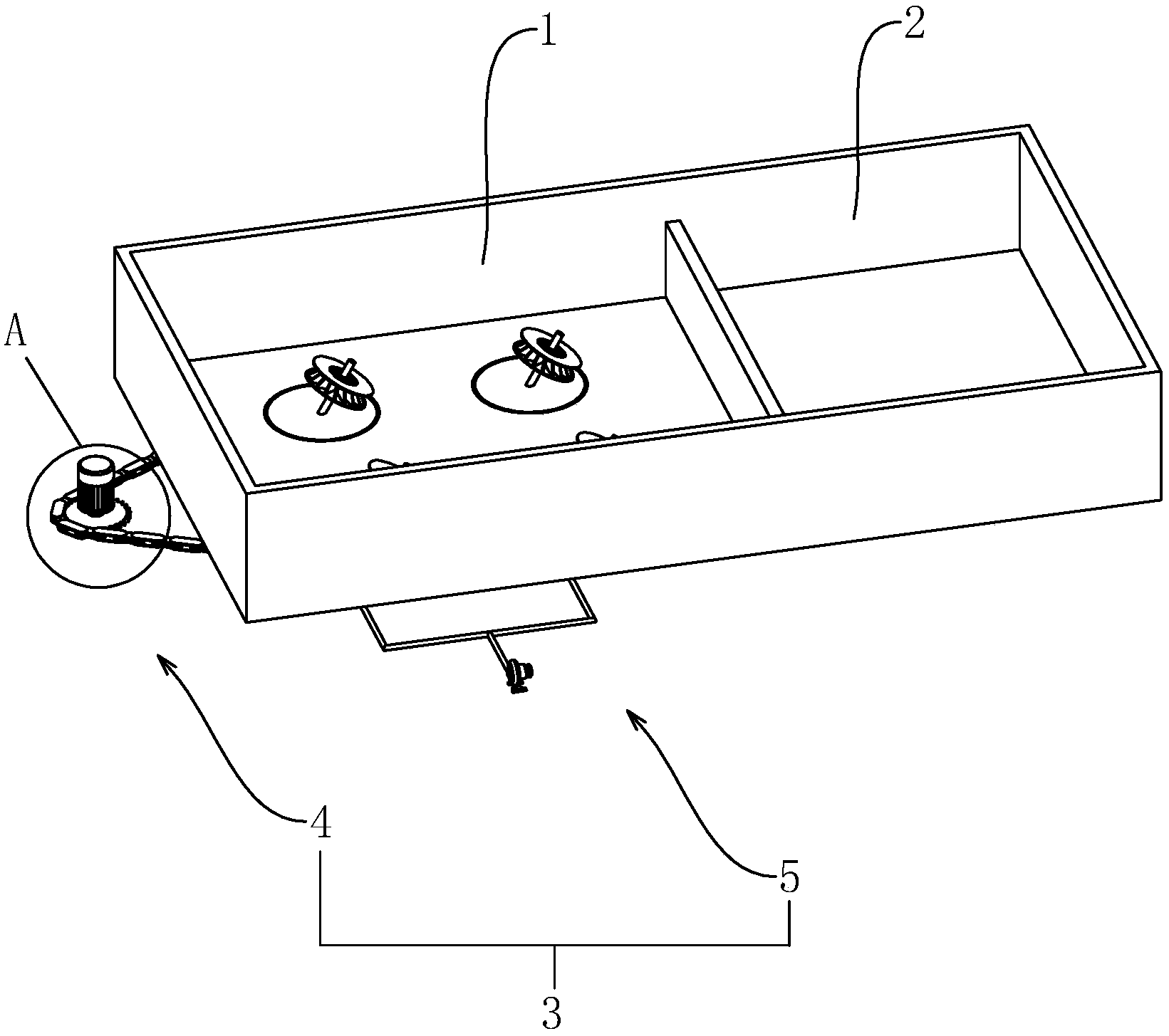

1.一种节能型城镇污水处理系统，包括曝气池(1)和沉淀池(2)，所述曝气池(1)内设有曝气装置(3)，其特征是：所述曝气装置(3)包括搅拌机构(4)和输气机构(5)，所述搅拌机构(4)包括小电机(17)以及被小电机(17)驱动着转动的搅拌轴(14)，所述搅拌轴(14)上端的侧面一体成型有多片旋片(19)，旋片(19)从下往上向一侧倾斜且倾斜角度逐渐增大，旋片(19)向远离搅拌轴(14)的方向往同一侧倾斜。
2.根据权利要求1所述的节能型城镇污水处理系统，其特征是：所述搅拌轴(14)上位于旋片(19)上下的位置设有上端盖(20)和下端盖(21)，上端盖(20)和下端盖(21)均与所有的旋片(19)焊连在一起，下端盖(21)的外圈和旋片(19)的最外侧边沿平齐，下端盖(21)的内圈与搅拌轴(14)焊连;上端盖(20)的外圈和旋片(19)的最外侧边沿平齐，上端盖(20)的内圈直径大于搅拌轴(14)的直径。
3.根据权利要求1所述的节能型城镇污水处理系统，其特征是：所述小电机(17)的输出轴上安装有主动齿轮(18)，搅拌轴(14)的下端固定连接有与主动齿轮(18)啮合的从动齿轮(16);所述搅拌轴(14)的中心贯通且在搅拌轴(14)的下端连接有旋转接头(22)，所述旋转接头(22)上连接有进气管(23)。
4.根据权利要求3所述的节能型城镇污水处理系统，其特征是：所述小电机(17)和搅拌轴(14)设置有三组以上，多根所述进气管(23)通过汇总管(24)合流，汇总管(24)的另一端连接有空气压缩机(25)。
5.根据权利要求1所述的节能型城镇污水处理系统，其特征是：所述曝气池(1)底部设有通孔(9)，通孔(9)内设有中心线沿竖直方向的转盘(8)，所述转盘(8)与曝气池(1)转动连接，所述搅拌轴(14)倾斜穿过转盘(8)。
6.根据权利要求 5所述的节能型城镇污水处理系统，其特征是：所述搅拌机构(4)还包括大电机(6)，所述大电机(6)的输出轴上连接有主动链轮(7)，所述转盘(8)的下侧安装有与转盘(8)同轴心的从动链轮(13)，所述主动链轮(7)和从动链轮(13)之间设有与两者啮合的链条。
7.根据权利要求 6所述的节能型城镇污水处理系统，其特征是：所述通孔(9)的内侧壁上开有环形槽(10)，所述转盘(8)的侧面成型有与环形槽(10)相适配的环形凸起(11)。
8.根据权利要求7所述的节能型城镇污水处理系统，其特征是：所述通孔(9)内位于环形槽(10)上方的位置安装有第一骨架油封(12)，第一骨架油封(12)的内侧面和转盘(8)的外侧面抵接形成密封面。
说明书
一种节能型城镇污水处理系统
技术领域
本发明涉及污水处理的技术领域，尤其是涉及一种节能型城镇污水处理系统。
背景技术
市政污水是城市污水的总称，城市污水又包括生活污水和工业污水等;对于工业污水的排放，国家制定了相关标准，要求大量产生污水的企业需具备污水处理能力，达到排放标准后方可进行排放;但生活用水并无相关标准;生活污水主要由污水处理厂进行处理;由于生活污水中含有大量的有机物，现有技术中普遍采用活性污泥法进行处理。
活性污泥法的核心在于曝气池和沉淀池，混合有污泥的污水进入曝气池，通过微生物对有机物的吸附和降解作用消除污水中的有机物，再通过沉淀池沉淀，使得上层清水流入清水池。
要充分发挥活性污泥法的效力，一套行之有效的曝气系统必不可少;现有技术中使用的曝气方式有如下几种：
1.机械曝气，采用叶轮的搅拌作用使得污泥与水充分混合，增加表面水气接触，易于维护，但曝气效果较差，通常只适用于较小的曝气池。
2.鼓风曝气，通过在曝气池底部安装曝气管或曝气盘，通过鼓风机或空气压缩机在曝气管或曝气盘中充入空气，由曝气管与曝气盘产生大量气泡，从而增加污水中的溶解氧浓度;相比机械曝气，便于较大的曝气池安装，但缺点是，曝气管或曝气盘通常都安装于池底，深度较深，产生的压损较大，曝气效率较低;在停止曝气后，污泥沉积于池底附着于曝气管或曝气盘上导致再次曝气时，曝气系统中压力需要克服污泥压力，导致压损增大;另外，鼓风曝气方式还存在污泥和水的混合性能较差，易存在死角等问题。
上述种种原因会导致曝气池分解有机物的能力减弱。
发明内容
本发明的目的是提供一种节能型城镇污水处理系统，其优势在于分解有机物的能力更强。
本发明的上述发明目的是通过以下技术方案得以实现的：一种节能型城镇污水处理系统，包括曝气池和沉淀池，所述曝气池内设有曝气装置，所述曝气装置包括搅拌机构和输气机构，所述搅拌机构包括小电机以及被小电机驱动着转动的搅拌轴，所述搅拌轴上端的侧面一体成型有多片旋片，旋片从下往上向一侧倾斜且倾斜角度逐渐增大，旋片向远离搅拌轴的方向往同一侧倾斜。
通过采用上述技术方案，通过小电机带动搅拌轴转动，搅拌轴转动的过程中带动旋片转动，使得曝气池底部的水向搅拌轴方向引流，并沿着搅拌轴指向的方向形成涡流喷出。曝气池内形成池底水和池面水能够不断循环流通的循环流道，使得池底的低含氧量水和池面的高含氧量水不断循环交换，低含氧量水的溶解氧能力更强，因此整体含氧量增加。通过输气装置输气进一步增加含氧量。含氧量增加后分解酶的有氧分解能力更强，分解时间更短。
本发明进一步设置为：所述搅拌轴上位于旋片上下的位置设有上端盖和下端盖，上端盖和下端盖均与所有的旋片焊连在一起，下端盖的外圈和旋片的最外侧边沿平齐，下端盖的内圈与搅拌轴焊连;上端盖的外圈和旋片的最外侧边沿平齐，上端盖的内圈直径大于搅拌轴的直径。
通过采用上述技术方案，通过下端盖使得旋转时从侧面吸水，上端盖中部和搅拌轴的空间使得喷出的水更积聚，喷射距离更远。两者配合使得曝气池内形成更强的涡流。
本发明进一步设置为：所述小电机的输出轴上安装有主动齿轮，搅拌轴的下端固定连接有与主动齿轮啮合的从动齿轮;所述搅拌轴的中心贯通且在搅拌轴的下端连接有旋转接头，所述旋转接头上连接有进气管。
通过采用上述技术方案，将进气管与搅拌轴的中心孔相连通，使得喷出的气体会被搅拌形成的涡流打散形成细小的泡沫，增加与水的接触表面积，进一步增加水的含氧量。
本发明进一步设置为：所述小电机和搅拌轴设置有三组以上，多根所述进气管通过汇总管合流，汇总管的另一端连接有空气压缩机。
通过采用上述技术方案，设置多组搅拌轴和小电机覆盖更大的范围，通过空气压缩机为多根搅拌轴同时供气。
本发明进一步设置为：所述曝气池底部设有通孔，通孔内设有中心线沿竖直方向的转盘，所述转盘与曝气池转动连接，所述搅拌轴倾斜穿过转盘。
通过采用上述技术方案，通过将转盘与通孔转动连接的设计使得可以改变涡流的方向。
本发明进一步设置为：所述搅拌机构还包括大电机，所述大电机的输出轴上连接有主动链轮，所述转盘的下侧安装有与转盘同轴心的从动链轮，所述主动链轮和从动链轮之间设有与两者啮合的链条。
通过采用上述技术方案，大电机通过链条和链轮的配合带动转盘转动，由于搅拌轴是在转盘上倾斜设置的，因此转盘转动的过程中，搅拌轴朝向的方向也在不断发生变化，曝气池内形成的循环流道也在不断变化。因此设置数量较少的搅拌轴就能够使循环流道覆盖整个曝气池。
本发明进一步设置为：所述通孔的内侧壁上开有环形槽，所述转盘的侧面成型有与环形槽相适配的环形凸起。
通过采用上述技术方案，通过环形槽与环形凸起配合实现转盘的转动连接
本发明进一步设置为：所述通孔内位于环形槽上方的位置安装有第一骨架油封，第一骨架油封的内侧面和转盘的外侧面抵接形成密封面。
通过采用上述技术方案，通过第一骨架油封和通孔、转盘抵接密封，避免污水从间隙中流出。
综上所述，本发明的有益技术效果为：
1.曝气池内形成池底水和池面水能够不断循环流通的循环流道，使得池底的低含氧量水和池面的高含氧量水不断循环交换，低含氧量水的溶解氧能力更强，因此整体含氧量增加，含氧量增加后分解酶的有氧分解能力更强;
2.转盘转动的过程中，搅拌轴朝向的方向也在不断发生变化，曝气池内形成的循环流道也在不断变化，因此设置数量较少的搅拌轴就能够使循环流道覆盖整个曝气池。
