申请日2017.12.15
公开(公告)日2018.08.31
IPC分类号C02F11/12
摘要
本实用新型公开了一种自循环式污泥干燥设备，包括干燥罐、进料口、循环筒和卸料阀，所述干燥罐的右侧设有循环筒，循环筒的下端开设有循环进口，循环筒的内部设有螺杆，循环筒的下表面固定连接有电机，循环筒的顶部安装有循环出口，干燥罐的内壁倾斜安装有若干电热板，电热板交错分布，电热板的下表面固定连接有弹簧，弹簧的下端与干燥罐的内壁固定连接，电热板的下表面还固定连接有振动电机，污泥沿着电热板流动，利用电热板对污泥进行烘干，利用凸条降低污泥的流速，使污泥受热更为充分，在烘干过程中，电热板上下振动，防止污泥在电热板的表面淤积凝结成块，造成堵塞，利用烘干机产生的热空气对污泥进行烘干，进一步提高烘干效率。
权利要求书

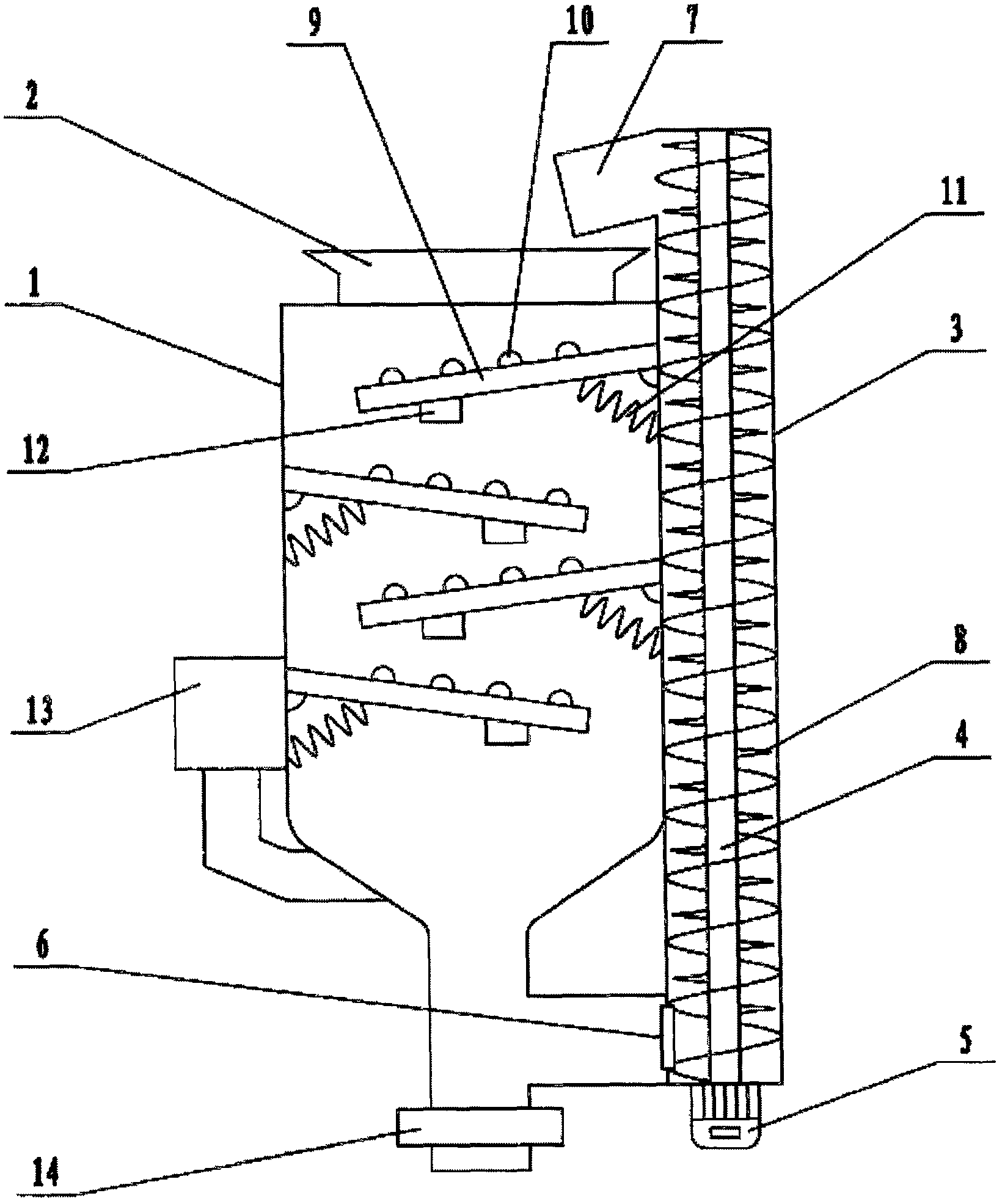

1.一种自循环式污泥干燥设备，包括干燥罐(1)、进料口(2)、循环筒(3)和卸料阀(14)，其特征在于，所述干燥罐(1)的右侧设有循环筒(3)，循环筒(3)的下端开设有循环进口(6)，循环进口(6)通过支管与干燥罐(1)的底部连通，循环筒(3)的内部设有螺杆(4)，螺杆(4)的上下两端分别与循环筒(3)的顶部和底部转动连接，循环筒(3)的下表面固定连接有电机(5)，电机(5)的轴伸端穿过循环筒(3)的底部与螺杆(4)固定连接，循环筒(3)的顶部安装有循环出口(7)，循环出口(7)位于进料口(2)的正上方，干燥罐(1)的内壁倾斜安装有若干电热板(9)，电热板(9)交错分布，电热板(9)与干燥罐(1)的内壁铰接，电热板(9)的下表面固定连接有弹簧(11)，弹簧(11)的下端与干燥罐(1)的内壁固定连接，电热板(9)的下表面还固定连接有振动电机(12)，干燥罐(1)的左侧壁固定连接有烘干机(13)，烘干机(13)的下端通过输气管与干燥罐(1)的底部连通。
2.根据权利要求1所述的自循环式污泥干燥设备，其特征在于，所述干燥罐(1)的顶部固定连接有进料口(2)。
3.根据权利要求1所述的自循环式污泥干燥设备，其特征在于，所述螺杆(4)上分布有若干破碎刃(8)。
4.根据权利要求1所述的自循环式污泥干燥设备，其特征在于，所述电热板(9)的上表面固定连接有若干凸条(10)。
5.根据权利要求1所述的自循环式污泥干燥设备，其特征在于，所述干燥罐(1)的底部安装有排料管，排料管上安装有卸料阀(14)。
说明书
一种自循环式污泥干燥设备
技术领域
本实用新型涉及一种环保设备领域，具体是一种自循环式污泥干燥设备。
背景技术
随着国家经济实力的增强，国民环保意识的提高，城市污水处理行业得到迅速发展，城市污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注。污泥的干化处理，使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为可能，污泥 含水量大，需要干燥后才能使用，现有的污泥干燥设备，在干燥过程中污泥受热不够充分，干燥不够均匀。
实用新型内容
本实用新型的目的在于提供一种自循环式污泥干燥设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种自循环式污泥干燥设备，包括干燥罐、进料口、循环筒和卸料阀，所述干燥罐的右侧设有循环筒，循环筒的下端开设有循环进口，循环进口通过支管与干燥罐的底部连通，循环筒的内部设有螺杆，螺杆的上下两端分别与循环筒的顶部和底部转动连接，循环筒的下表面固定连接有电机，电机的轴伸端穿过循环筒的底部与螺杆固定连接，循环筒的顶部安装有循环出口，循环出口位于进料口的正上方，干燥罐的内壁倾斜安装有若干电热板，电热板交错分布，电热板与干燥罐的内壁铰接，电热板的下表面固定连接有弹簧，弹簧的下端与干燥罐的内壁固定连接，电热板的下表面还固定连接有振动电机，干燥罐的左侧壁固定连接有烘干机，烘干机的下端通过输气管与干燥罐的底部连通。
作为本实用新型进一步的方案：所述干燥罐的顶部固定连接有进料口。
作为本实用新型再进一步的方案：所述螺杆上分布有若干破碎刃。
作为本实用新型再进一步的方案：所述电热板的上表面固定连接有若干凸条。
作为本实用新型再进一步的方案：所述干燥罐的底部安装有排料管，排料管上安装有卸料阀。
与现有技术相比，本实用新型的有益效果是：污泥沿着电热板流动，利用电热板对污泥进行烘干，利用凸条降低污泥的流速，使污泥受热更为均匀，干燥更为充分，提高干燥效果，在烘干过程中，电热板上下振动，防止污泥在电热板的表面淤积凝结成块，造成堵塞，利用烘干机产生的热空气对污泥进行烘干，进一步提高烘干效率。
