公布日：2023.09.01
申请日：2023.06.30
分类号：B01D36/04(2006.01)I
摘要
本发明公开了一种磷铜球废水的回收处理器，涉及废水回收技术领域，本发明，包括进水口，所述进水口的周围设置有按压机构，所述按压机构包括压板、弹力块和外滤壳，所述外滤壳的内侧套接于所述压板、所述弹力块的外侧，所述按压机构的底侧设置有压缩机构，所述按压机构的底端内侧设置有连接架。缩短按压机构至过滤机构之间的间距，沉淀后的水进入到滤管的内部向下输送时，沉淀物已经和水分层，此时隔离后的水从滤管的侧壁处输送至外侧，而过滤后的水可从外侧挤出积累在盛装机构的内部，可避免废水资源浪费，滤管的内层和支撑板的侧壁之间挤压使内部的磷铜球沉淀物可顺着滤管的内部底端排到清垢机构的内部进行集中清理。
权利要求书

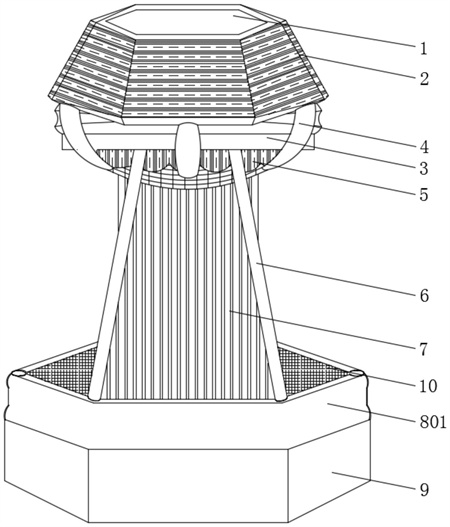

1.一种磷铜球废水的回收处理器，包括进水口(1)，其特征在于，所述进水口(1)的周围设置有按压机构(2)，所述按压机构(2)包括压板(201)、弹力块(202)和外滤壳(203)，所述外滤壳(203)的内侧套接于所述压板(201)、所述弹力块(202)的外侧，所述按压机构(2)的底侧设置有压缩机构(3)，所述按压机构(2)的底端内侧设置有连接架(4)，所述压缩机构(3)的底端内侧贯穿并活动连接有扣接架(5)，所述压缩机构(3)的底端内侧活动连接有支撑杆(6)，所述压缩机构(3)的底端内部及所述扣接架(5)的外侧活动连接有过滤机构(7)，所述支撑杆(6)的侧壁活动连接于所述过滤机构(7)的外侧壁处，所述过滤机构(7)的底端外侧设置有清垢机构(9)，所述清垢机构(9)的顶端设置有盛装机构(8)，所述清垢机构(9)包括凸台(902)、不倒翁座(903)、摇摆架(904)、转板轮(906)和活动槽架(907)，所述摇摆架(904)的底端活动连接于所述不倒翁座(903)的顶端，所述摇摆架(904)的内端搭接于所述凸台(902)的侧端，所述转板轮(906)的底端活动连接于所述活动槽架(907)的顶侧，所述盛装机构(8)的顶侧设置有排气孔(10)。
2.根据权利要求1所述的一种磷铜球废水的回收处理器，其特征在于，所述按压机构(2)还包括有支撑架(204)，所述支撑架(204)的侧壁固定连接于所述压板(201)的内侧部位，所述弹力块(202)的侧壁贯穿连接于所述压板(201)的外侧，所述压板(201)的内侧底端贯穿连接于所述压缩机构(3)的外侧顶端。
3.根据权利要求1所述的一种磷铜球废水的回收处理器，其特征在于，所述压缩机构(3)包括挤压筒(301)和折叠筒(302)，所述折叠筒(302)的外侧贯穿连接于所述挤压筒(301)的内侧，所述挤压筒(301)的顶端贯穿连接于所述按压机构(2)的内侧底端，所述挤压筒(301)的内侧底端贯穿连接于所述扣接架(5)的顶端。
4.根据权利要求1所述的一种磷铜球废水的回收处理器，其特征在于，所述过滤机构(7)包括滤管(701)、连接点(702)、支撑板(703)、轴套(704)、中心轴(705)和限位圈(706)，所述滤管(701)、中心轴(705)的顶端贯穿连接于所述压缩机构(3)的底端内侧，所述滤管(701)、所述中心轴(705)的底端贯穿连接于所述清垢机构(9)的内部。
5.根据权利要求4所述的一种磷铜球废水的回收处理器，其特征在于，所述连接点(702)的侧壁设置于所述滤管(701)的侧壁处，所述支撑板(703)的侧壁活动连接于所述滤管(701)的内侧，所述轴套(704)设置于所述滤管(701)的内部轴心处，所述限位圈(706)的内圈贯穿连接于所述滤管(701)的外圈部位。
6.根据权利要求4所述的一种磷铜球废水的回收处理器，其特征在于，所述支撑板(703)的内端贯穿连接于所述轴套(704)的侧壁处，所述中心轴(705)贯穿连接于所述轴套(704)的内侧。
7.根据权利要求1所述的一种磷铜球废水的回收处理器，其特征在于，所述盛装机构(8)包括外壳(801)、支架(802)和伸缩套(803)，所述伸缩套(803)的内侧套接在过滤机构(7)的外侧，所述外壳(801)的底端贯穿于所述清垢机构(9)的顶端。
8.根据权利要求1所述的一种磷铜球废水的回收处理器，其特征在于，所述支架(802)的外端贯穿连接于所述外壳(801)的内侧壁处，所述支架(802)的内端贯穿连接于所述伸缩套(803)的外侧。
9.根据权利要求1所述的一种磷铜球废水的回收处理器，其特征在于，所述清垢机构(9)还包括底盆(901)和隔间板(905)，所述凸台(902)、所述不倒翁座(903)的底端贯穿连接于所述底盆(901)的内部底侧，所述不倒翁座(903)位于所述凸台(902)的两侧部位，所述隔间板(905)设置于所述底盆(901)的内部两侧端上端部位，所述转板轮(906)的侧壁前后端轴心部位贯穿并转动连接于所述隔间板(905)的侧壁底端部位。
发明内容
本发明的目的在于：为解决磷铜球废水处理回收过程中容易将沉淀物混合到水中降低清理的效率的问题，本发明提供了一种磷铜球废水的回收处理器。
本发明为了实现上述目的具体采用以下技术方案：
一种磷铜球废水的回收处理器，包括进水口，所述进水口的周围设置有按压机构，所述按压机构包括压板、弹力块和外滤壳，所述外滤壳的内侧套接于所述压板、所述弹力块的外侧，所述按压机构的底侧设置有压缩机构，所述按压机构的底端内侧设置有连接架，所述压缩机构的底端内侧贯穿并活动连接有扣接架，所述压缩机构的底端内侧活动连接有支撑杆，所述压缩机构的底端内部及所述扣接架的外侧活动连接有过滤机构，所述支撑杆的侧壁活动连接于所述过滤机构的外侧壁处，所述过滤机构的底端外侧设置有清垢机构，所述清垢机构的顶端设置有盛装机构，所述清垢机构包括凸台、不倒翁座、摇摆架、转板轮和活动槽架，所述摇摆架的底端活动连接于所述不倒翁座的顶端，所述摇摆架的内端搭接于所述凸台的侧端，所述转板轮的底端活动连接于所述活动槽架的顶侧，所述盛装机构的顶侧设置有排气孔。
进一步地，所述按压机构还包括有支撑架，所述支撑架的侧壁固定连接于所述压板的内侧部位，所述弹力块的侧壁贯穿连接于所述压板的外侧，所述压板的内侧底端贯穿连接于所述压缩机构的外侧顶端，废水从进水口的部位进入至其内部，按压机构的侧壁向中心下端按压后，压板的侧壁之间可聚合到一起后，内圈径缩小，并带动外滤壳的部位一同向内圈缩小，将废水上层部位较为清澈的水向外侧过滤后，剩下的沉淀后的废水进入至压缩机构的内部。
进一步地，所述压缩机构包括挤压筒和折叠筒，所述折叠筒的外侧贯穿连接于所述挤压筒的内侧，所述挤压筒的顶端贯穿连接于所述按压机构的内侧底端，所述挤压筒的内侧底端贯穿连接于所述扣接架的顶端，剩下的沉淀后的废水进入至压缩机构的内部，挤压筒的内侧和折叠筒的外侧叠加在一起，折叠筒的侧壁之间的间距缩小，压缩机构的侧壁缩小后套接在扣接架的侧壁。
进一步地，所述过滤机构包括滤管、连接点、支撑板、轴套、中心轴和限位圈，所述滤管、中心轴的顶端贯穿连接于所述压缩机构的底端内侧，所述滤管、所述中心轴的底端贯穿连接于所述清垢机构的内部，沉淀后的水进入到滤管的内部向下输送时，沉淀物已经和水分层，此时隔离后的水从滤管的侧壁处输送至外侧。
进一步地，所述连接点的侧壁设置于所述滤管的侧壁处，所述支撑板的侧壁活动连接于所述滤管的内侧，所述轴套设置于所述滤管的内部轴心处，所述限位圈的内圈贯穿连接于所述滤管的外圈部位。沉淀物存于滤管的内部，在后期按压机构的侧壁内外按压后，可控制压缩机构的侧壁内外收缩，以此可控制支撑杆的侧壁挤压过滤机构的侧壁。
进一步地，所述支撑板的内端贯穿连接于所述轴套的侧壁处，所述中心轴贯穿连接于所述轴套的内侧，滤管的内层和支撑板的侧壁之间挤压使内部的磷铜球沉淀物可顺着滤管的内部底端排到清垢机构的内部进行集中清理。
进一步地，所述盛装机构包括外壳、支架和伸缩套，所述伸缩套的内侧套接在过滤机构的外侧，所述外壳的底端贯穿于所述清垢机构的顶端。
进一步地，所述支架的外端贯穿连接于所述外壳的内侧壁处，所述支架的内端贯穿连接于所述伸缩套的外侧。
进一步地，所述清垢机构还包括底盆和隔间板，所述凸台、所述不倒翁座的底端贯穿连接于所述底盆的内部底侧，所述不倒翁座位于所述凸台的两侧部位，所述隔间板设置于所述底盆的内部两侧端上端部位，所述转板轮的侧壁前后端轴心部位贯穿并转动连接于所述隔间板的侧壁底端部位。
本发明的有益效果如下：
1、本发明，折叠筒的侧壁之间的间距缩小，压缩机构的侧壁缩小后套接在扣接架的侧壁，缩短按压机构至过滤机构之间的间距，沉淀后的水进入到滤管的内部向下输送时，沉淀物已经和水分层，此时隔离后的水从滤管的侧壁处输送至外侧，而过滤后的水可从外侧挤出积累在盛装机构的内部，可避免废水资源浪费。
2、本发明，沉淀物存于滤管的内部，在后期按压机构的侧壁内外按压后，可控制压缩机构的侧壁内外收缩，以此可控制支撑杆的侧壁挤压过滤机构的侧壁，滤管的内层和支撑板的侧壁之间挤压使内部的磷铜球沉淀物可顺着滤管的内部底端排到清垢机构的内部进行集中清理。
3、本发明，通过圆弧型的凸台将污垢堆积而滑落堆积在两侧段的活动槽架部位，活动槽架处承受到重力后向向中间滑动，结合转板轮的顺时针旋转，使得摇摆架可向外端倾斜，将污垢集中到隔间板的外侧部位，使得其能够集中处理。
（发明人：洪希西;彭保太;彭炳锋）
